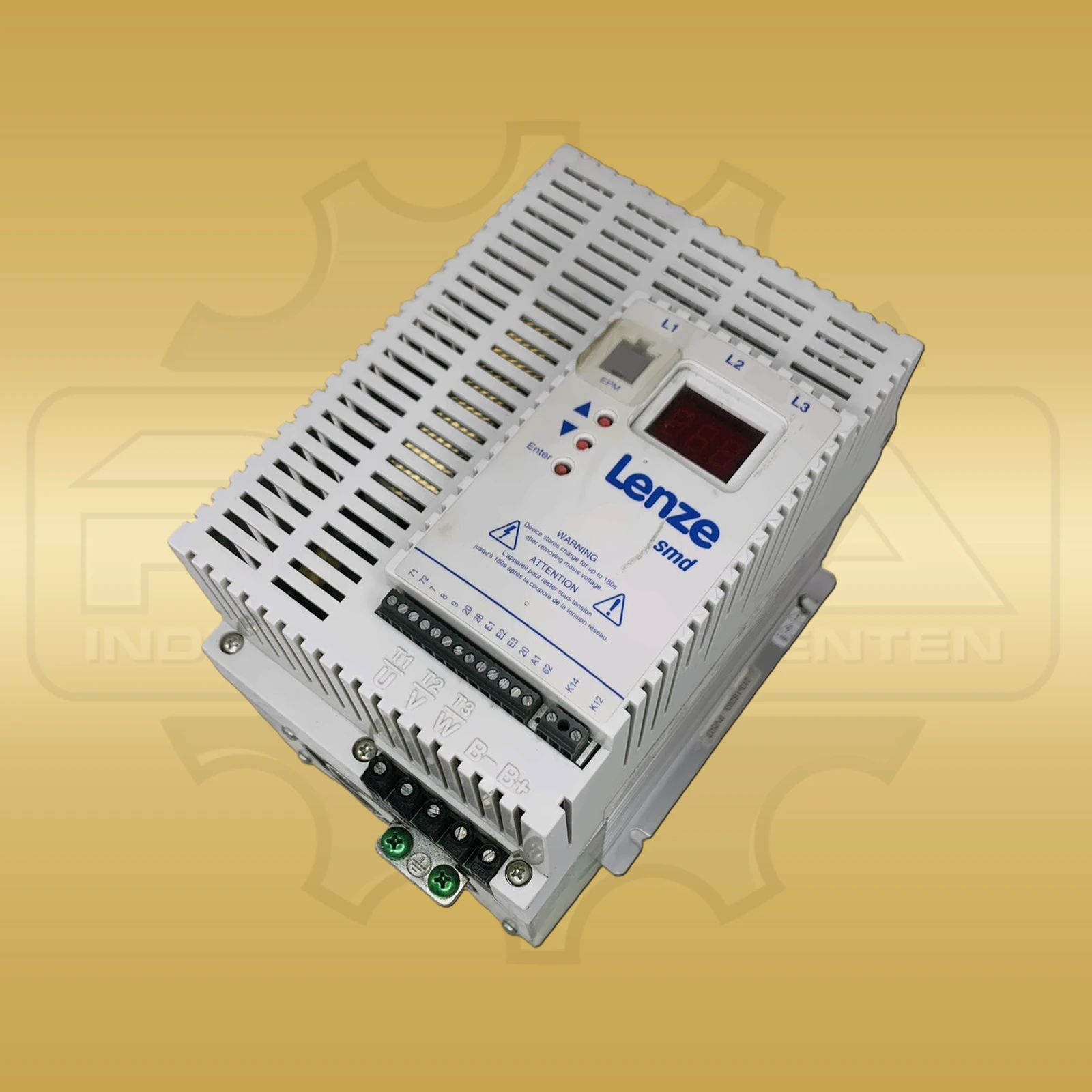

Lenze ESMD752L4TXA
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Bei einem dreiphasigen Netzanschluss mit 400 oder 480 V übernimmt der Lenze ESMD752L4TXA die Frequenzumrichtung in einem Antriebssystem der 7,5-kW-Klasse. Das Gerät gehört zur SMD-Reihe und besitzt einen zulässigen Eingangsspannungsbereich von 320 bis 528 V AC. Für die Netzfrequenz sind 50 oder 60 Hz vorgesehen, innerhalb eines Bereichs von 48 bis 62 Hz. Seine Stromwerte hängen sowohl von der Netzspannung als auch von der gewählten Trägerfrequenz ab. Bei 400 V beträgt der Ausgangsnennstrom 16,1 A, solange die Trägerfrequenz bei 4, 6 oder 8 kHz liegt. An einem 480-V-Netz beträgt der entsprechende Wert 14 A. Mit 10 kHz reduziert sich der verfügbare Nennstrom auf 14,8 A beziehungsweise 12,9 A. Diese Abstufung ist ein wesentlicher Bestandteil der elektrischen Auslegung des Umrichters. Für kurzzeitige Belastungen sind darüber hinaus eigene Stromgrenzen angegeben: Bei den niedrigeren Trägerfrequenzen erreicht der Ausgang für 60 Sekunden 24 A an 400 V oder 21 A an 480 V. Die maximale Stromstärke steht dabei im Zusammenhang mit der Eingangsspannungsauswahl über Parameter C90. Im konkreten Angebot für diesen SMD-Umrichter wird der Versand aus Deutschland berücksichtigt. Der netzseitige Eingangsstrom beträgt 18,1 A bei 400 V und 15,8 A bei 480 V. Eine serielle RS-485-Schnittstelle gehört zur Steueranschlussseite der Baugruppe. Das Gehäuse ist 146 mm breit, 197 mm hoch und 182 mm tief; sein Gewicht beträgt 3,2 kg. Die Baugröße verbindet damit die genannten elektrischen Leistungsdaten mit einem klar bestimmten mechanischen Platzbedarf.

Lenze ESMD752L4TXA Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe SMD
Hersteller-/Bestell-/Identnummer ESMD752L4TXA
Geräteart Frequenzumrichter
Nennleistung 7,5 kW
Netzanschluss 3/PE 400/480 V AC
Eingangsspannungsbereich 320 bis 528 V AC
Netzfrequenz 50/60 Hz; zulässiger Bereich 48 bis 62 Hz
Eingangsstrom 18,1 A bei 400 V; 15,8 A bei 480 V
Ausgangsnennstrom bei 4/6/8 kHz 16,1 A bei 400 V; 14 A bei 480 V
Ausgangsnennstrom bei 10 kHz 14,8 A bei 400 V; 12,9 A bei 480 V
Überlaststrom für 60 s bei 4/6/8 kHz 24 A bei 400 V; 21 A bei 480 V
Überlaststrom für 60 s bei 10 kHz 22 A bei 400 V; 19,4 A bei 480 V
Trägerfrequenz 4, 6, 8 oder 10 kHz
Serielle Schnittstelle RS-485
Abmessungen 146 × 197 × 182 mm
Gewicht 3,2 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Wie beeinflusst die Trägerfrequenz den Nennstrom?

Bei 400 V sind 16,1 A mit 4, 6 oder 8 kHz und 14,8 A mit 10 kHz angegeben. Bei 480 V gelten entsprechend 14 A beziehungsweise 12,9 A.
