Lenze EMB9351-E

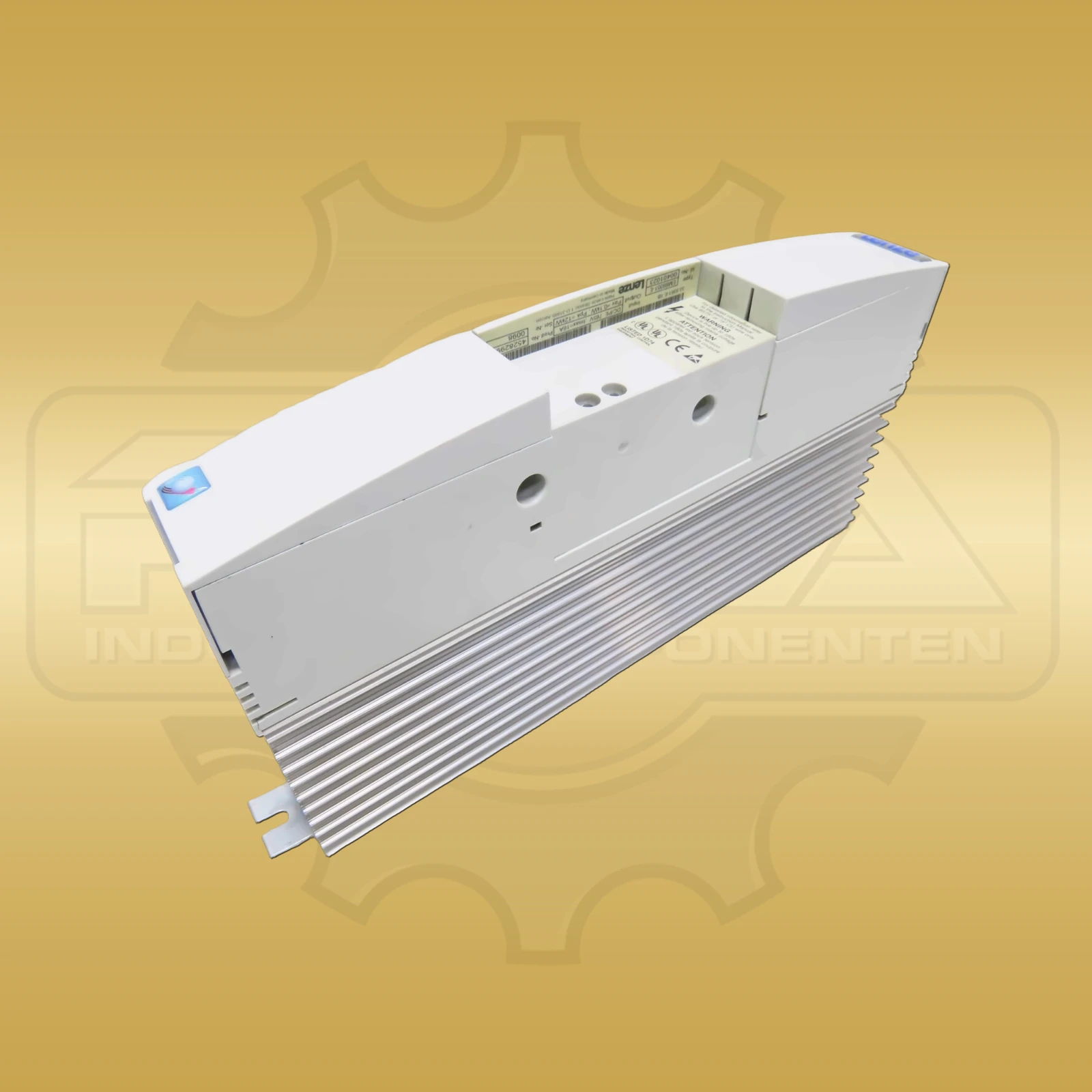

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Auf 52 × 384 × 186 mm bündelt das Lenze EMB9351-E Bremschopper und Bremswiderstand in einer Einbauausführung der Reihe 9350. Der interne Widerstand beträgt 47 Ω; separate Anschlüsse für einen externen Bremswiderstand gehören dagegen zur Chopper-Ausführung 9352. Das Bremsmodul arbeitet im Zwischenkreisspannungsbereich von 270 bis 775 V DC. Über die Geräteschalter lassen sich 375, 725 oder 765 V DC als Schaltschwelle wählen. Den drei Schwellen sind 3, 11 beziehungsweise 12 kW Spitzenbremsleistung zugeordnet, bei einem Spitzenstrom von 16 A. Die Dauerbremsleistung beträgt über alle drei Einstellungen 0,1 kW. Für die interne Widerstandsstufe nennt die Betriebsanleitung eine thermische Kapazität von 50 kWs bei vier Sekunden Einschaltzeit und 500 Sekunden Pause. Die Anschlüsse +UG und −UG führen die Zwischenkreisspannung; T1 und T2 gehören zu den Temperaturschaltern des 9351-Moduls. Eine grüne LED zeigt anliegende Zwischenkreisspannung, eine gelbe LED den Bremsbetrieb. Über E1 und E2 sowie A1 und A2 steht die Synchronisationsschnittstelle für die Master-Slave-Konfiguration mehrerer Bremseinheiten bereit. Die Einbaulage ist vertikal. Ohne Leistungsreduzierung reicht der dokumentierte Betriebstemperaturbereich von 0 bis 40 °C; bis 50 °C gilt eine Reduzierung von 2,5 % je Grad. Mit montierten Klemmenabdeckungen ist IP20 angegeben. Das Gerät wiegt 2,6 kg.

Lenze EMB9351-E Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Lenze
Produktreihe 9350 Bremseinheiten
Hersteller-/Bestell-/Identnummer EMB9351-E
Geräteart Bremsmodul mit integriertem Bremswiderstand
Bauform Einbaugerät
Zwischenkreisspannung 270 bis 775 V DC
Schaltschwellen 375, 725 oder 765 V DC
Spitzenstrom 16 A DC
Spitzenbremsleistung 3 kW bei 375 V; 11 kW bei 725 V; 12 kW bei 765 V
Dauerbremsleistung 0,1 kW
Interner Bremswiderstand 47 Ω
Thermische Kapazität 50 kWs bei 4 s Einschaltzeit und 500 s Pause
Zwischenkreisanschlüsse +UG und −UG
Temperaturschalter T1 und T2
Synchronisationsschnittstelle E1/E2 Eingänge und A1/A2 Ausgänge
Einbaulage vertikal
Betriebstemperatur 0 bis 40 °C ohne Leistungsreduzierung; bis 50 °C mit 2,5 %/°C
Schutzart IP10; IP20 mit montierten Klemmenabdeckungen
Abmessungen 52 × 384 × 186 mm
Gewicht 2,6 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Bremsleistung und welchen Widerstand hat Lenze EMB9351-E?

Der integrierte Bremswiderstand hat 47 Ω. Je nach Schaltschwelle beträgt die Spitzenbremsleistung 3 kW bei 375 V, 11 kW bei 725 V oder 12 kW bei 765 V DC; die Dauerbremsleistung liegt bei 0,1 kW.

Welche Anschlüsse und Anzeigen besitzt das Lenze EMB9351-E?

+UG und −UG führen die Zwischenkreisspannung, T1 und T2 gehören zu den Temperaturschaltern. E1/E2 und A1/A2 bilden die Synchronisationsschnittstelle. Eine grüne LED zeigt die Zwischenkreisspannung, eine gelbe LED den Bremsbetrieb.
