Lenze E70ACMDE0104SA2ETE
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

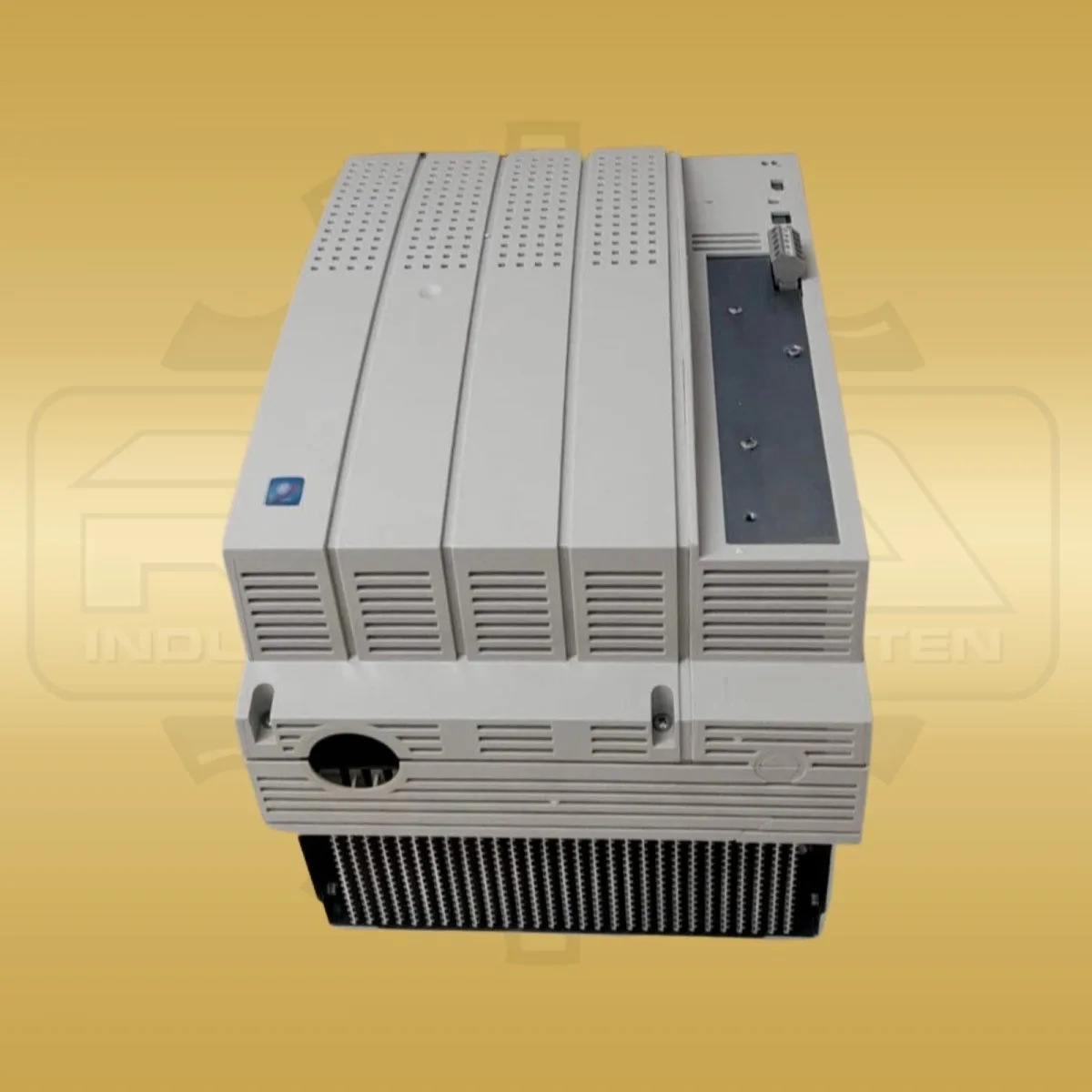

Der Lenze EMB9343-E ist ein Versorgungs- und Rückspeisemodul der Baureihe 9340, keine Bremseinheit. Es speist Antriebsregler über den DC-Verbund und führt generatorische Energie in das Netz zurück. Lenze dokumentiert 25,9 kW wirksame Einspeise-/Rückspeiseleistung, maximal 40,5 kW, 31,2 kVA, 45 A Nennnetzstrom, 67,5 A Maximalstrom und 48 A Zwischenkreisstrom. Vor Ersatz sind Netz, DC-Verbund, Filter, Synchronisation und Montage abzugleichen. Zusätzlich sind Bauform: Einbaugerät E; Schutzart: IP20; Netzspannungsbereich: 3/PE AC 320–528 V; Netzfrequenz: 48–62 Hz dokumentiert. Seine Aufgabe ist die zentrale Versorgung angeschlossener Antriebsregler über den DC-Verbund und die Rückspeisung generatorischer Bremsenergie in das Versorgungsnetz. Damit ist das Gerät funktional von einer Bremseinheit zu unterscheiden, die generatorische Energie lediglich in Wärme umsetzt. Für die Einbauausführung E nennt Lenze Schutzart IP20 und den Betrieb im Schaltschrank. Der zulässige Netzspannungsbereich beträgt 3/PE AC 320 bis 528 V bei 48 bis 62 Hz. Die wirksame Einspeise- und Rückspeiseleistung liegt bei 25,9 kW; als maximalen Wert nennt das Handbuch 40,5 kW. Netzseitig sind 31,2 kVA Scheinleistung, 45 A Bemessungsstrom und 67,5 A maximaler Strom dokumentiert. Der DC-Verbund ist mit 48 A angegeben. Für die Summe der über Antriebsregler angeschlossenen Wellenleistungen nennt Lenze 24 kW im motorischen und 30 kW im generatorischen Betrieb. Das Einbaugerät wiegt 13,5 kg, wird senkrecht an der Schaltschrankrückwand montiert und besitzt den Leistungsanschluss oben. Zum Betrieb ist ein externer Netzfilter Typ A erforderlich: EZN3A0055H045U für Anlagen mit UL-Approbation beziehungsweise EZN3A0055H045 ohne UL-Approbation. Ebenso müssen vorhandene Antriebsregler und die zulässige motorische sowie generatorische Summenleistung zur projektierten 9340-Anlage passen. Ein EMB9343-E ist deshalb nur dann der richtige Ersatz, wenn die bestehende Anlage ausdrücklich dieses Rückspeisemodul samt zugeordnetem Filter und DC-Verbund vorsieht.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | 9340 |
| Hersteller-/Bestell-/Identnummer | EMB9343-E |
| Gerätetyp | Versorgungs- und Rückspeisemodul |
| Bauform | Einbaugerät E |
| Schutzart | IP20 |
| Netzspannungsbereich | 3/PE AC 320–528 V |
| Netzfrequenz | 48–62 Hz |
| Einspeise-/Rückspeisewirkleistung | 25,9 kW |
| Maximale Einspeise-/Rückspeisewirkleistung | 40,5 kW |
| Scheinleistung netzseitig | 31,2 kVA |
| Netznennstrom | 45 A |
| Maximaler Netzstrom | 67,5 A |
| Zwischenkreisstrom | 48 A |
| Wellenleistung motorisch | 24 kW |
| Wellenleistung generatorisch | 30 kW |
| Erforderlicher externer Netzfilter | EZN3A0055H045U (UL) oder EZN3A0055H045 |
| Abmessungen | 258 × 300 × 250 mm (B × H × T) |
| Gewicht | 13,5 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Außenmaße und welches Gewicht hat das EMB9343-E?
Das einzelne Modul misst 258 × 300 × 250 mm in Breite × Höhe × Tiefe und wiegt 13,5 kg.
Welcher externe Netzfilter ist dem Modul zugeordnet?
Lenze nennt EZN3A0055H045U für Anlagen mit UL-Approbation und EZN3A0055H045 für Anlagen ohne UL-Approbation.
