Lenze E94AZPS0034N
210,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

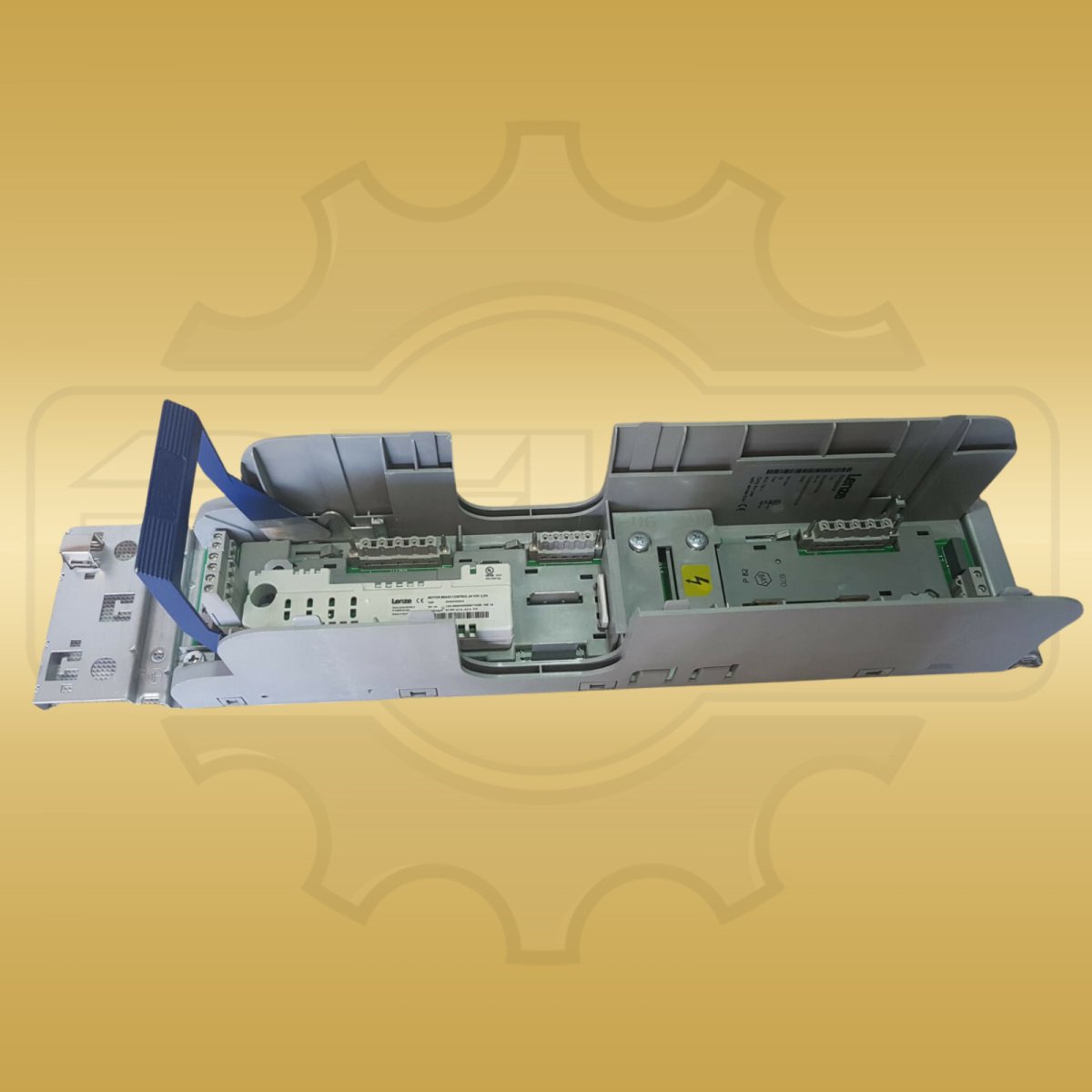

Als Installationsbackplane der Reihe 9400 Multi Drive bildet Lenze E94AZPM0094 den mechanischen und elektrischen Sockel für ein Achsmodul. Die offizielle Zuordnung nennt E94AMxE0074 und E94AMxE0094 sowie die Gerätegröße 2. Für den DC-Bus ist die Sicherung EFSAR0040ARHN mit 40 A / 700 V DC dokumentiert. Die Backplane führt den gemeinsamen Zwischenkreis, stellt die Steckverbindungen zum aufgesetzten Modul bereit und besitzt Anschlussstellen für Motor, Temperaturüberwachung und Steuerleitungen. Der Systembus ist als CAN on board ausgeführt. Die Montage erfolgt auf einer vorbereiteten Montageplatte mit M5-Gewindepunkten. Das Lenze-Dokument nennt für die Sicherungsanschlüsse ein Anzugsdrehmoment von 8 bis 8,5 Nm. Die Baugruppe bleibt dabei als eigener Montagesockel vom später aufgesetzten Achsmodul unterscheidbar. Ihre seitliche Kontur erreicht 122 mm Tiefe. Die variable Breite a beträgt bei E94AZPM0094 genau 90 mm; die Zeichnung weist eine Gesamthöhe von 461,5 mm aus. Damit lauten die vollständigen Außenmaße 122 × 90 × 461,5 mm in der Reihenfolge Tiefe × Breite × Höhe. JC-Electronics führt für die exakte Typnummer ein Gewicht von 1,00 kg. Typenschlüssel, Gerätegröße, Sicherungsklasse und Achsmodul-Zuordnung grenzen diese Ausführung von E94AZPM0044, E94AZPM0244 und E94AZPM0324 ab. Die letzten beiden Spezifikationszeilen nennen Außenmaße und Gewicht getrennt.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | Lenze 9400 HighLine |
| Hersteller-/Bestell-/Identnummer | E94AZPM0094 |
| Hardware-Version | 1B |
| Geräteart | Installationsbackplane (Multi Drive) |
| DC-Bus-Sicherung | 40 A / 700 V DC |
| DC-Bus | Gemeinsamer Zwischenkreis (Multi Drive) |
| Systembus | CAN on board |
| Montage | Montageplatte, M5-Befestigung |
| Schutzart | IP20 |
| Umgebungstemperatur | 0 °C bis +40 °C |
| Anschlussart | Steckbar / werkzeugfrei |
| Kühlart | Natürliche Konvektion |
| Abmessungen | 122 × 90 × 461,5 mm (T × B × H) |
| Gewicht | 1,00 kg |
