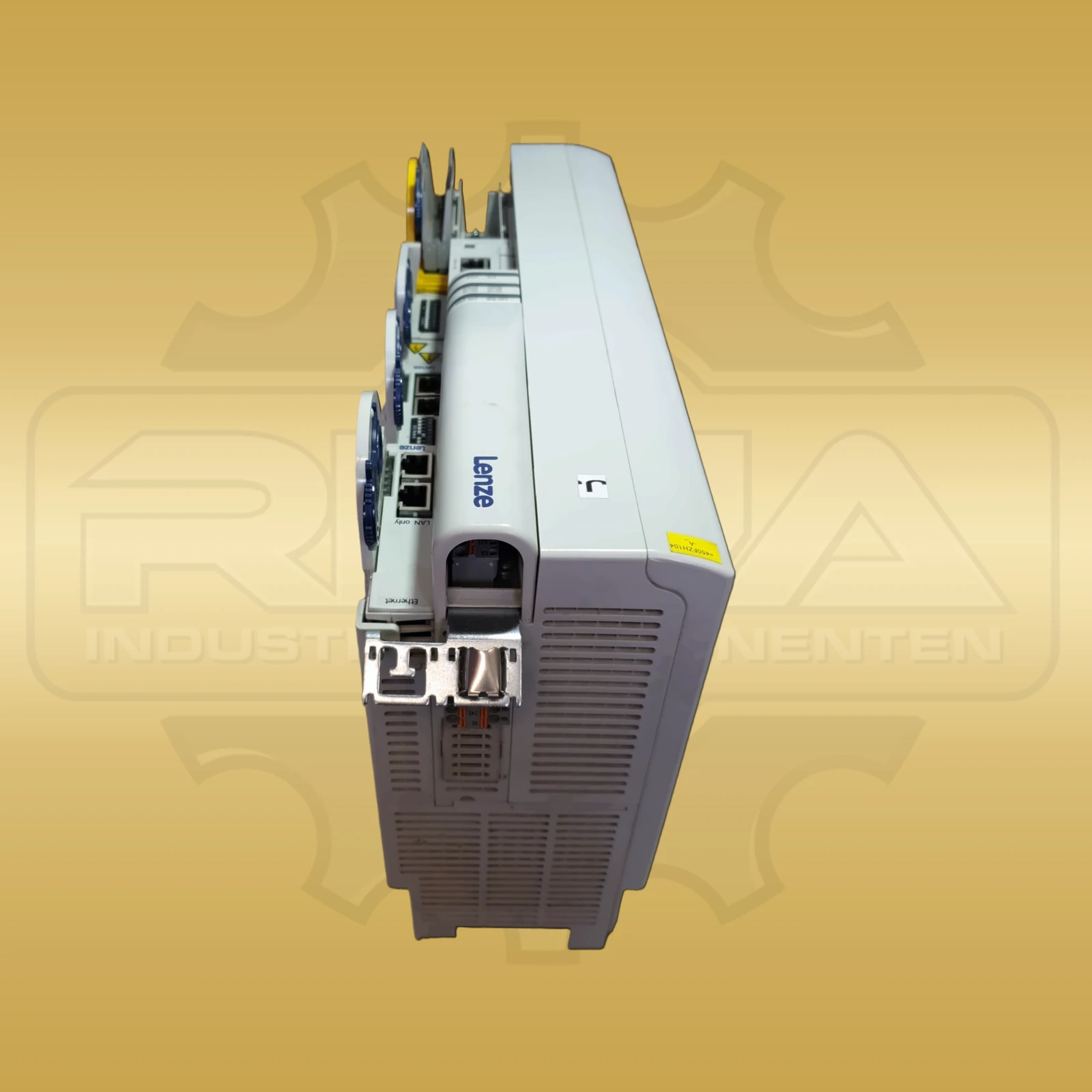

Beispielbild Lenze E94ASHE0244
1.430,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

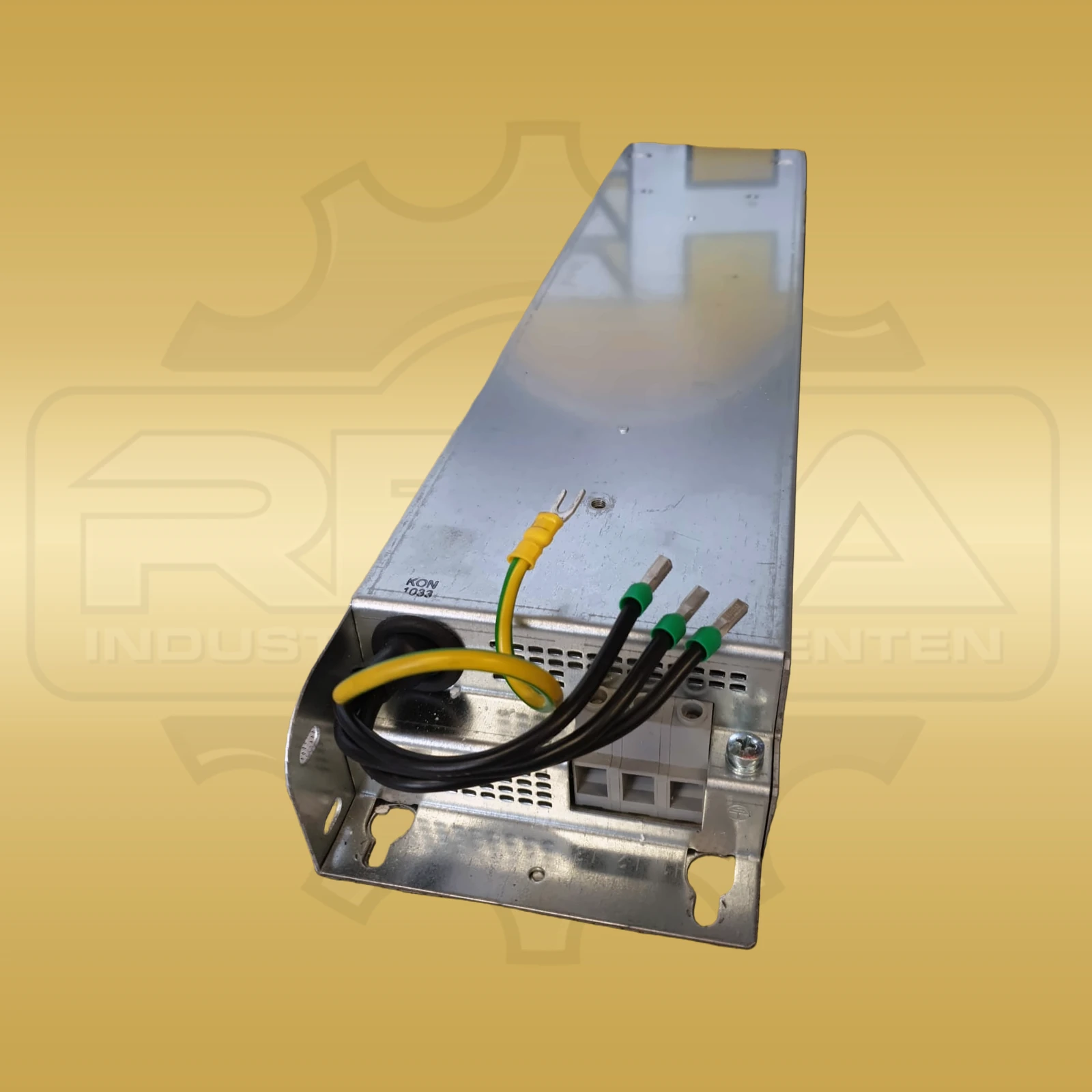

Netzfilterung und Netzdrossel vereint Lenze E94AZMS0314 in einem gemeinsamen Gehäuse für industrielle Achsantriebe. Das Zubehör gehört zur E94AZ-Familie und ist für den Betrieb mit passenden Geräten der Reihen 9400 und i700 vorgesehen. Es verringert leitungsgebundene Störaussendungen und unterstützt die Einhaltung der EMV-Anforderungen nach EN 61800-3. Die Montage kann neben oder unter dem zugeordneten Achsmodul erfolgen. Die dreiphasige Ausführung arbeitet an 230, 400 oder 500 V AC bei 50 beziehungsweise 60 Hz. Je nach Netzspannung gelten Bereiche von 180 bis 264 V, 320 bis 440 V oder 400 bis 550 V. Der Bemessungsstrom beträgt bei einer Schaltschranktemperatur bis 45 °C jeweils 31 A. Bis 55 °C ist ein Strom von 19 A ausgewiesen. Der Spannungsabfall liegt bei 7,3 V, die Induktivität bei 0,75 mH und die Verlustleistung bei 48 W. Für die Kombination mit einem 9400 Single Drive E94ASxE0244 nennt die Dokumentation eine typische Motorleistung von 11 kW. Mit zusätzlichen Maßnahmen sind geschirmte Motorleitungen bis 25 m für Kategorie C1 und bis 100 m für Kategorie C2 angegeben. Der Filter besitzt drei Phasen und ist für den Schaltschrankaufbau bestimmt. Die Abmessungen betragen 522 × 120 × 60 mm; das Gewicht liegt bei 8,8 kg. Entscheidend für Ersatz und Projektierung bleibt die vollständige Typnummer E94AZMS0314. Die Dokumentation ordnet die Bauform der Gerätegröße 3 zu und beschreibt die Einheit als Zubehör für industrielle Antriebsregler.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Lenze |
|---|---|
| Produktreihe | E94AZ |
| Hersteller-/Bestell-/Identnummer | E94AZMS0314 |
| Geräteart | Netzfilter mit integrierter Netzdrossel und Funkentstörfilter |
| Phasenzahl | 3 |
| Netznennspannungen | 230 / 400 / 500 V AC |
| Netzspannungsbereiche | 180–264 / 320–440 / 400–550 V AC |
| Netzfrequenz | 50/60 Hz; zulässiger Bereich 45–65 Hz |
| Bemessungsstrom bis 45 °C | 31 A |
| Bemessungsstrom bis 55 °C | 19 A |
| Spannungsabfall | 7,3 V |
| Induktivität | 0,75 mH |
| Verlustleistung | 48 W |
| Zugeordneter 9400 Single Drive | E94ASxE0244; typische Motorleistung 11 kW |
| Maximale geschirmte Motorleitung | 25 m für C1 und 100 m für C2, jeweils mit externen Maßnahmen |
| Abmessungen | 522 × 120 × 60 mm (H × B × T) |
| Gewicht | 8,8 kg |
Ähnliche Artikel
Zum Shop Beispielbild

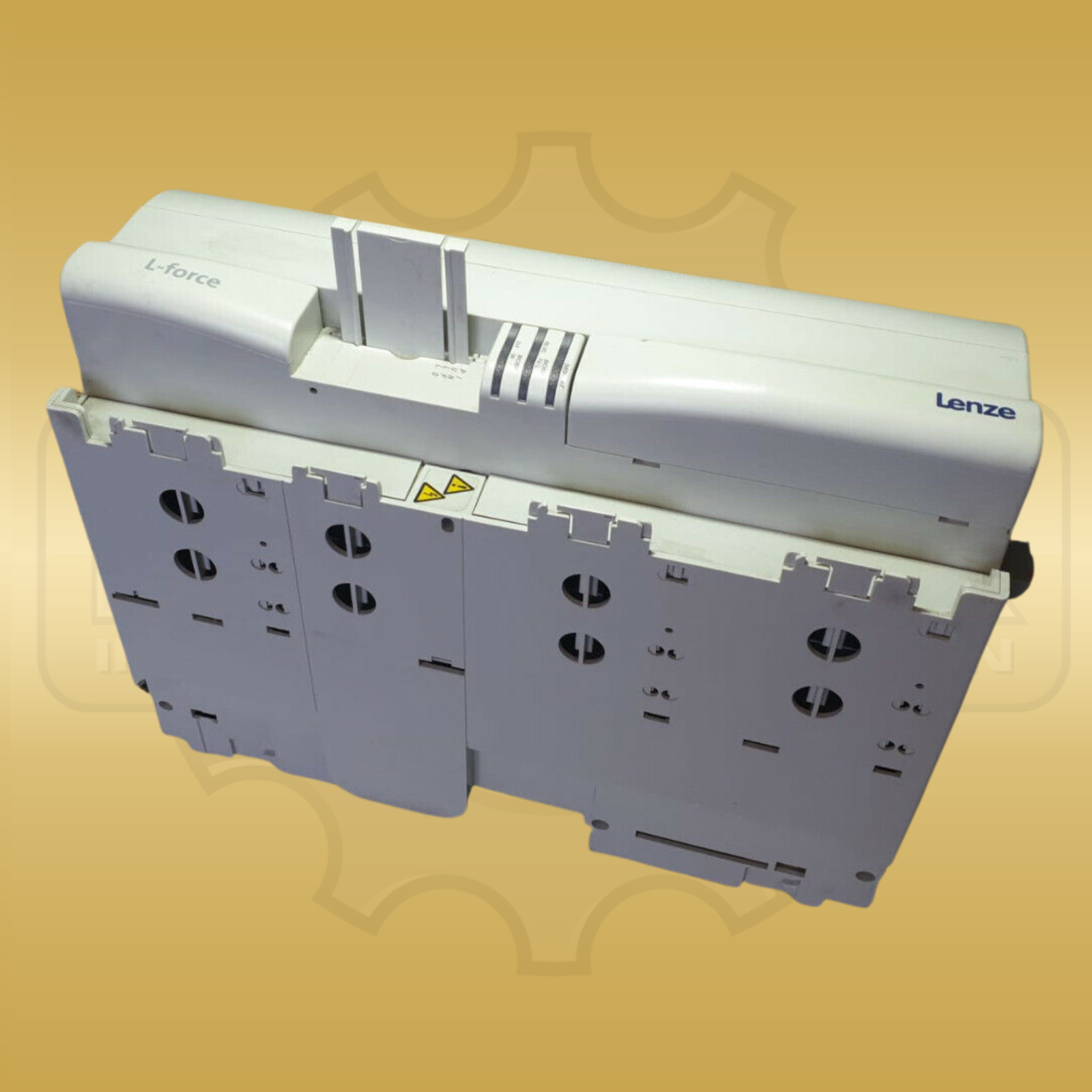

Beispielbild Lenze E94APNE03641C
