Produktbeschreibung

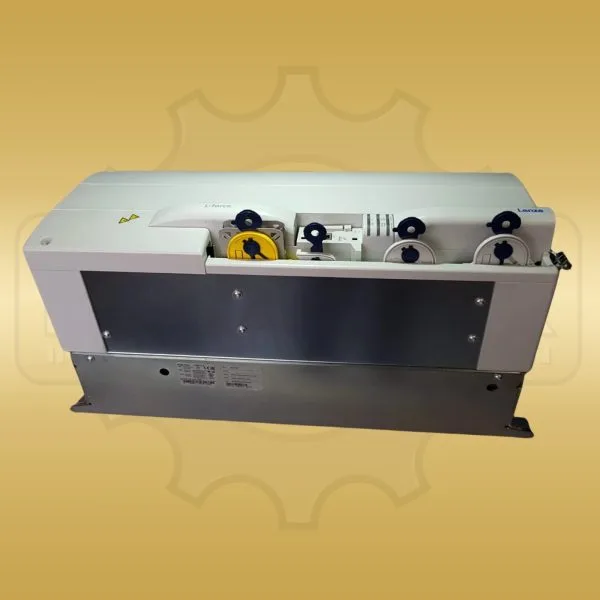

Lenze E94ASHE0324 ist ein Servo-Umrichter der Reihe 9400 HighLine mit 15 kW Nennleistung und 32 A Nennausgangsstrom. Der Spitzenstrom ist mit 64 A für vier Sekunden angegeben. Die Eingangsspannung beträgt 3 AC 380 bis 480 V; am Ausgang stehen 3 AC 0 bis 480 V und 0 bis 650 Hz zur Verfügung. Dokumentiert sind eine feldorientierte Servosteuerung, CAN-Systembus beziehungsweise CANopen, STO und ein integrierter Bremschopper. Das IP20-Gerät wird durch einen Axialventilator gekühlt, misst 206 × 556 × 294 mm und wiegt 26,5 kg. Der Lenze E94ASHE0324 ist ein Servo-Umrichter aus der 9400 HighLine-Serie und deckt als Einzelachs-Antrieb ein breites Spektrum hochdynamischer Automatisierungsaufgaben ab. Die feldorientierte Servosteuerung liefert präzise Drehzahl- und Momentenregelung über einen Ausgangsfrequenzbereich von 0 bis 650 Hz. Die Einspeisung erfolgt über ein dreiphasiges Netz mit 380 bis 480 V Nennspannung; im Zwischenkreis stehen 540 V DC zur Verfügung, um auch bei dynamischen Lastwechseln eine stabile Versorgung zu gewährleisten. Integriert sind eine STO-Sicherheitsfunktion (Safe Torque Off) für sicherheitsgerichtete Anwendungen nach EN 13849 sowie ein interner Bremschopper zur gezielten Ableitung von Rückspeiseenergie bei Bremsvorgängen. Die Kommunikation im Automatisierungsverbund läuft über den eingebauten CAN-Systembus; durch steckbare Kommunikationsmodule lassen sich weitere Feldbusse wie PROFIBUS DP oder ProfiNet nachrüsten. Das Gehäuse in Schutzart IP20 mit Zwangskühlung über einen Axialventilator erlaubt die platzsparende Montage im Standard-Schaltschrank. Typische Einsatzbereiche sind Werkzeugmaschinen, Handlingsysteme, Prüfstände, Förderanlagen und Verpackungsmaschinen, in denen servo-typische Beschleunigungs- und Bremsrampen im Sekundenbruchteil erforderlich sind. Die Single-Drive-Tabelle weist für E94ASxE0324 Außenmaße von 206 × 556 × 294 mm in Breite × Höhe × Tiefe und eine Masse von 26,5 kg aus. Lenze nennt 606 mm als Höhe inklusive Befestigung; dieser Montagewert ist kein Geräteaußenmaß. Die Angaben gelten für den Servo-Umrichter ohne Zubehör oder Verpackung.
