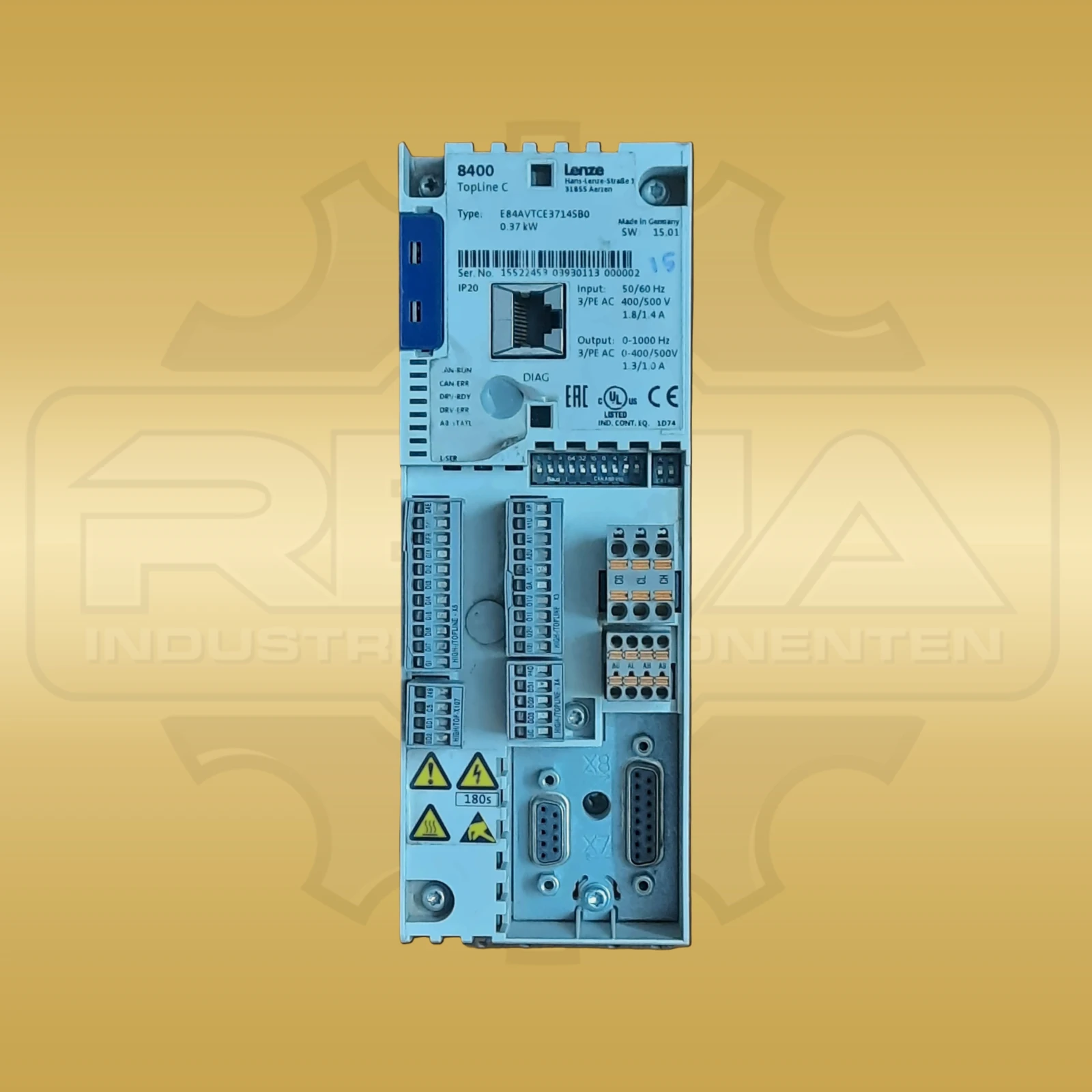

Lenze E84AVTCE3714SX0
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Für Positionierbewegungen stellt Lenze E84AVTCE3714SX0 eine Punkt-zu-Punkt-Funktion mit und ohne Rückführung bereit. Diese TopLine-C-Ausführung der 8400-Reihe verbindet den Leistungsumrichter mit Funktionen zur Bewegungsführung: S-Rampen formen den Beschleunigungs- und Verzögerungsverlauf, während eine elektrische Welle mit einstellbarem Übersetzungsverhältnis die elektronische Getriebefunktion bildet. Hinzu kommt eine Positionierablaufsteuerung. Die typische Motorleistung dieser Variante beträgt 0,37 kW. Am dreiphasigen Netz mit 400 V liefert sie einen Ausgangsstrom von 1,3 A; bei 500 V liegt der Wert bei 1,0 A. Der für 400 V angegebene Eingangsstrom beträgt 1,8 A und ist vom motorseitigen Ausgangsstrom zu unterscheiden. Die Netzfrequenz beträgt 50/60 Hz, der Ausgangsfrequenzbereich reicht von 0 bis 599 Hz. Für den konkreten Auftrag mit Versand aus Deutschland bezeichnet E84AVTCE3714SX0 somit die 0,37-kW-TopLine-C-Variante mit diesem elektrischen Betriebspunkt. Ihre Signalverarbeitung umfasst zwei analoge Eingänge, die Spannungs- oder Stromsignale aufnehmen, sowie zwei analoge Ausgänge. Sieben digitale Eingänge plus Freigabe und vier digitale Ausgänge bilden die diskreten Steuersignale ab. Ein Relaisausgang mit Wechslerkontakt ergänzt die elektronischen Ausgänge. CANopen übernimmt den integrierten Datenaustausch mit der übergeordneten Steuerung. Zur internen Verarbeitung stehen logische Funktionen, Vergleicher, Zähler und arithmetische Funktionen sowie eine freie Funktionsblockverschaltung zur Verfügung. Bremsmanagement, PID-Regler und KTY-Temperaturauswertung ergänzen die Antriebsfunktionen. Damit sind sowohl die Vorgabe der Bewegung als auch die Verarbeitung von Steuersignalen Bestandteil des Geräts. Das IP20-Gehäuse misst 70 mm in der Breite, 215 mm in der Höhe und 214 mm in der Tiefe; das angegebene Kataloggewicht beträgt 2 kg.

Lenze E84AVTCE3714SX0 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe 8400 TopLine C
Hersteller-/Bestell-/Identnummer E84AVTCE3714SX0
Geräteart Frequenzumrichter
Typische Motorleistung 0,37 kW
Netzspannung 3/PE AC 400/500 V
Netzfrequenz 50/60 Hz
Eingangsstrom bei 400 V 1,8 A
Ausgangsstrom 1,3 A bei 400 V / 1,0 A bei 500 V
Ausgangsfrequenz 0–599 Hz
Schutzart IP20
Positionierfunktion Punkt-zu-Punkt-Positionierung mit und ohne Rückführung
Analoge Eingänge 2; 0–10 V, −10 bis +10 V oder 0/4–20 mA
Analoge Ausgänge 2; 0–10 V oder 0/4–20 mA
Digitale Ein-/Ausgänge 7 Eingänge plus Freigabe / 4 Ausgänge
Relaisausgang 1 Wechslerkontakt
Kommunikation CANopen integriert
Bewegungsführung S-Rampen und elektronisches Getriebe
Abmessungen 70 × 215 × 214 mm (B × H × T)
Gewicht (Bezugsart nicht angegeben) 2 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche analogen Signale werden verarbeitet?

Die zwei analogen Eingänge verarbeiten 0–10 V, −10 bis +10 V oder 0/4–20 mA; die zwei analogen Ausgänge liefern 0–10 V oder 0/4–20 mA.
