Produktbeschreibung
Seriell übertragene Steuersignale bilden die zentrale Aufgabe des Lenze E82ZAFFC001. Das kompakte AS-i/S-Funktionsmodul gehört zur Kommunikationsausstattung der 8200-Antriebsreihe und liegt als verlackte Variante 001 vor. Es arbeitet nach AS-i-Spezifikation 3.0 als einzelner Slave in einer Baumtopologie. Der Bus kann bis zu 31 Teilnehmer umfassen; die Übertragung erfolgt mit 167 kbit/s. Bei 31 Knoten beträgt die Zykluszeit 5 ms, die mögliche Busleitungslänge maximal 100 m. Vier AS-i-Datenbits D0 bis D3 werden den digitalen Reglereingängen E1 bis E4 zugeordnet. In Gegenrichtung bildet das Modul den digitalen Reglerausgang sowie den Netzzustand des Antriebs ab. Zwei weitere digitale Eingänge, DI2 und DI3, übernehmen die Rückübertragung zusätzlicher binärer Signale. Eine grüne LED zeigt den Zustand der Buskommunikation, eine rote LED kennzeichnet eine Kommunikationsstörung. Anschlüsse sind für AS-i, die beiden Digitaleingänge und die Reglersperre vorhanden. Die Versorgung kommt aus dem AS-i-Bus. Als Mindestspannung sind 18,5 V DC und als maximale Stromaufnahme 140 mA festgelegt. Digitale Eingänge erkennen LOW zwischen 0 und 3 V DC sowie HIGH zwischen 12 und 30 V DC. Für den Betrieb gilt die Klimaklasse 3K3; Verschmutzungsgrad 2 folgt IEC/EN 61800-5-1. Für die Lagerung gelten -25 bis +60 °C. Das Gehäuse besitzt IP20, misst 50 × 20 × 65 mm und wiegt 0,06 kg.

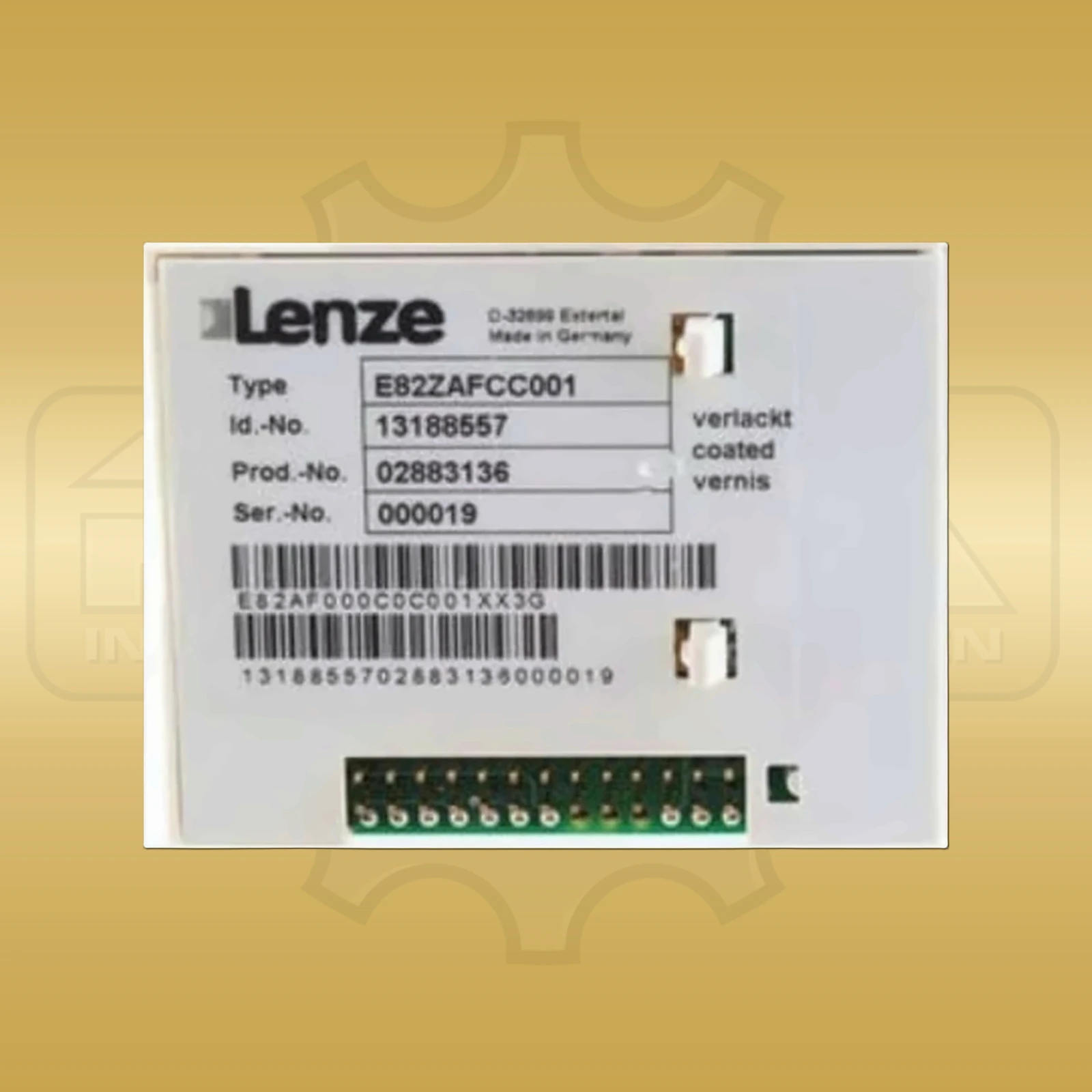

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Lenze |
|---|---|
| Produktreihe | L-force Communication / 8200 |
| Hersteller-/Bestell-/Identnummer | E82ZAFFC001 |
| Geräteart | AS-i/S-Funktionsmodul |
| Ausführung | Variante 001, verlackt |
| Protokoll | AS-i nach Spezifikation 3.0 |
| Netzwerktopologie | Baum |
| Teilnehmerzahl | max. 31 |
| AS-i-Teilnehmer | Single Slave |
| Slave-Profil | S-7.F, I/O-Code 7 |
| Übertragungsrate | 167 kbit/s |
| Busleitungslänge | max. 100 m |
| Zykluszeit | 5 ms bei 31 Teilnehmern |
| Digitale Eingänge | 2 × DI, Eingangswiderstand 3,3 kΩ |
| Signalpegel digitale Eingänge | LOW 0 bis 3 V DC; HIGH 12 bis 30 V DC |
| Versorgung | über AS-i-Bus, mindestens 18,5 V DC |
| Stromaufnahme | max. 140 mA |
| Schutzart | IP20 |
| Abmessungen | 50 × 20 × 65 mm (B × H × T) |
| Gewicht | 0,06 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Lenze 00401423
100,00 €
Beispielbild Lenze 06I41-RS0B0-Z0B0-ST5S00N-R0SU
330,00 €
Beispielbild Lenze 09D41-RS0B0-B14N-ST5S00N-R0SU
1.000,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche AS-i-Kommunikationsdaten gelten für das Lenze E82ZAFFC001?
Das Funktionsmodul arbeitet nach AS-i-Spezifikation 3.0 als einzelner Slave in Baumtopologie. Es unterstützt bis zu 31 Teilnehmer, 167 kbit/s, maximal 100 m Busleitung und eine Zykluszeit von 5 ms bei 31 Teilnehmern.
Welche Versorgung und Digitaleingänge besitzt das E82ZAFFC001?
Die Versorgung erfolgt über den AS-i-Bus mit mindestens 18,5 V DC bei maximal 140 mA. Zwei digitale Eingänge arbeiten mit 3,3 kΩ Eingangswiderstand und unterscheiden LOW von 0 bis 3 V DC sowie HIGH von 12 bis 30 V DC.
