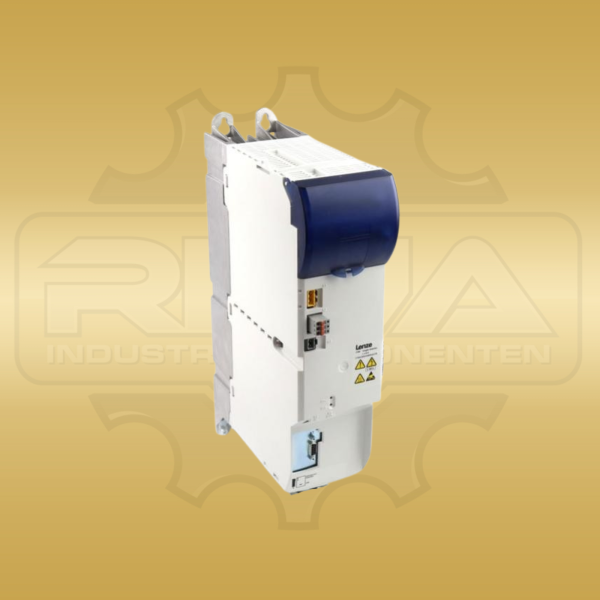

Lenze E70ACMSE0484SA1ETR
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Lenze E70ACMSE0484SA1ETR ist ein Single-Axis-Servoumrichter der Baureihe i700. Die Typkennzeichnung ordnet das Gerät der Standard-Einbauausführung E70ACMSE0484xx1xxx zu. Der Lenze-Katalog weist für die zugehörige Stromklasse 11 kW Nennleistung aus. Das Hardwarehandbuch nennt bei 4 kHz einen kontinuierlichen Ausgangsstrom von 24,0 A und einen Maximalstrom von 48,0 A. Damit werden die älteren Werte 4.8 kW, 24.2 A und 48.4 A korrigiert. Die Gleichspannungsversorgung ist mit DC 260-775 V angegeben. Die Achsenkonfiguration ist einachsig. EtherCAT dient als Kommunikationsschnittstelle. Für die Motor-Rückführung ist Resolver/Encoder angegeben; eine Motortemperatur-Überwachung und eine integrierte Haltebremsen-Ansteuerung sind ebenfalls dokumentiert. Safe Torque Off (STO) ist die Sicherheitsfunktion. Zwei digitale Eingänge stehen zur Signalverarbeitung zur Verfügung. Die Einbauart ist Schaltschrank-Montage, die Kühlung natürliche Konvektion. Das Lenze-Hardwarehandbuch führt E70ACMSE0484xx1xxx in der 100-mm-Bauklasse, nicht in der zuvor genannten 50-mm-Klasse. Die Tabelle nennt 350 mm Höhe, 100 mm Breite und 261 mm Tiefe. In kanonischer Reihenfolge Breite × Höhe × Tiefe betragen die vollständigen Außenmaße somit 100 × 350 × 261 mm. Das dokumentierte Gerätegewicht beträgt 5,2 kg. Die breitere Bauform nimmt gegenüber schmaleren Achsmodulen zusätzlichen Raum auf der Montagefläche ein und bleibt Teil des gemeinsamen Zwischenkreisverbunds im Schaltschrank. Maße und Gewicht beziehen sich auf das einzelne Achsmodul ohne Versorgungsmodul, Leitungen oder Versandverpackung. Typnummer, Nennleistung, Stromwerte, Schnittstellen, Einbauart und mechanische Daten grenzen E70ACMSE0484SA1ETR innerhalb des modularen i700-Systems eindeutig ab. Die Spezifikationstabelle endet mit Abmessungen und Gewicht.

Lenze E70ACMSE0484SA1ETR Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe i700 Servo-Inverter
Hersteller-/Bestell-/Identnummer E70ACMSE0484SA1ETR
Nennleistung 11 kW
Maximaler Ausgangsstrom 48,0 A
Kontinuierlicher Ausgangsstrom 24,0 A
Eingangsspannung DC 260-775 V
Achsenkonfiguration Einachsig
Kommunikation EtherCAT
Motortemperatur-Überwachung Ja
Motor-Feedback Resolver/Encoder
Sicherheitsfunktion Safe Torque Off (STO)
Haltebremsen-Ansteuerung Integriert
Digitale Eingänge 2
Einbauart Schaltschrank-Montage
Baubreite 100 mm
Kühlart Natürliche Konvektion
Abmessungen 100 × 350 × 261 mm (B × H × T)
Gewicht 5,2 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Außenmaße hat das Lenze E70ACMSE0484SA1ETR?

Die vollständigen Außenmaße betragen 100 × 350 × 261 mm in der Reihenfolge Breite × Höhe × Tiefe.

Wie viel wiegt das i700-Achsmodul?

Das Lenze-Hardwarehandbuch nennt für E70ACMSE0484xx1xxx ein Gerätegewicht von 5,2 kg.
