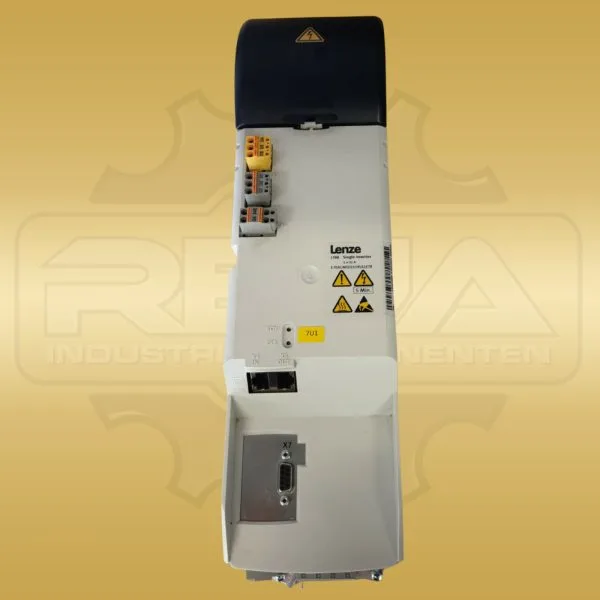

Lenze E70ACMSE0324SA1ETR
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Lenze E70ACMSE0324SA1ETR ist ein Single-Axis-Servoumrichter der Baureihe i700. Die Typkennzeichnung ordnet das Gerät der Standard-Einbauausführung E70ACMSE0324xx1xxx zu. Als Ausgangsstromklasse ist 1 × 32 A angegeben; das Lenze-Hardwarehandbuch führt für diese Geräteklasse 16 A kontinuierlichen Ausgangsstrom bei 4 kHz und 32 A als kurzzeitigen Maximalwert auf. Der Gleichspannungszwischenkreis arbeitet in der Klasse 565/675 V DC. Für die Ausgangsseite nennt der bestehende Datensatz 3/PE AC 0–400/480 V, 10/12 kVA und einen Frequenzbereich von 0–599 Hz. Die Achsenkonfiguration ist einachsig. EtherCAT dient als Kommunikationsschnittstelle, während ein Resolver die Rückführung übernimmt. Als integrierte Sicherheitsfunktion ist Basic Safety STO dokumentiert. Das Gehäuse besitzt die Schutzart IP20 und wird durch natürliche Konvektion gekühlt. Die mechanische Tabelle des Lenze-Hardwarehandbuchs behandelt die Standard-Einbauausführung getrennt von Cold-Plate- und Durchstoßvarianten. Für E70ACMSE0324xx1xxx nennt sie 350 mm Höhe, 100 mm Breite und 261 mm Tiefe. In kanonischer Reihenfolge Breite × Höhe × Tiefe betragen die vollständigen Außenmaße somit 100 × 350 × 261 mm. Das dokumentierte Gerätegewicht beträgt 5,2 kg. Dieser variantengenaue Wert ersetzt die ältere Schätzung von ca. 2,11 kg. Maße und Gewicht beziehen sich auf das einzelne Achsmodul ohne Versorgungsmodul, weitere Achsen, Leitungen oder Versandverpackung. Die vollständige Typnummer bleibt für die Zuordnung von Stromklasse, Achsanzahl, Kommunikation, Rückführung und Sicherheitsausführung maßgeblich. Typnummer, elektrische Kennwerte, Schnittstellen, Schutzart, Kühlung und mechanische Daten grenzen E70ACMSE0324SA1ETR innerhalb des modularen i700-Systems eindeutig ab. Die Spezifikationstabelle endet mit Abmessungen und Gewicht.

Lenze E70ACMSE0324SA1ETR Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe i700
Hersteller-/Bestell-/Identnummer E70ACMSE0324SA1ETR
Gerätetyp Single-Inverter / Servo-Umrichter
Ausgangsstromklasse 1 × 32 A
Zwischenkreisspannung 565/675 V DC
Ausgangsspannung 3/PE AC 0–400/480 V
Ausgangsleistung 10/12 kVA
Ausgangsfrequenz 0–599 Hz
Achsenkonfiguration Einachsig
Kommunikation EtherCAT
Rückführung Resolver
Sicherheitstechnik Basic Safety STO
Schutzart IP20
Kühlart Natürliche Konvektion
Abmessungen 100 × 350 × 261 mm (B × H × T)
Gewicht 5,2 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Außenmaße hat das Lenze E70ACMSE0324SA1ETR?

Die vollständigen Außenmaße betragen 100 × 350 × 261 mm in der Reihenfolge Breite × Höhe × Tiefe.

Wie viel wiegt das i700-Achsmodul?

Das Lenze-Hardwarehandbuch nennt für E70ACMSE0324xx1xxx ein Gerätegewicht von 5,2 kg.
