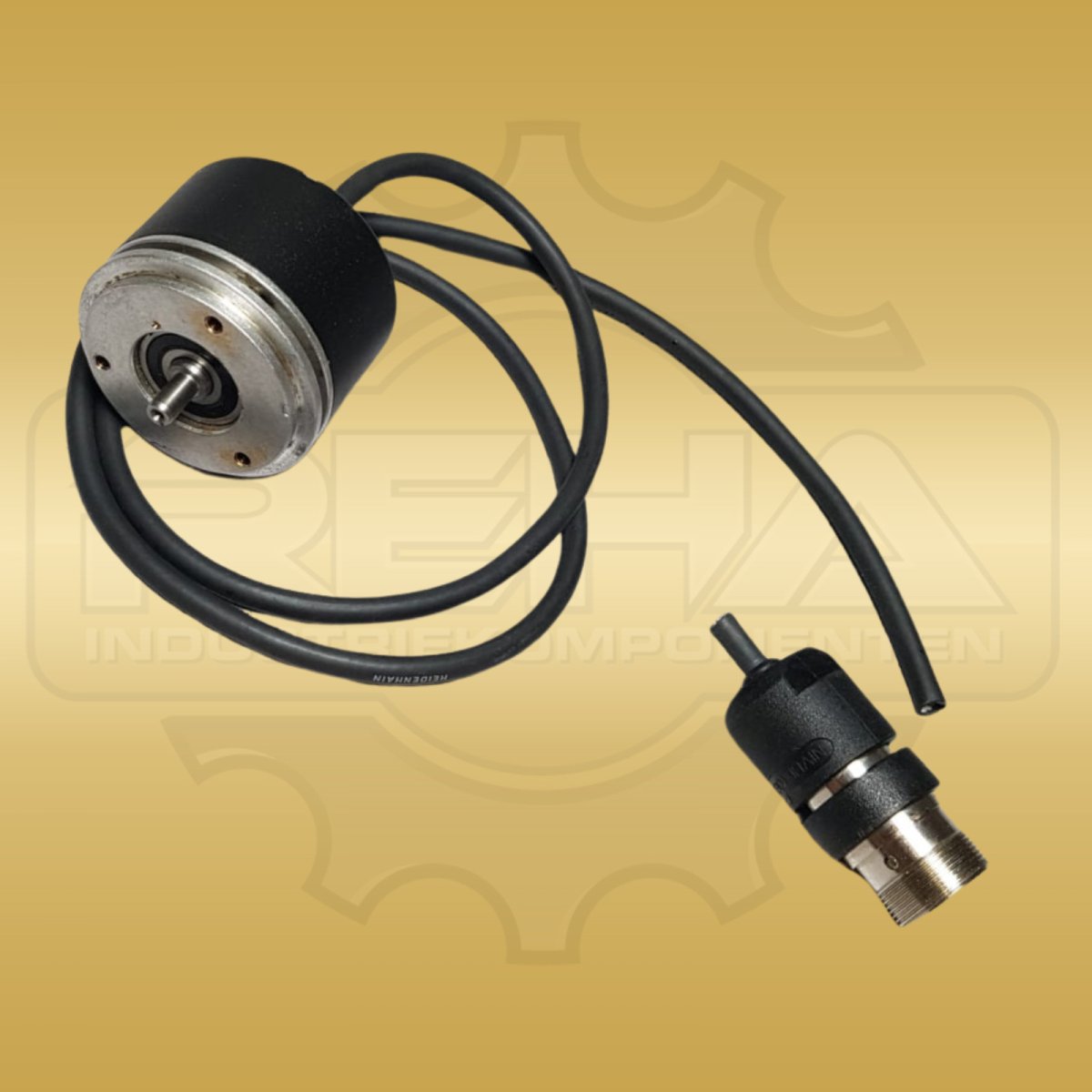

Heidenhain ROD 456 2500

Heidenhain ROD 456 2500 ist ein inkrementaler Drehgeber für Maschinenachsen, bei denen Signalart, Strichzahl und Anschlussausführung exakt zur vorhandenen Auswertung passen müssen. Für die angebotene Ausführung ist die Heidenhain-ID 295459-0H relevant; die recherchierten Daten nennen 2500 Striche, ein 11-µASS-Ausgangssignal mit sinusförmigen Stromsignalen, freies Kabelende, radiale Anschlussrichtung und 1,00 m Kabellänge. Der Heidenhain ROD 456 2500 ist damit kein beliebiger Drehgeber gleicher Baugröße, sondern ein spezifisches Messsystem für vorhandene Steuerungs- oder Antriebsumgebungen. Für Käufer sind besonders ID-Nummer, Strichzahl, Signalpegel, Kabelausgang, Kabellänge, mechanische Aufnahme, Kupplung und vorhandene Auswerteelektronik entscheidend. Eine abweichende Signalart wie TTL statt 11 µASS kann trotz ähnlicher Typbezeichnung nicht ohne Weiteres ersetzt werden. Vor dem Kauf sollten daher Typenschild, Maschinenunterlagen, Anschlussplan und Achsdokumentation zusammen abgeglichen werden. Auch Einbaulage, Kabelrouting, Stecker- oder Klemmenkonzept und die vorhandene Regelungsfreigabe sollten zur Maschine passen. Beim Heidenhain ROD 456 2500 zählt die vollständige Kombination aus ROD-Baureihe, 2500 Strichen und ID 295459-0H, weil genau diese Daten die Austauschbarkeit bestimmen. Zusätzlich sollte geklärt werden, ob die vorhandene Maschine ein freies Kabelende nutzt oder eine konfektionierte Steckervariante erwartet. Gerade bei Heidenhain-Drehgebern entscheidet die ID-Nummer über Anschluss- und Signalausführung, deshalb sind Fotos des Typenschilds, Kabelführung und vorhandene Serviceunterlagen besonders wertvoll für die Freigabe.
