Heidenhain 354005-04
1.000,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

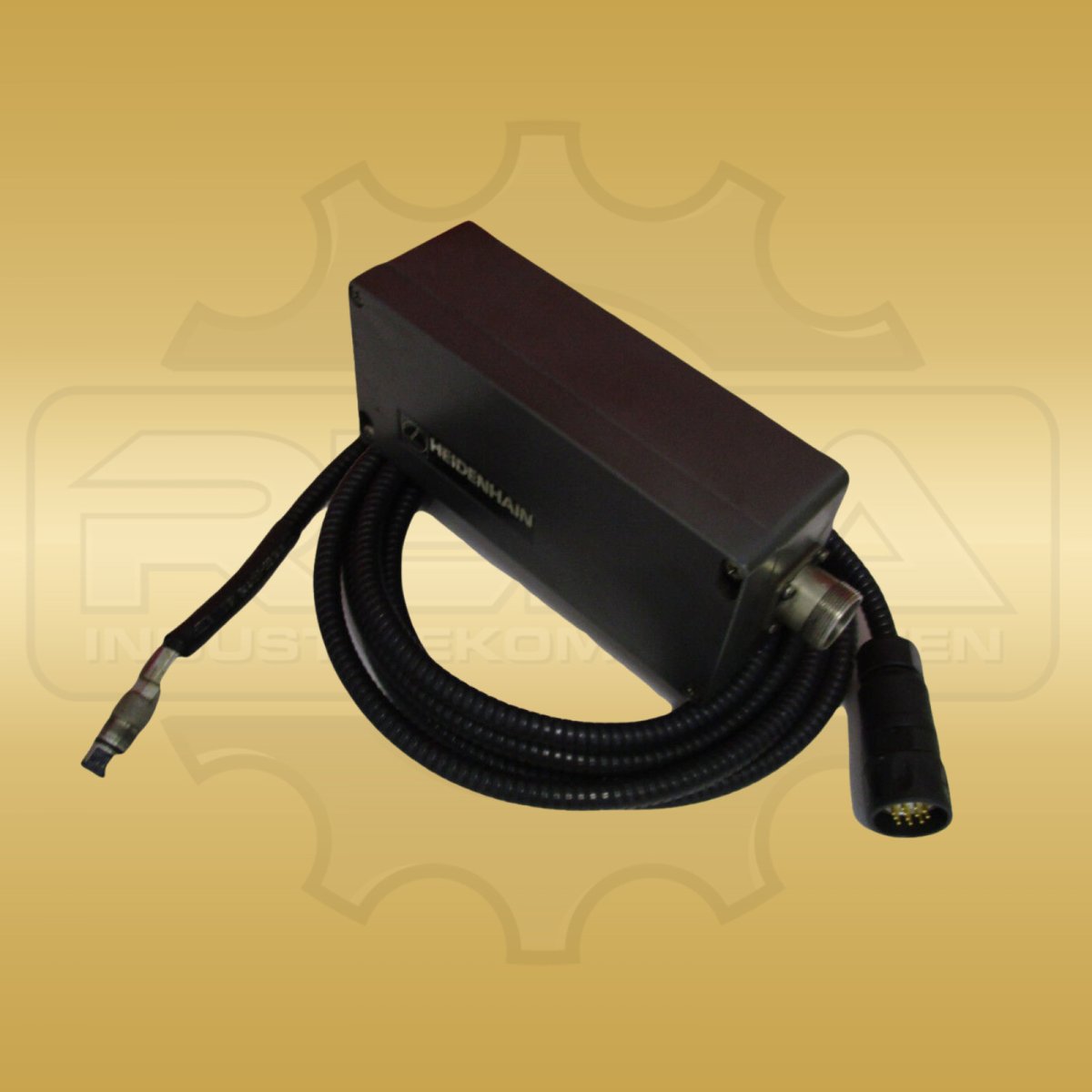

Die Heidenhain 263 380-03 ist eine Interpolations- und Digitalisierungselektronik der Baureihe EXE 650B in der Ausführung X25/10. Sie wird zwischen einem Heidenhain-Längen- oder Winkelmessgerät mit sinusförmigen Ausgangssignalen und der nachfolgenden Steuerungs- beziehungsweise Auswerteelektronik eingesetzt. Die Baugruppe verstärkt die analogen Abtastsignale, interpoliert sie 25-fach und gibt digitalisierte Messsignale aus. Damit übernimmt sie die definierte Signalaufbereitung innerhalb einer vorhandenen Messkette. Die Versorgungsspannung beträgt 5 V DC mit einer Toleranz von ±5 %. Für die Elektronik sind 120 mA typische und 160 mA maximale Stromaufnahme angegeben. Der zulässige Arbeitstemperaturbereich reicht von 0 °C bis 70 °C; für die Lagerung sind -30 °C bis 70 °C dokumentiert. Die Ausführung X25/10 kennzeichnet den Interpolationsfaktor und die zugehörige Signalteilung. Für die eindeutige Gerätezuordnung müssen deshalb die Baureihe EXE 650B, die Ausführung X25/10 und die Heidenhain-Identnummer 263 380-03 gemeinsam übereinstimmen. Die vollständige Einheit misst 220 mm in der Länge, 80 mm in der Breite und 55 mm in der Höhe. Das produktspezifisch angegebene Gewicht beträgt 0,60 kg. Die kompakte Metallbaugruppe besitzt getrennte Anschlüsse für Messsystem, Versorgung und Folgeelektronik. Ihr Einsatzbereich ist die Aufbereitung von Positionssignalen in industriellen Maschinensteuerungen, bei denen genau diese EXE-Variante vorgesehen ist. Die dokumentierten elektrischen Daten, Temperaturgrenzen sowie Gehäuseabmessungen ermöglichen eine eindeutige räumliche und elektrische Einordnung des Ersatzteils.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | EXE 650B X25/10 |
| Hersteller-/Bestell-/Identnummer | 263 380-03 |
| Gerätetyp | Interpolations- und Digitalisierungselektronik |
| Messsystem-Anbindung | Heidenhain Längen- und Winkelmesssysteme |
| Eingangssignal | sinusförmige Ausgangssignale des Messsystems |
| Interpolationsfaktor | 25-fach |
| Ausgangssignal | digitalisierte Messsignale |
| Versorgungsspannung | 5 V DC ±5 % |
| Stromaufnahme Elektronik typisch | 120 mA |
| Stromaufnahme Elektronik maximal | 160 mA |
| Arbeitstemperatur | 0 bis 70 °C |
| Lagertemperatur | -30 bis 70 °C |
| Abmessungen | 220 × 80 × 55 mm (Länge × Breite × Höhe) |
| Gewicht | 0,60 kg |
