Heidenhain 682 272-03
1.000,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

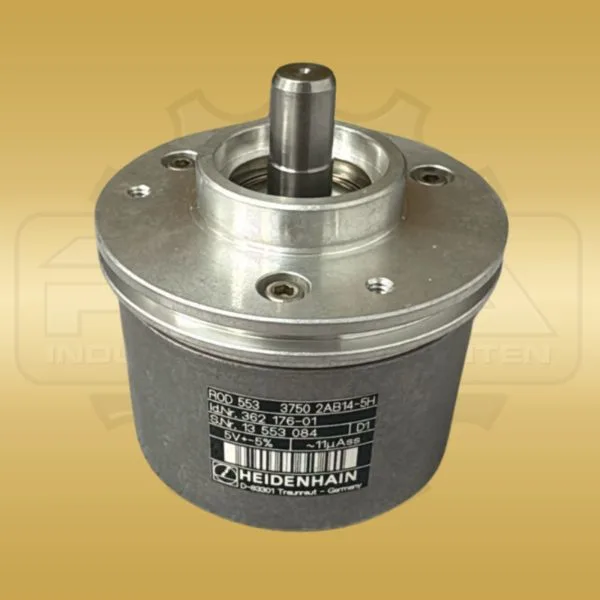

Der Heidenhain 362176-01 ist ein inkrementaler Drehgeber aus der ROD 500-Serie mit Synchroflansch-Befestigung für den präzisen Einsatz in Werkzeugmaschinen, Servoachsen, Druckmaschinen und automatisierten Industrieanlagen. Das optische Messsystem liefert analoge Sinussignale mit einer Amplitude von 1 Vpp bei einer Strichzahl von 3.750 Impulsen pro Umdrehung. Diese Signalcharakteristik ermöglicht in nachgeschalteten Auswerteeinheiten hochauflösende Interpolationen, was den Heidenhain 362176-01 ROD 553 besonders für anspruchsvolle Positionieraufgaben und Drehzahlregelungen an Servomotoren und Spindeln prädestiniert. Die elektrische Versorgung erfolgt mit 5 V DC ±5 %. Die mechanisch zulässige Höchstdrehzahl liegt bei 6.000 U/min, die Grenzfrequenz beträgt mindestens 160 kHz — damit ist auch unter dynamischen Betriebsbedingungen eine zuverlässige Signalerfassung gewährleistet. Der Wellendurchmesser von 3/8 Zoll (9,525 mm) entspricht dem industriellen Standardmaß der ROD 500-Baureihe und erlaubt die Montage an handelsüblichen Wellenadaptern für Synchroflansch-Drehgeber ohne zusätzliche Sonderanpassungen. Eine integrierte Referenzmarke je Umdrehung ermöglicht die definierte Nullpunktfindung nach dem Einschalten der Anlage. Die Anschlussleitung hat eine Länge von 3,75 m. Dank Schutzart IP 64 nach EN 60529 ist das Gerät gegen Staubeintrag und allseitiges Spritzwasser gesichert. Der Betriebstemperaturbereich erstreckt sich von −40 °C bis +100 °C (Fixkabel, 5-V-Versorgung). Dieser Heidenhain 362176-01 ist gebraucht und wird direkt aus unserem Lager in Deutschland versandt.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ROD 500-Serie |
| Typ-Schlüssel | ROD 553 3750 2AB14-5H |
| Ausgangssignal | 1 Vpp (sinusoidal) |
| Strichzahl | 3.750 Striche/Umdrehung |
| Referenzmarke | 1 |
| Versorgungsspannung | 5 V DC ±5 % |
| Mech. zulässige Drehzahl | max. 6.000 U/min |
| Grenzfrequenz (−3 dB) | ≥ 160 kHz |
| Wellendurchmesser | 3/8 Zoll (9,525 mm) |
| Befestigung | Synchroflansch |
| Kabellänge | 3,75 m |
| Schutzart | IP 64 (EN 60529) |
| Betriebstemperatur | −40 °C bis +100 °C (Fixkabel, 5 V) |
| Gewicht | ca. 0,3 kg |
