Heidenhain 393000-22
1.670,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

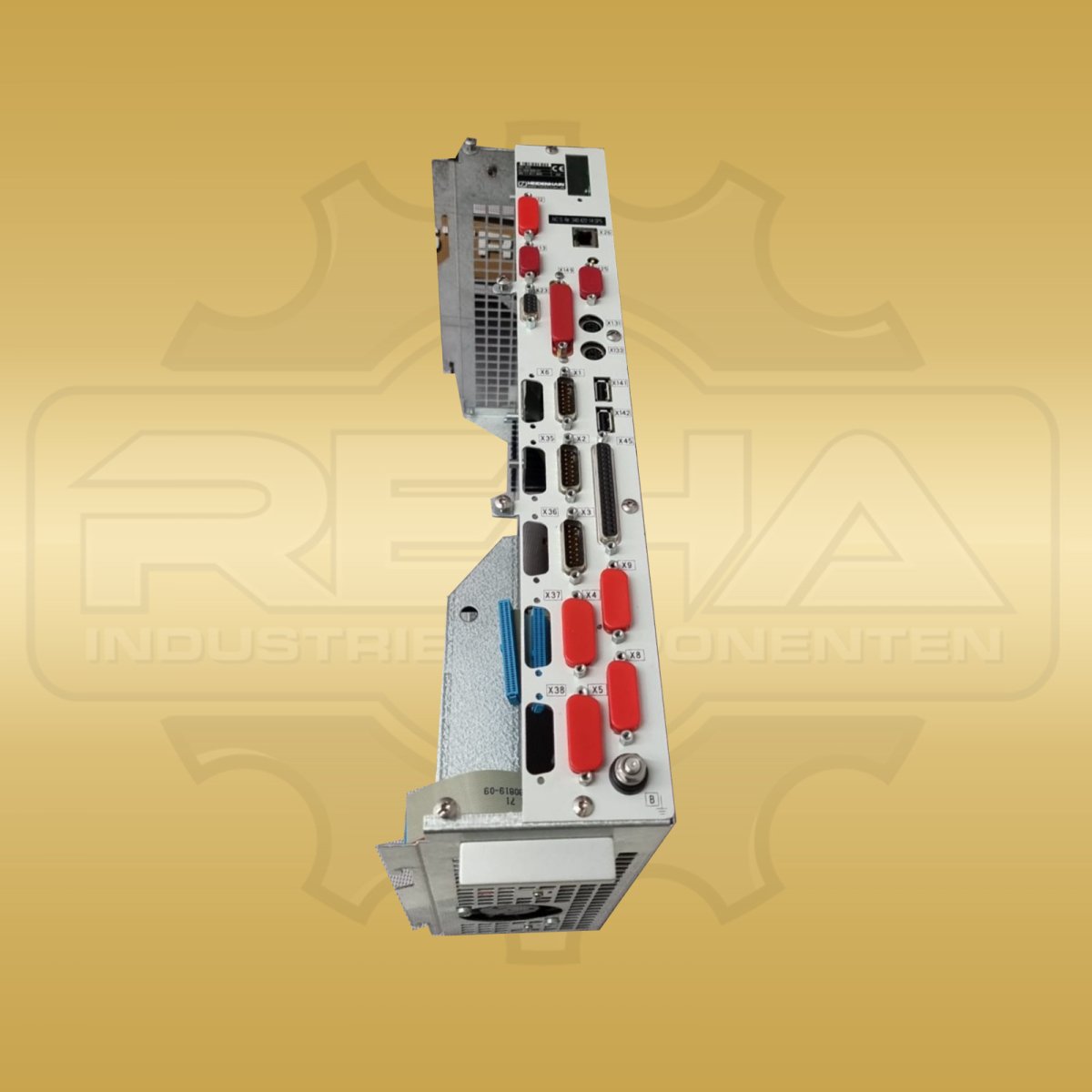

Heidenhain 359630-01 bezeichnet die erste Variante des Hauptrechners MC 422 für die Bildschirm-Einheit BF 150 innerhalb der iTNC 530. Das technische Handbuch ordnet die Grundnummer 359 630-0x ausdrücklich der Ausführung mit fünf Lagemessgerät-Eingängen zu; die Endung -01 kennzeichnet die erste Hardwarevariante. Als Prozessor ist ein AMD K6/2 mit 266 MHz aufgeführt, ergänzt durch 64 MB SDRAM. Fünf Eingänge verarbeiten 1-Vss- oder EnDat-Signale. Hinzu kommen drei Analogeingänge für ±10 V und drei Eingänge für PT100. Die integrierte SPS, der HDR-Festplattenspeicher und die Schnittstellen RS-232, RS-422, Ethernet, PS/2 und USB gehören zur dokumentierten Ausstattung. Die Versorgung erfolgt mit 24 V DC. Die offizielle Maßzeichnung für den MC 422 mit fünf Lagemessgerät-Eingängen zeigt 174,25 mm Breite, 480 mm Gesamthöhe und 280,5 mm Gehäusetiefe. Der zusätzlich eingezeichnete Bereich von 90 mm ist Anschlussfreiraum vor dem Gerät und gehört nicht zu den Außenmaßen. Damit betragen die vollständigen Gehäusemaße 174,25 × 480 × 280,5 mm in der Reihenfolge Breite × Höhe × Tiefe. Ein belastbarer Herstellerwert für das Gewicht dieser frühen Variante liegt nicht vor; deshalb bleibt die Angabe sichtbar als konservative produktspezifische Schätzung von ca. 2 kg gekennzeichnet. Für die Zuordnung sind die vollständige Identnummer, fünf Geber-Eingänge und die BF-150-Ausführung gemeinsam maßgeblich.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | iTNC 530 |
| Hersteller-/Bestell-/Identnummer | 359630-01 |
| Produktbezeichnung | MC 422 TNC TFT XGA 5×1 Vss/EnDat |
| Funktion | Hauptrechner (CPU-Baugruppe) für iTNC 530 |
| Prozessor CPU1 | AMD K6/2 266 MHz |
| Arbeitsspeicher CPU1 | 64 MB |
| Lagemessgerät-Eingänge | 5× 1 Vss / EnDat |
| Analogeingänge | 3× ±10 V / 3× PT100 |
| Datenschnittstellen | RS-232, RS-422, Ethernet, PS/2, USB |
| Integrierte SPS | ja |
| Bildschirm-Schnittstelle | TFT XGA (1024×768 Pixel) |
| Speichermedium | Integrierte Festplatte (HDR) |
| Versorgungsspannung | 24 V DC |
| Kühlart | Zwangskühlung |
| Abmessungen | 174,25 × 480 × 280,5 mm (B × H × T) |
| Gewicht | ca. 2 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Heidenhain 359630-01?
Die Gehäusemaße betragen 174,25 × 480 × 280,5 mm in der Reihenfolge Breite × Höhe × Tiefe. Das produktspezifisch geschätzte Gewicht beträgt ca. 2 kg.
Welche MC-422-Ausführung bezeichnet Heidenhain 359630-01?
Die Identnummer bezeichnet den MC 422 für die BF-150-Bildschirm-Einheit mit fünf Eingängen für 1-Vss- oder EnDat-Lagemessgeräte.
