Heidenhain 348 249-01
540,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

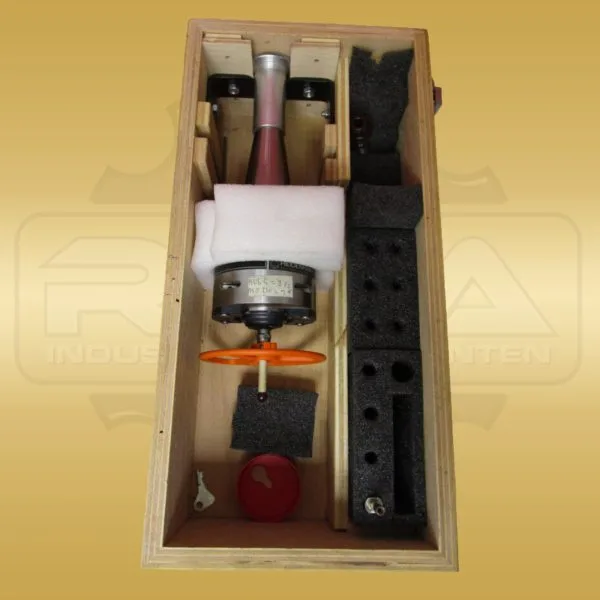

Der Heidenhain 251653-01 ist in der konkreten Inventarbezeichnung und einer exakten Teilezuordnung als TS-520-Infrarot-Tastsystem mit ISO-40-Sonderausführung für MAHO geführt. Diese Identitätsangabe bestimmt die angebotene Variante. Die technischen Werte stammen dagegen aus der originalen Heidenhain-Betriebsanleitung für die TS-520-Baureihe und werden deshalb als Baureihendaten ausgewiesen. Heidenhain beschreibt das TS 520 als schaltendes 3D-Tastsystem für NC-gesteuerte Fräsmaschinen und Bearbeitungszentren mit Werkzeugmagazin und Werkzeugwechsler. Der Schaltzustand und der Ladezustand werden über ein Infrarot-Sendefenster übertragen; ein Empfangsfenster dient zur Aktivierung durch Infrarotimpulse. Die Energieversorgung besteht aus vier NiCd-Akkumulatoren mit jeweils 150 mAh Nennkapazität. Das Handbuch nennt ungefähr acht Stunden Dauerbetrieb oder etwa einen Monat Bereitschaft. Eine Selbstzentrierung unterstützt die wiederholgenaue mechanische Lage, während eine Schutzmembran den Tastmechanismus abschirmt. Bei einem 43-mm-Taststift beträgt die seitliche Auslenkung 26 mm; der axiale Auslenkweg ist mit 10 mm angegeben. Die maximale Antastgeschwindigkeit liegt bei 3 m/min. Für die Baureihe dokumentiert Heidenhain Schutzart IP55 nach DIN 40050, einen Betriebstemperaturbereich von 10 bis 40 °C und eine Lagertemperatur von −20 bis 50 °C. Das Gewicht mit ISO-40-Aufnahme beträgt ungefähr 2,1 kg. Der Spannschaft ist zum Taststift zu justieren; während des Messvorgangs darf sich die Spindel nicht drehen, und die Maschinenachsen müssen innerhalb des dokumentierten Auslenkwegs stoppen. Vor dem Einsatz ist außerdem die Transportsicherung des Taststifts vollständig zu entfernen. Vor dem Ersatz müssen die vollständige ID 251653-01, TS-520-Ausführung, ISO-40-Aufnahme, MAHO-Zuordnung, Taststift, Infrarot-Gegenstelle und mechanische Einbausituation übereinstimmen.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | TS 500 / TS 520 |
| Hersteller-/Bestell-/Identnummer | 251653-01 |
| Ausführung laut Identitätsbeleg | TS 520 Infrarot, ISO 40 Sonderausführung MAHO |
| Baureihendaten – Gerätetyp | Schaltendes 3D-Tastsystem |
| Baureihendaten – Einsatzbereich | NC-Fräsmaschinen und Bearbeitungszentren mit Werkzeugwechsler |
| Baureihendaten – Signalübertragung | Infrarot |
| Baureihendaten – Energieversorgung und Akkukapazität | 4 NiCd-Akkumulatoren mit je 150 mAh |
| Baureihendaten – Dauerbetrieb | ca. 8 h |
| Baureihendaten – Bereitschaft | ca. 1 Monat |
| Baureihendaten – Zentrierfunktion | Selbstzentrierung |
| Baureihendaten – Tastmechanik | Schutzmembran |
| Baureihendaten – seitliche Auslenkung | 26 mm bei 43-mm-Taststift |
| Baureihendaten – axialer Auslenkweg | 10 mm |
| Baureihendaten – maximale Antastgeschwindigkeit | 3 m/min |
| Baureihendaten – Schutzart | IP55 nach DIN 40050 |
| Baureihendaten – Betriebstemperatur | 10 bis 40 °C |
| Baureihendaten – Lagertemperatur | −20 bis 50 °C |
| Baureihendaten – Gewicht mit ISO 40 | ca. 2,1 kg |
