Produktbeschreibung

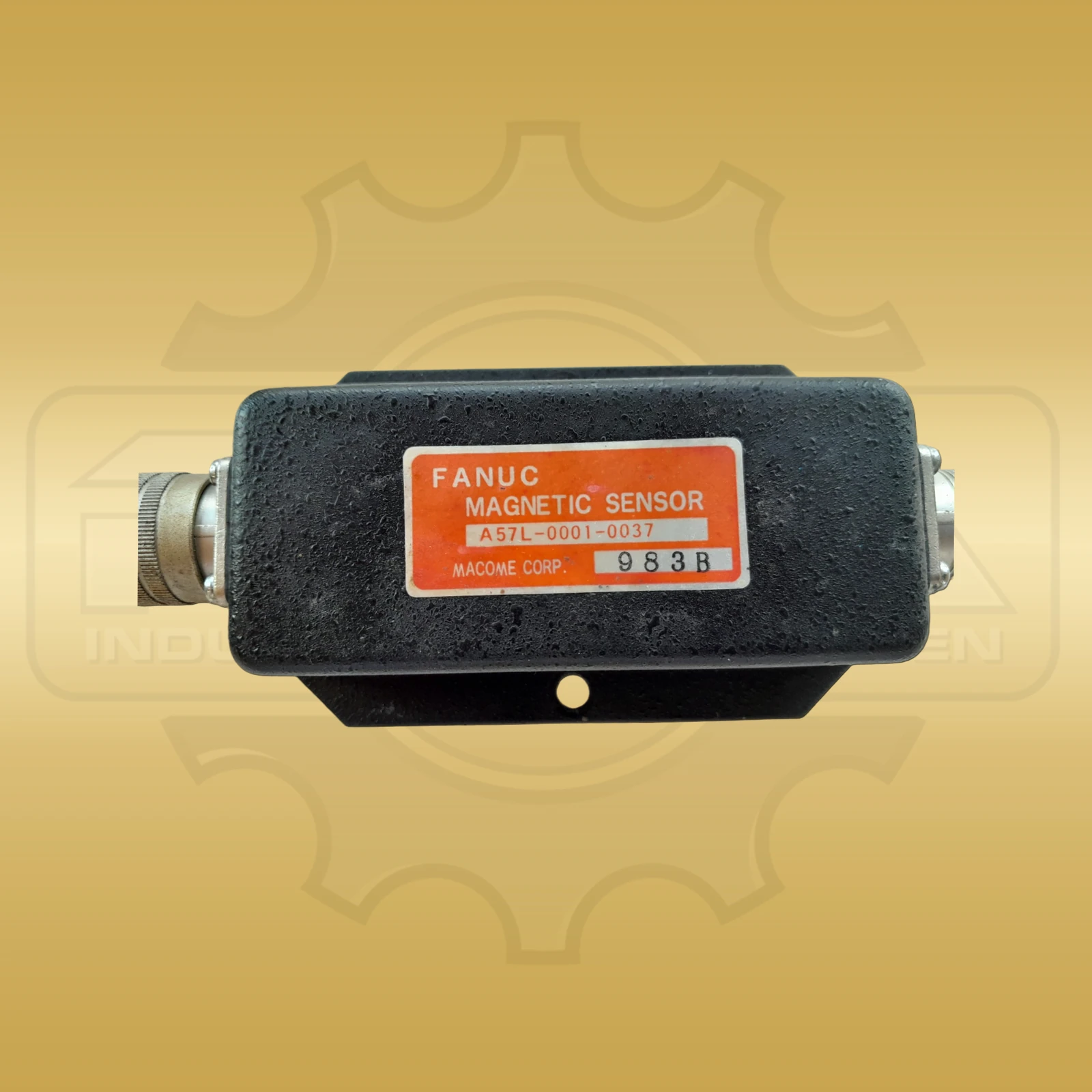

Der Fanuc A57L-0001-0037 ist ein magnetisches Sensorsystem für die orientierte Positionierung von Werkzeugmaschinenspindeln. Die FANUC-Dokumentation ordnet die Ausführung dem magnetischen Spindelorientierungsverfahren zu: Ein auf der Spindel angebrachtes Magnetisierungselement wird vom Sensorkopf erfasst, während der zugehörige Verstärker die Signale für die Orientierungssteuerung bereitstellt. Die Variante ohne zusätzlichen Buchstabensuffix entspricht der Standardausführung Typ II und ist für Spindeldrehzahlen bis 12.000 min⁻¹ beschrieben. Das standardmäßige Magnetisierungselement misst 30 × 50 mm und wiegt 33 g mit einer Toleranz von ±1,5 g. FANUC nennt einen zulässigen Montageradius von 40 bis 110 mm, einen Luftspalt zwischen Magnetisierungselement und Sensor von 1,0 bis 2,0 mm sowie eine axiale Mittenabweichung von 0 bis +2,0 mm. Der Verstärker wird mit 15 V DC ±5 % versorgt und nimmt höchstens 100 mA auf. Zwei differenzielle Signalkanäle, MSA–MSB und LSA–LSB, liefern jeweils einen Impuls pro Umdrehung. Der dokumentierte Arbeitstemperaturbereich reicht von 0 bis +50 °C. Zum Aufbau gehören Sensorkopf, Verstärker, Magnetisierungselement und ein 500 mm langes Anschlusskabel. Die Montagezeichnung weist außerdem zwei M4-Befestigungen am Sensorkopf und zwei Bohrungen mit 5,4 mm Durchmesser am Verstärker aus. Für den Ersatzteilabgleich sind die vollständige Kennung A57L-0001-0037, die Typ-II-Ausführung, die vorhandenen Baugruppen und die Anschlussgeometrie maßgeblich. Abweichende Suffixvarianten wie /P, /Q, /R, /S oder /T besitzen andere Magnetisierungselemente und Drehzahlgrenzen und sind deshalb getrennt zu betrachten. Die Außenmaße des angebotenen Systems sind mit 120 × 60 × 30 mm dokumentiert; das angegebene Gewicht beträgt 0,2 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC AC Spindle Motor – Magnetic Sensor Orientation |
| Hersteller-/Bestell-/Identnummer | A57L-0001-0037 |
| Geräteart | Magnetisches Sensorsystem mit Verstärker |
| Funktion | Magnetische Erfassung zur Spindelorientierung |
| Sensorausführung | Standard, Typ II |
| Maximale Spindeldrehzahl | 12.000 min⁻¹ |
| Magnetisierungselement | Standardausführung, rechteckig |
| Magnetisierungselement – Maße | 30 × 50 mm |
| Magnetisierungselement – Gewicht | 33 g ±1,5 g |
| Montageradius | 40 bis 110 mm ab Spindelmitte |
| Luftspalt | 1,0 bis 2,0 mm zwischen Magnetisierungselement und Sensor |
| Zulässige Mittenabweichung | 0 bis +2,0 mm |
| Versorgungsspannung | 15 V DC ±5 % |
| Stromaufnahme | Maximal 100 mA |
| Signalkanäle | MSA–MSB und LSA–LSB, jeweils 1 Signal pro Umdrehung |
| Betriebstemperatur | 0 bis +50 °C |
| Kabellänge | 500 mm |
| Abmessungen | 120 × 60 × 30 mm |
| Gewicht | 0,2 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Fanuc A05B-2518-C200
Preis auf Anfrage
Beispielbild Fanuc A05B-2518-C302#EGN
Preis auf Anfrage
Beispielbild Fanuc A05B-2601-C412
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Wofür wird der Fanuc A57L-0001-0037 eingesetzt?
Das Sensorsystem erfasst die Lage eines Magnetisierungselements an der Spindel und liefert dem FANUC-Orientierungssystem die Signale für eine definierte Spindelposition.
Welche Drehzahl und Montageabstände gelten für die Standardausführung?
Für die Standardausführung Typ II nennt FANUC maximal 12.000 min⁻¹, einen Montageradius von 40 bis 110 mm und einen Luftspalt von 1,0 bis 2,0 mm.
