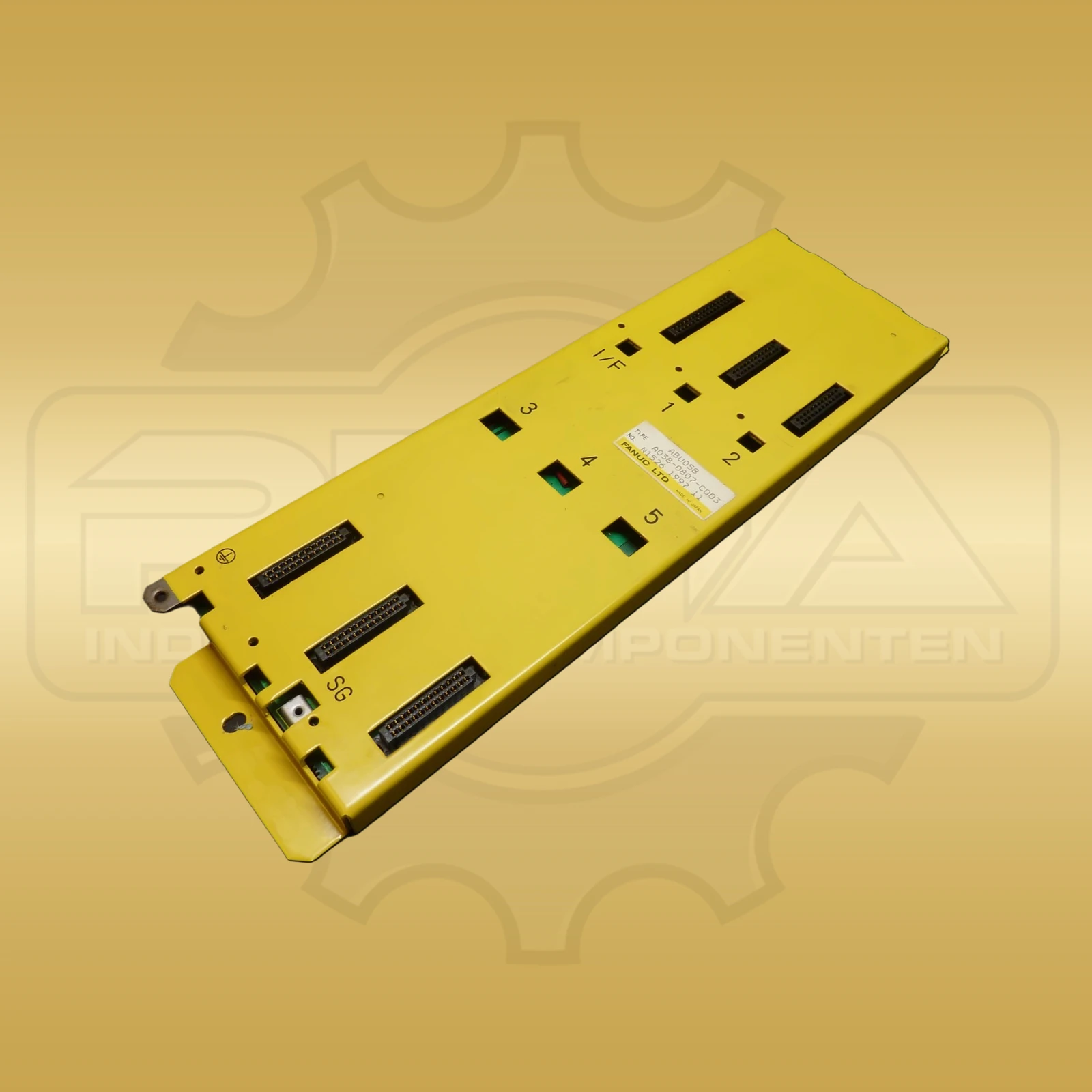

Beispielbild Fanuc A03B-0807-C003
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

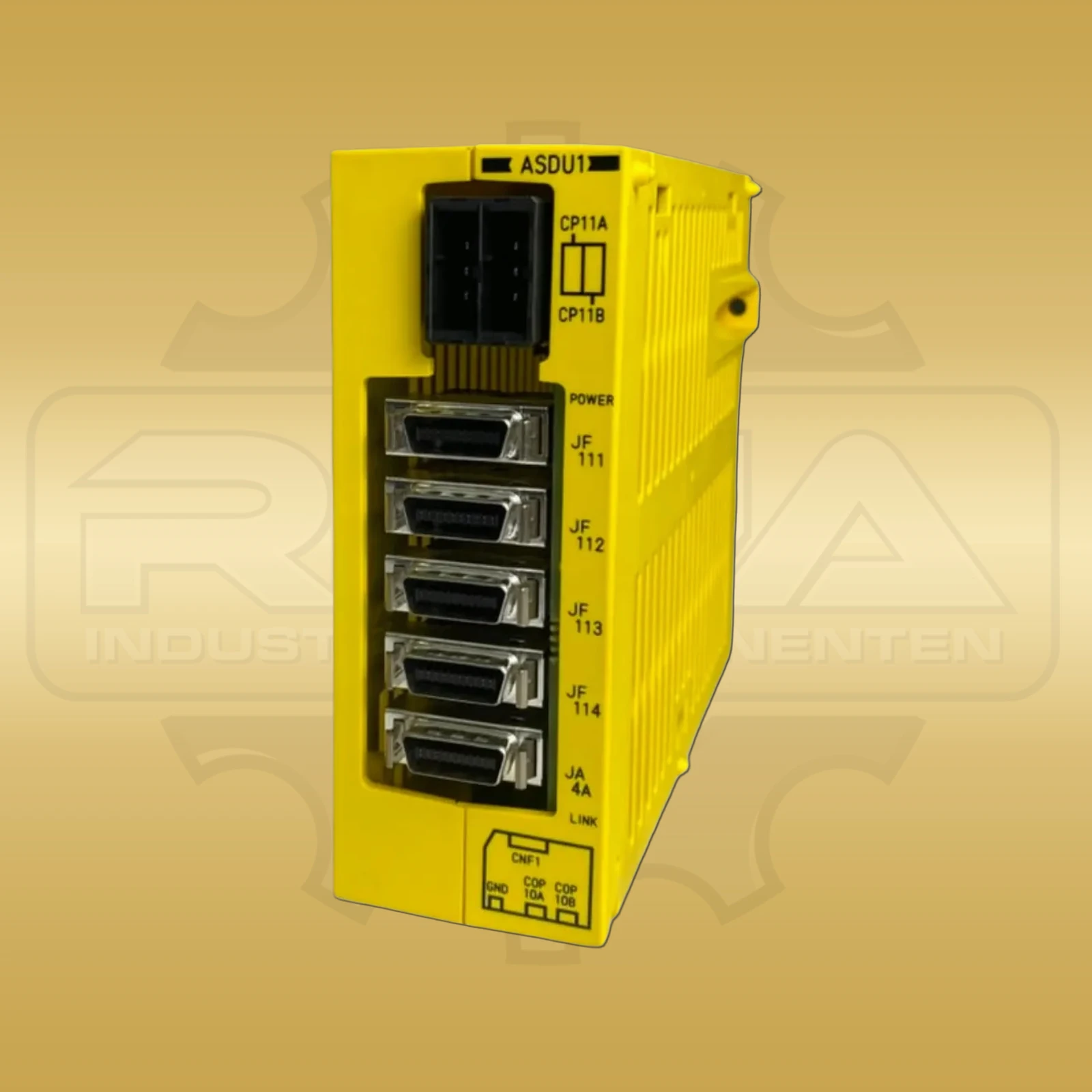

Der Fanuc A06B-6061-C202 ist die analoge Ausführung der separaten Detektorschnittstelle für modulare FANUC-CNC-Steuerungen. Im Verbindungshandbuch wird die vollständige Bestellnummer A06B-6061-C202 ausdrücklich als analoge Basiseinheit für vier Achsen geführt. An den Eingängen JF111 bis JF114 lassen sich bis zu vier separate Messsysteme mit analogem 1-Vp-p-Ausgang anschließen. Die Kommunikation zur Steuerung beziehungsweise zum vorgeordneten Servo- oder Spindelverstärker erfolgt über die optische FSSB-Linie; dafür besitzt das Modul die Anschlüsse COP10A und COP10B. Die Versorgung erfolgt extern mit 24 V DC bei einer Toleranz von ±10 Prozent. Für die Basiseinheit dokumentiert FANUC einen Strombedarf von 0,9 A einschließlich der angeschlossenen Detektoren und eine Leistungsaufnahme von 9 W. Über CNF1 kann eine zusätzliche digitale Einheit angebunden werden; bei Grund- und Zusatzeinheit steigt der dokumentierte Versorgungsbedarf auf 1,5 A und 14 W. Der Anschluss JA4A ist für den Batteriefall separater Absolutwertgeber vorgesehen. FANUC erlaubt die Montage mit Schrauben oder auf einer DIN-Schiene. Für den Schaltschrankbau fordert das Handbuch eine vertikale Montage in einem vollständig geschlossenen Gehäuse sowie jeweils 100 mm Freiraum oberhalb und unterhalb der Einheit. Die offizielle Maßzeichnung nennt 150 mm Höhe, 50 mm Breite und 122 mm Tiefe bei einer Masse von 0,4 kg. Damit sind Bauform, elektrische Eckdaten und Schnittstellen eindeutig an die Variante A06B-6061-C202 gebunden. Beim Austausch bleiben die vollständige Bestellnummer, der analoge 1-Vp-p-Eingang und die Einbindung in die vorhandene FSSB-Topologie entscheidend.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC Separate Detector Interface Unit |
| Hersteller-/Bestell-/Identnummer | A06B-6061-C202 |
| Geräteart | Analoge Separate-Detector-Schnittstelleneinheit |
| Detektorschnittstelle | Analog 1 Vp-p |
| Achskapazität | 4 analoge Detektoren |
| Systemanbindung | Optische FSSB-Linie |
| Versorgungsspannung | 24 V DC ±10 % |
| Strombedarf Basiseinheit | 0,9 A einschließlich Detektoren |
| Leistungsaufnahme Basiseinheit | 9 W |
| Detektoranschlüsse | JF111, JF112, JF113 und JF114 |
| FSSB-Anschlüsse | COP10A und COP10B |
| Erweiterungsanschluss | CNF1 für zusätzliche digitale Einheit |
| Montage | Schraubbefestigung oder DIN-Schiene |
| Abmessungen | 150 × 50 × 122 mm (H × B × T) |
| Gewicht | 0,4 kg |
Ähnliche Artikel
Zum Shop Beispielbild

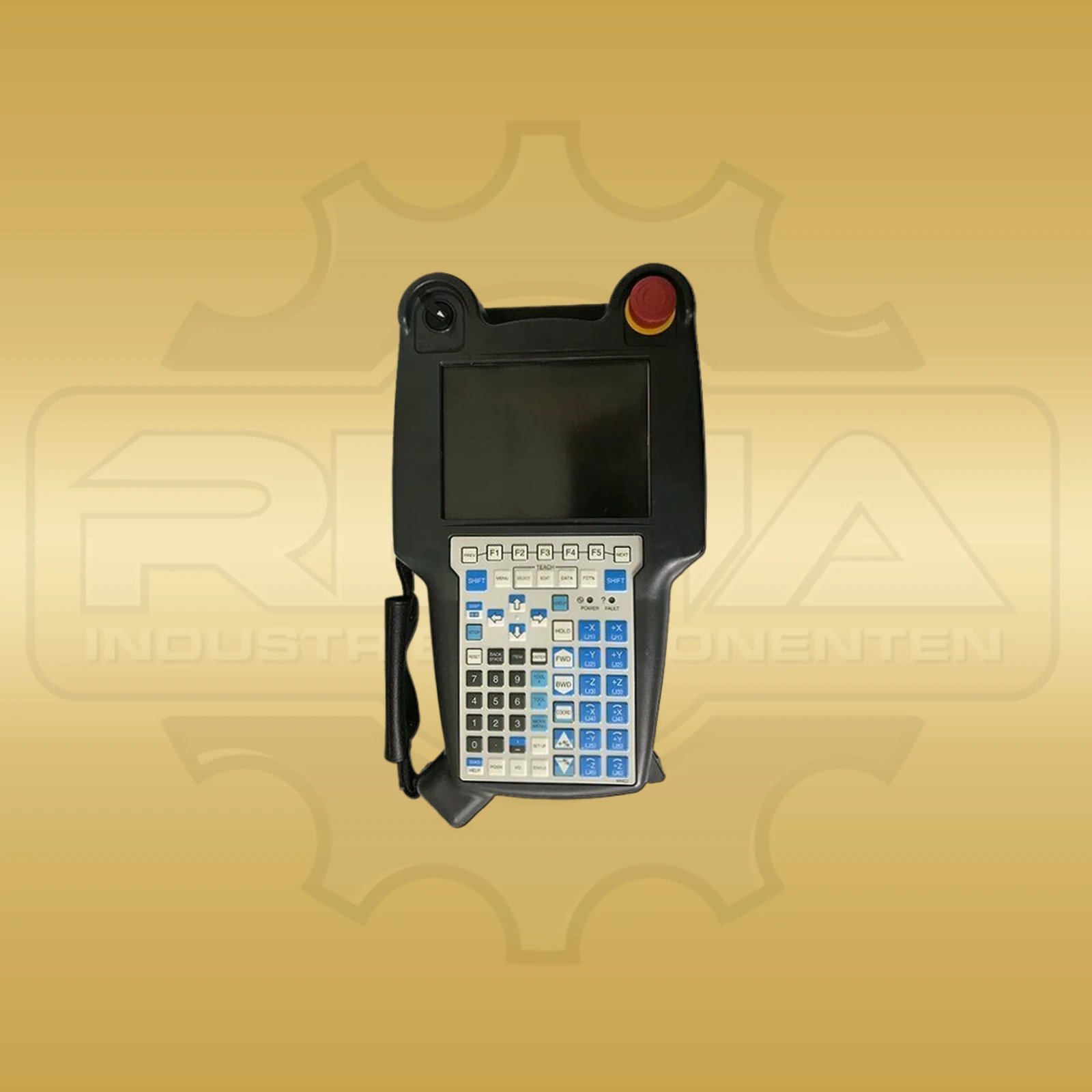

Beispielbild Fanuc A05B-2518-C200
Preis auf Anfrage

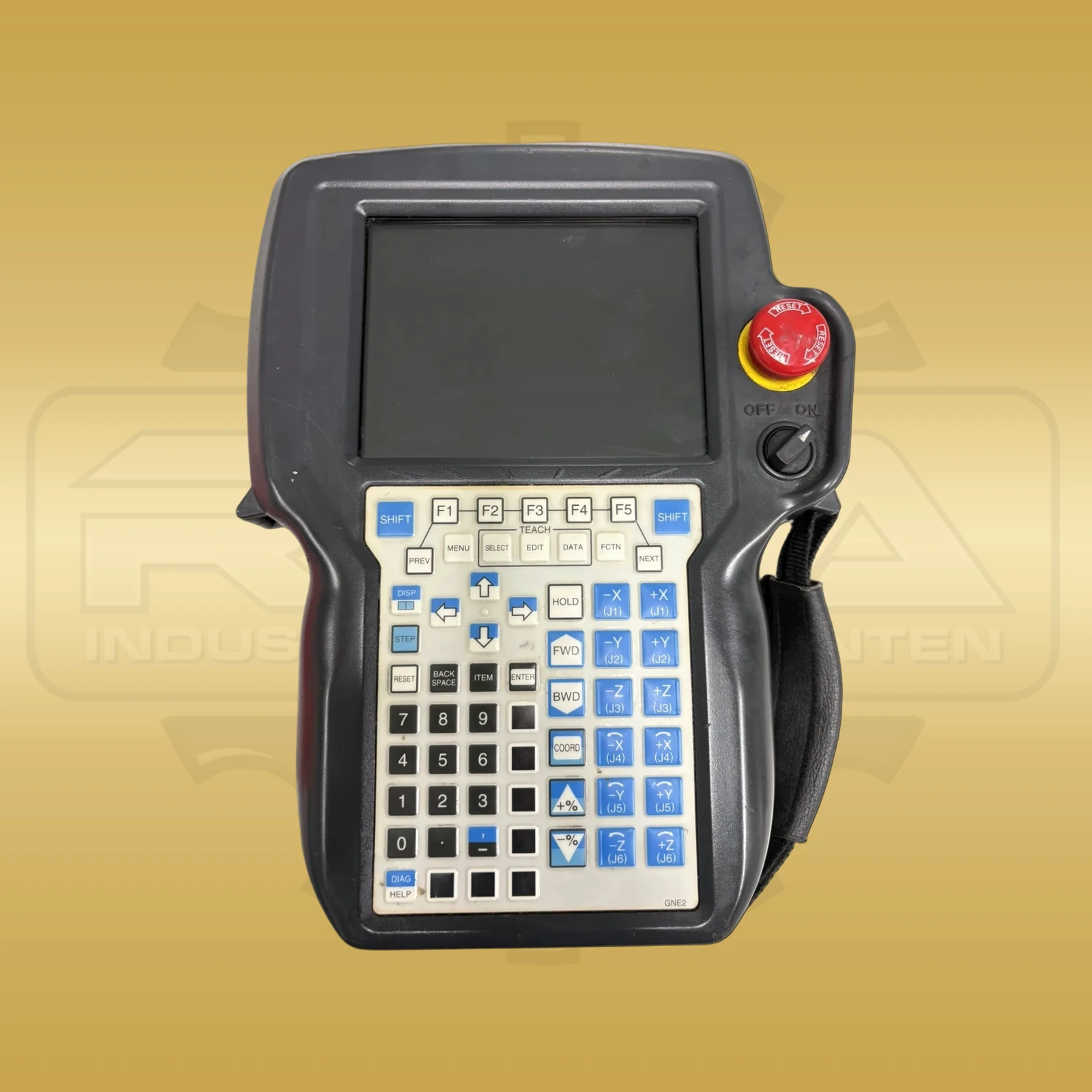

Beispielbild Fanuc A05B-2518-C302#EGN
Preis auf Anfrage
Beispielbild Fanuc A05B-2601-C412
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Messsysteme unterstützt der Fanuc A06B-6061-C202?
Die analoge Basiseinheit unterstützt bis zu vier separate Detektoren mit einem analogen Ausgangssignal von 1 Vp-p. Die Eingänge sind als JF111 bis JF114 dokumentiert.
Welche Versorgung und Montage benötigt das Modul?
Die Einheit wird extern mit 24 V DC ±10 Prozent versorgt und nimmt im Grundausbau 9 W auf. FANUC sieht Schraubbefestigung oder DIN-Schienenmontage in einem geschlossenen Schaltschrank vor.
