Fanuc A06B-6111-H006#H550
1.340,00 €
exkl. MwSt.
Produktzustand:
Gebraucht, aus Anlagenrückbau
Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

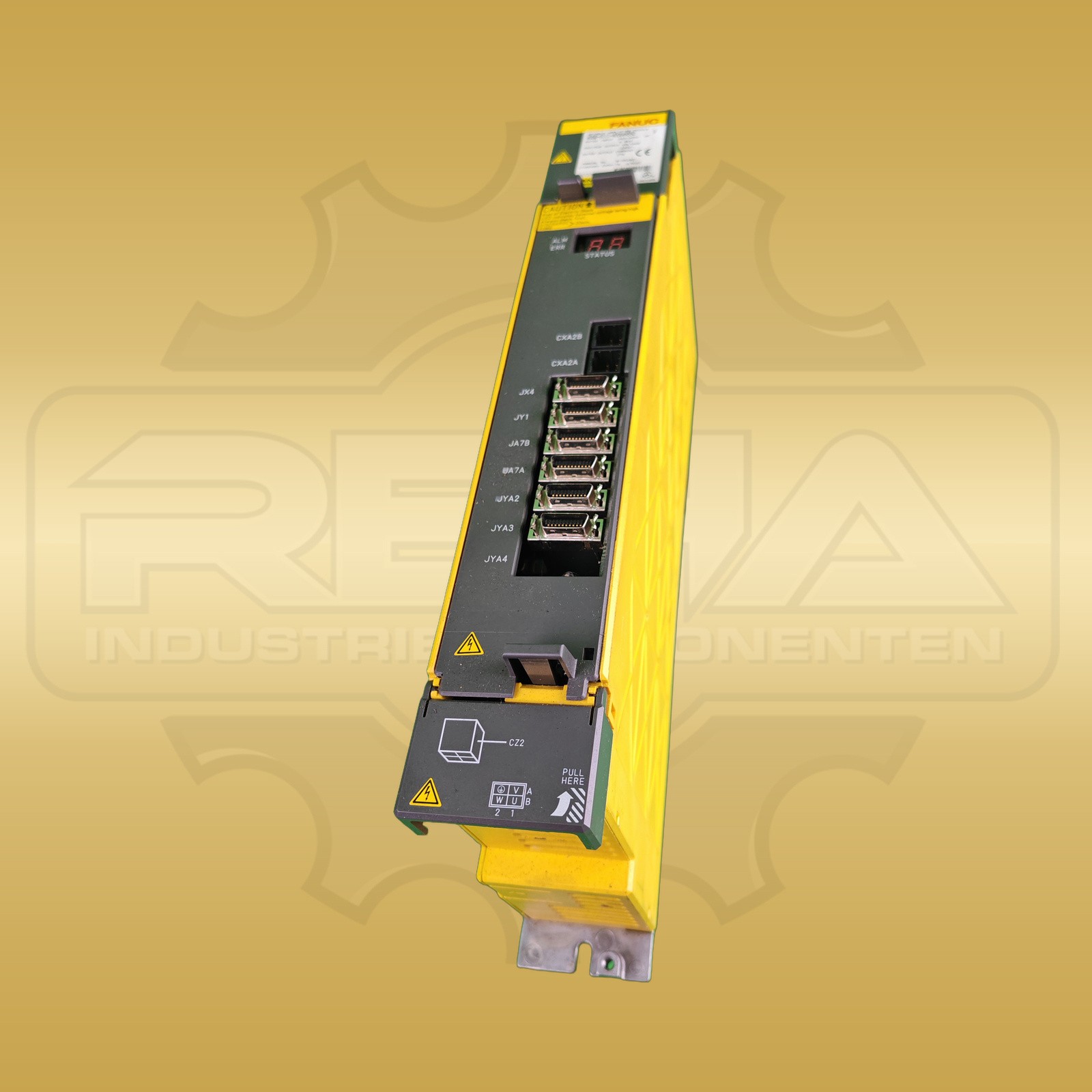

Mit 60 mm Baubreite und einem externen Kühlkörper, der durch einen Ausschnitt in der Schaltschrankrückwand nach außen ragt, sitzt die FANUC A06B-6111-H006#H550 als Spindelverstärkermodul SPM-5.5i direkt im αi-Modulverbund. Den Lüfter für die interne Luftumwälzung zieht man nach oben aus dem Gehäuse, deshalb bleibt über dem Modul ein Wartungsraum frei. Auf der Front liegen die Steckverbinder CXA2A und CXA2B, JX4, JY1, JA7B und JA7A sowie JYA2 und JYA3; der Motor wird unten an der Klemme CZ2 über U, V, W und Schutzleiter angeschlossen. Über JY1 stehen analoge Ausgänge für Lastmesser und Drehzahlanzeige sowie ein analoger Override-Eingang bereit. Eine zweistellige Statusanzeige mit ALM- und ERR-Leuchte zeigt Status- und Alarmcodes direkt am Gerät. Als Ausführung TYPE A der 200-V-Eingangsreihe besitzt das Modul einen Eingang für den Spindelsensor und ist auf CNC-Steuerungen der i-Serie MODEL B abgestimmt. Den 300-V-Gleichspannungszwischenkreis liefert ein vorgeschaltetes FANUC-Netzteilmodul. Der Leistungsteil arbeitet mit sinusförmiger PWM über eine IGBT-Brücke und stellt einen Nennausgangsstrom von 27 A bereit. Der Drehzahlregelbereich beträgt 1:100, und bei Lastwechseln zwischen 10 und 100 Prozent bleibt die Drehzahlschwankung unter 0,1 Prozent der Höchstdrehzahl. Für die Schaltschrankauslegung nennt FANUC bei 3,7 kW Motornennleistung 120 W Gesamtverlustwärme, davon 36 W im Schrank, bei 5,5 kW sind es 171 W beziehungsweise 41 W; den Versand genau dieses Moduls aus Deutschland stimmen wir auf Ihre Bestellung ab. Das Gewicht liegt bei 6,1 kg, die angegebene Bautiefe ist ein gerundeter Schätzwert.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC αi-Serie, 200-V-Eingangsreihe |
| Hersteller-/Bestell-/Identnummer | A06B-6111-H006#H550 |
| Geräteart | Spindelverstärkermodul SPM-5.5i, TYPE A (ein Spindelsensoreingang) |
| Nennausgangsstrom | 27 A |
| Regelverfahren Leistungsteil | Sinus-PWM mit IGBT-Brücke |
| Drehzahlregelbereich | 1:100 |
| Drehzahlschwankung | max. 0,1 % der Höchstdrehzahl bei 10–100 % Last |
| Zwischenkreis | 300 V DC aus vorgeschaltetem Netzteilmodul |
| Verlustleistung gesamt | 120 W bei 3,7 kW / 171 W bei 5,5 kW Motornennleistung |
| Verlustwärme im Schaltschrank | 36 W bei 3,7 kW / 41 W bei 5,5 kW Motornennleistung |
| Signalanschlüsse | CXA2A/CXA2B, JX4, JY1, JA7B, JA7A, JYA2, JYA3 |
| Motoranschluss | Klemme CZ2 mit U, V, W und Schutzleiter |
| Analoge Ein- und Ausgänge | Lastmesser- und Drehzahlausgang, Override-Eingang an JY1 |
| Diagnoseanzeige | Zweistellige Statusanzeige mit ALM- und ERR-LED |
| Bauform und Kühlung | 60 mm breit, externer Kühlkörper, Innenlüfter nach oben ausziehbar |
| Schnittstelle zur CNC | CNC der i-Serie MODEL B |
| Abmessungen | ca. 60 × 380 × 270 mm |
| Gewicht | 6,1 kg |
FANUC Alpha-/Beta-Antriebe Fehlercodes
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Wie hoch ist die Verlustleistung des SPM-5.5i?
Bei 3,7 kW Motornennleistung beträgt die Gesamtverlustleistung 120 W, davon verbleiben 36 W im Schaltschrank. Bei 5,5 kW sind es 171 W beziehungsweise 41 W; der Rest wird über den externen Kühlkörper abgeführt.
