Alpha Series Spindelverstärkermodul

Fanuc A06B-6102-H226#H520

2.010,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

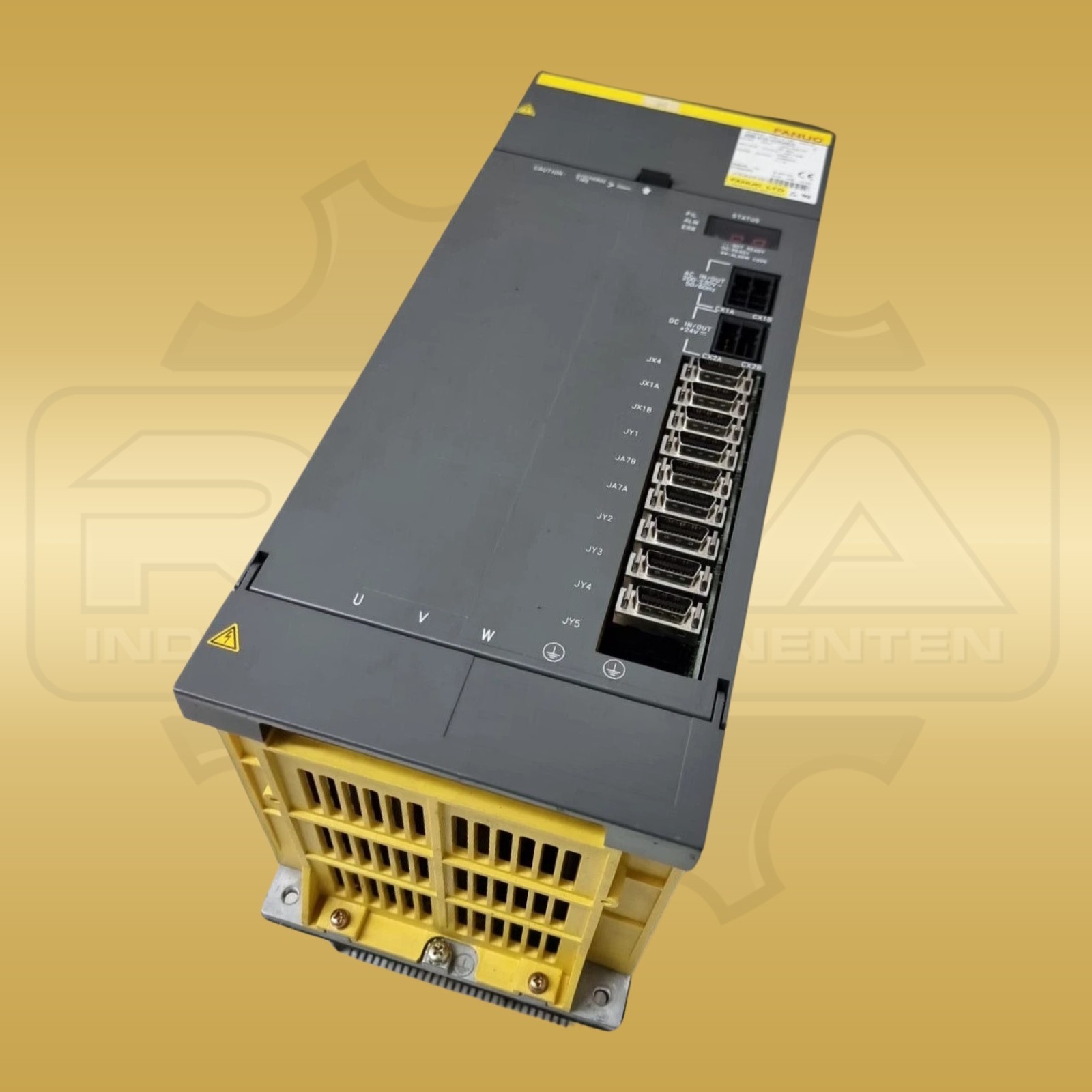

Im FANUC A06B-6102-H226#H520 steckt ein Spindelverstärkermodul der Alpha-Serie mit der Modulbezeichnung SPM-26. Innerhalb eines CNC-Antriebssystems übernimmt die Baugruppe die Leistungselektronik des Spindelkanals. Die vollständige Kennung mit dem Suffix #H520 bezeichnet die hier angebotene Ausführung; die zugehörige Einheitenspezifikation lautet A06B-6102-H226.

Elektrisch wird das Modul aus einem Zwischenkreis mit 283 bis 325 V DC gespeist. Als Nenneingangsleistung sind 29,8 kW angegeben. Ausgangsseitig liegen die Grenzwerte bei 230 V AC und 111 A. Die Type-I-Schnittstelle grenzt die Ausführung innerhalb der SPM-26-Familie ab. Für den Aufbau sind außerdem die Verdrahtungsplatine A20B-1006-0488 und die Leiterplattenspezifikation A20B-2902-0390 ausgewiesen. Die modulinterne Zuordnung aus Einheitenspezifikation, Verdrahtungsplatine und Leiterplatte trennt die Leistungsbaugruppe von benachbarten SPM-26-Varianten. Auch die beiden Lüftertypen gehören zur spezifischen Konfiguration dieses Moduls.

Die Kühlung verteilt sich auf zwei konkret bezeichnete Gebläse: A90L-0001-0335/B für die externe und A90L-0001-0422 für die interne Luftführung. Mit 150 mm Breite, 380 mm Höhe und 307 mm Tiefe besitzt das Verstärkermodul ein schmales, hochformatiges Gehäuse; das Gewicht beträgt 8 kg. Diese Angaben unterstützen den mechanischen Abgleich von Einbauplatz, Luftführung und Anschlusssituation. Für die Identifikation bleiben die vollständige FANUC-Nummer A06B-6102-H226#H520, das Modulmodell SPM-26 sowie die beiden Platinenkennungen die zentralen Merkmale.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Fanuc
Produktreihe FANUC Alpha Series
Hersteller-/Bestell-/Identnummer A06B-6102-H226#H520
Geräteart Spindelverstärkermodul

Leistungsdaten

Nenneingangsleistung 29,8 kW
Maximale Ausgangsspannung 230 V AC
Maximaler Ausgangsstrom 111 A

Schnittstellen

Schnittstellentyp Type I

Einbau und Umgebung

Externes Kühlgebläse A90L-0001-0335/B
Internes Kühlgebläse A90L-0001-0422

Maße und Gewicht

Abmessungen 150 × 380 × 307 mm
Gewicht 8 kg

Weitere Angaben

Modulmodell SPM-26
Einheitenspezifikation A06B-6102-H226
Zwischenkreiseingang 283–325 V DC
Verdrahtungsplatine A20B-1006-0488
Leiterplattenspezifikation A20B-2902-0390
