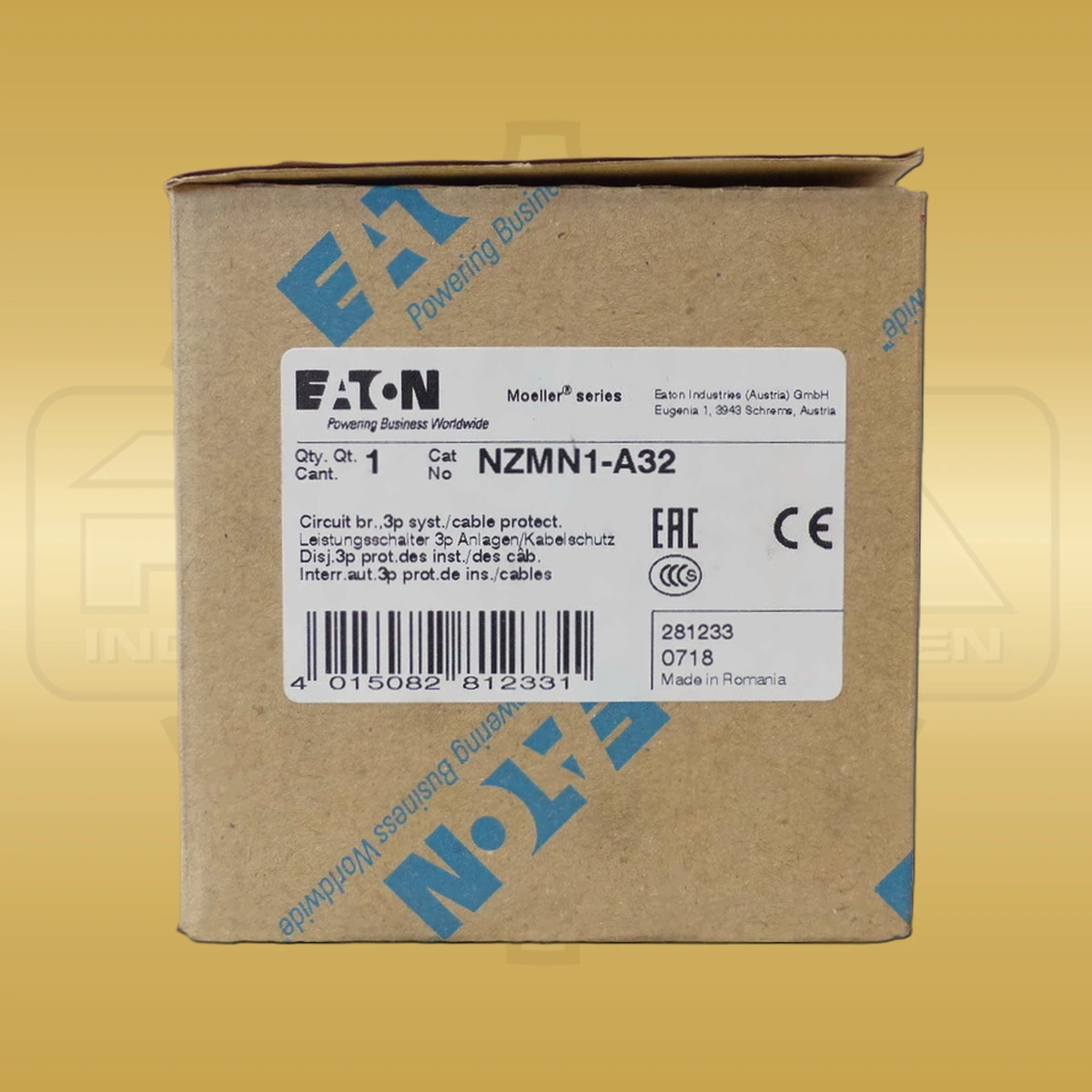

Eaton NZMN1-A32
180,00 €
Versanddienstleister
Eaton NZMN1-4-A100
250,00 €
exkl. MwSt.
Produktzustand:
Gebraucht, aus Anlagenrückbau
Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Lieferbar · Versand in ca. 1–2 Werktagen
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Thermomagnetische Auslösung und vier Hauptpole kennzeichnen den Eaton NZMN1-4-A100. Der Kompaktleistungsschalter gehört zur Baugröße NZM1 und besitzt einen Bemessungsstrom von 100 A. Seine Überlasteinstellung Ir lässt sich im Bereich von 80 bis 100 A einstellen. Davon getrennt liegt der Einstellbereich der unverzögerten Kurzschlussauslösung bei 600 bis 1.000 A. Die beiden Einstellbereiche betreffen unterschiedliche Auslösefunktionen und sind keine gleichartigen Stromgrenzen. Die Bemessungsbetriebsspannung Ue beträgt 690 V AC, ebenso die Bemessungsisolationsspannung Ui. Für die Bemessungsstoßspannungsfestigkeit Uimp gilt ein Wert von 6 kV. Diese Spannungsangaben bezeichnen unterschiedliche elektrische Eigenschaften des Schalters. Beim konkreten Angebot des NZMN1-4-A100 mit Versand aus Deutschland beträgt das Bemessungsbetriebskurzschlussausschaltvermögen Ics 50 kA bei 400/415 V und 50/60 Hz. Bei 690 V und derselben Frequenz beträgt Ics 7,5 kA. Die zugehörige Spannung ist deshalb Bestandteil der jeweiligen Ausschaltvermögensangabe. Der Anschluss des Hauptstromkreises erfolgt über Rahmenklemmen auf der Vorderseite. Zur manuellen Betätigung besitzt der Schalter einen Kipphebel. Die mechanische Ausführung ist für den Festeinbau vorgesehen. Im Bereich der Betätigungsorgane gilt IP20 als Grundschutzart; diese Angabe beschreibt den betreffenden Gerätebereich. Die Gehäuseabmessungen betragen 120 mm in der Breite, 145 mm in der Höhe und 84,5 mm in der Tiefe. Das Produktgewicht liegt bei 1,335 kg, ohne gesonderte Netto- oder Bruttokennzeichnung. Die vollständige Typbezeichnung NZMN1-4-A100 und die Bestellnummer 265819 gehören zu dieser vierpoligen 100-A-Ausführung. Überlastbereich, Kurzschlussauslösung und spannungsbezogene Ics-Werte ergänzen ihre elektrischen Kenndaten.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Eaton |
|---|---|
| Produktreihe | NZM1 |
| Hersteller-/Bestell-/Identnummer | NZMN1-4-A100 |
| Geräteart | Kompaktleistungsschalter |
| Polzahl | 4 |
| Auslösesystem | Thermomagnetisch |
| Bemessungsstrom | 100 A |
| Bemessungsbetriebsspannung Ue | 690 V AC |
| Bemessungsisolationsspannung Ui | 690 V AC |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Überlasteinstellung Ir | 80–100 A |
| Kurzschlussauslösung, unverzögert | 600–1.000 A |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50 kA bei 400/415 V, 50/60 Hz; 7,5 kA bei 690 V, 50/60 Hz |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlusslage | Frontseitig |
| Betätigung | Kipphebel |
| Montage | Festeinbau |
| Schutzart im Betätigungsbereich | IP20, Grundschutzart |
| Abmessungen | 120 × 145 × 84,5 mm |
| Gewicht (Bezugsart nicht angegeben) | 1,335 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Überlast- und Kurzschlusseinstellungen hat der NZMN1-4-A100?
Die Überlasteinstellung Ir reicht von 80 bis 100 A. Die unverzögerte Kurzschlussauslösung liegt im Einstellbereich von 600 bis 1.000 A.
Auf welche Spannung bezieht sich das Ausschaltvermögen von 50 kA?
Das Bemessungsbetriebskurzschlussausschaltvermögen Ics von 50 kA gilt bei 400/415 V und 50/60 Hz. Bei 690 V und 50/60 Hz beträgt Ics 7,5 kA.
Was gilt, wenn ein Artikel innerhalb von 14 Tagen einen Defekt zeigt?
Für die Zustandskategorien „Gebraucht, aus Anlagenrückbau“ und „Neu, Lagerware“ gilt das vertragliche 14-tägige Rückgaberecht bei Defekt. Der Defekt muss innerhalb von 14 Kalendertagen nach Ablieferung auftreten und innerhalb derselben Frist in Textform gemeldet werden.
Voraussetzungen sind insbesondere ein vollständig unbeschädigtes REHA-Manipulationssiegel und unsere RMA-Freigabe vor der Rücksendung. Bei einem berechtigten Fall entscheiden wir zwischen Ersatzlieferung und Kaufpreiserstattung. Details in § 11 AGB.
Welche Versandarten und Lieferzeiten sind möglich?
Versandart, Versandkosten und voraussichtliche Lieferzeit werden für den konkreten Auftrag bestätigt. Je nach Artikel, Versandziel und Dringlichkeit prüfen wir Paket-, Express- oder Speditionsversand sowie eine Abholung.
Ein Liefertermin ist nur verbindlich, wenn wir ihn ausdrücklich als verbindlich bestätigen.
Welche Zahlungsarten gelten?
Es gelten die im Angebot, Bestellvorgang oder in der Auftragsbestätigung genannten Zahlungsbedingungen. Je nach Auftrag und Kunde erfolgt die Zahlung per Vorkasse oder auf Rechnung.
Für Neukunden sowie Lieferungen nach Österreich und in die Schweiz ist grundsätzlich Vorkasse vorgesehen, sofern wir keine andere Zahlungsart bestätigen.
Kann ich einen falsch bestellten oder nicht kompatiblen Artikel zurückgeben?
Nein. Für B2B-Kunden besteht kein allgemeines Rückgabe-, Umtausch-, Stornierungs- oder Widerrufsrecht. Fehl- und Doppelbestellungen sowie mangelnde Eignung oder Kompatibilität mit der Kundenanlage sind nicht vom 14-tägigen Rückgaberecht bei Defekt erfasst. Details in § 12 AGB.
Sind individuelle Preise bei mehreren Artikeln möglich?
Sie können für mehrere Artikel oder größere Mengen ein individuelles Angebot anfragen. Wir prüfen anschließend Verfügbarkeit und Preis für den konkreten Bedarf; ein Anspruch auf einen Mengenrabatt besteht nicht. Schnelle Anfrage öffnen.
Kauft REHA-Industriekomponenten auch Industrie-Ersatzteile an?
Ja, Sie können uns Komponenten aus der Automatisierungs- und Antriebstechnik zum Ankauf anbieten. Senden Sie uns dafür möglichst vollständige Typnummern, Mengen, Zustandsangaben und Fotos.
Nach der Prüfung teilen wir Ihnen mit, ob und zu welchen Konditionen ein Ankauf möglich ist. Mehr zum Ankauf.
