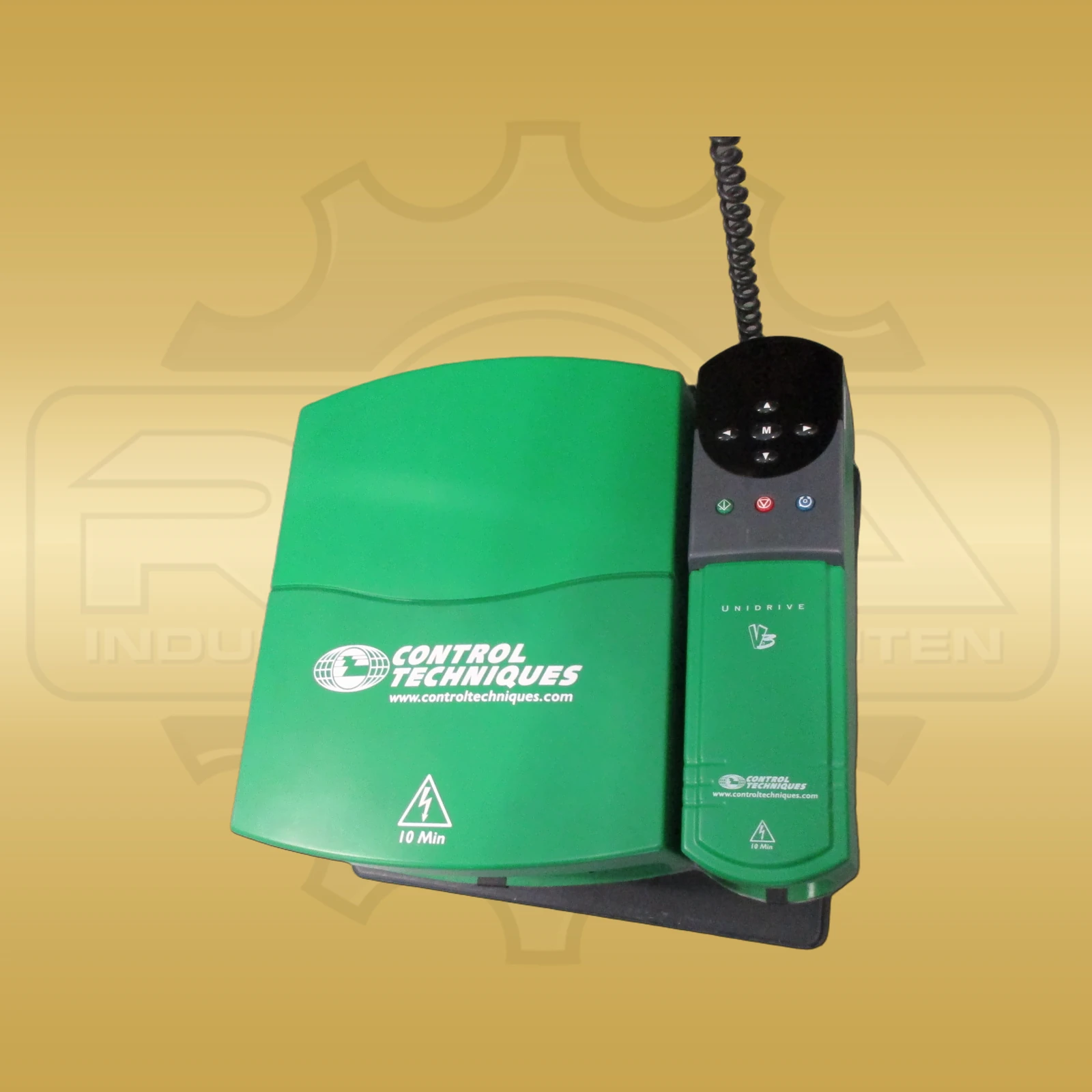

Control Techniques UNI3404
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Eigenbelüftung und die Baugröße 3 prägen die konstruktive Einordnung des Control Techniques UNI3404. Der Frequenzumrichter gehört zur Reihe Unidrive Classic und ist für eine maximale Motornennleistung von 30 kW beziehungsweise 40 HP dokumentiert. Seine dreiphasige Netzversorgung umfasst 380 bis 480 V AC mit einer Toleranz von ±10 % und 48 bis 62 Hz. Bei 400 V beträgt die Gerätenennleistung 41 kVA. Für 3 kHz Taktfrequenz und 40 °C Umgebungstemperatur nennt die Betriebsanleitung 60 A Gerätenennstrom. Der kurzzeitige Gerätestrom erreicht 90 A für 60 Sekunden; für vier Sekunden sind im Closed-Loop-Betrieb 105 A angegeben. Der typische Eingangsstrom liegt bei 52 A, der maximale Eingangsstrom bei 66 A. Als Netzsicherung ist 80 A in der Ausführung gG HRC nach IEC 269 aufgeführt. Die Leistungsklemmen der Baugröße 3 sind als M8-Gewindebolzen ausgeführt. Die Unidrive-Plattform unterstützt geberlosen Open-Loop-Betrieb sowie geberbehafteten Closed-Loop-Betrieb. Für Baugröße 3 stehen Taktfrequenzen von 3, 4,5, 6, 9 und 12 kHz zur Verfügung. Mit steigender Taktfrequenz reduziert sich der zulässige Dauerstrom; bei 50 °C reichen die dokumentierten Werte von 44 A bei 3 kHz bis 20,9 A bei 12 kHz. Die zugehörigen Motorleitungslängen sind mit 200, 100, 75 und 50 m für 3, 6, 9 und 12 kHz angegeben. Das Gerät nutzt Eigenbelüftung und besitzt Schutzart IP40. Die Bauform misst 335 × 375 × 260 mm in Höhe, Breite und Tiefe. Das dokumentierte Gewicht der Baugröße 3 beträgt 22 kg. Für die Zuordnung innerhalb einer bestehenden Anlage bleibt die vollständige Kennung UNI3404 maßgeblich.

Control Techniques UNI3404 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Control Techniques
Produktreihe Unidrive Classic
Hersteller-/Bestell-/Identnummer UNI3404
Geräteart dreiphasiger Frequenzumrichter
Baugröße 3
Motornennleistung 30 kW / 40 HP
Gerätenennleistung 41 kVA bei 400 V
Netzanschluss 3 AC 380 bis 480 V ±10 %, 48 bis 62 Hz
Gerätenennstrom 60 A bei 3 kHz und 40 °C
Kurzzeitstrom 90 A für 60 s / 105 A für 4 s im Closed Loop
Eingangsstrom typisch 52 A / maximal 66 A
Taktfrequenzen 3 / 4,5 / 6 / 9 / 12 kHz
Betriebsarten Open Loop und Closed Loop
Leistungsanschluss M8-Gewindebolzen
Belüftung eigenbelüftet mit Lüfter
Schutzart IP40
Abmessungen 335 × 375 × 260 mm (H × B × T)
Gewicht 22 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Leistungs- und Spannungsklasse hat der UNI3404?

Die Variante ist für 30 kW beziehungsweise 40 HP Motornennleistung und einen dreiphasigen Netzanschluss von 380 bis 480 V AC dokumentiert.

Welche mechanischen Daten gelten für den Control Techniques UNI3404?

Die Baugröße 3 misst 335 × 375 × 260 mm in Höhe, Breite und Tiefe; das dokumentierte Gerätegewicht beträgt 22 kg.
