Produktbeschreibung

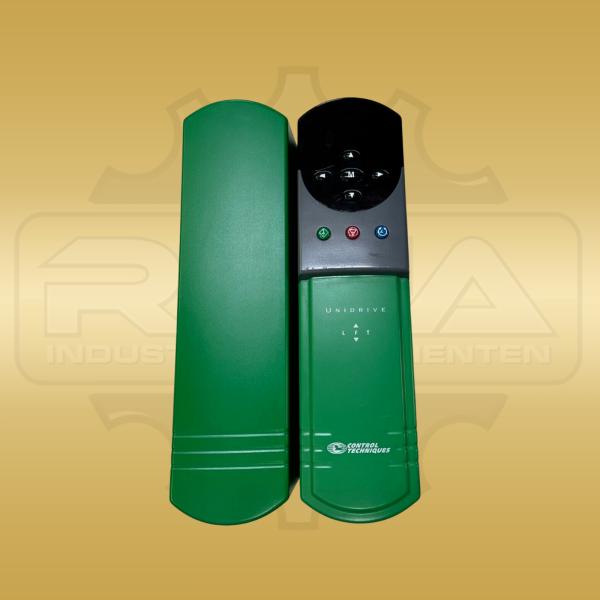

Control Techniques UNI2403 ist ein Frequenzumrichter der klassischen Unidrive-Reihe. Die vollständige Typkennung ordnet das Gerät der 400-V-Klasse und der mechanischen Baugröße 2 zu. Als Nennleistung sind 11 kW beziehungsweise 15 HP angegeben. Für Konstantmomentbetrieb nennt der Produktdatensatz 7,5 kW beziehungsweise 10 HP bei 16 A. Der Eingangsspannungsbereich beträgt 380 bis 480 V AC mit einer dokumentierten Toleranz von ±10 %. Als typischer Eingangsstrom sind 21 A aufgeführt. Der maximale Dauerausgangsstrom beträgt 25 A bei 3 kHz Schaltfrequenz und 40 °C Umgebungstemperatur. Der einstellbare Schaltfrequenzbereich reicht von 3 bis 12 kHz. Innerhalb der Unidrive-Gerätefamilie sind die Betriebsarten Open Loop, Closed Loop Vector, Servo und Regeneration dokumentiert. Die Kühlung erfolgt mit integriertem Lüfter. Der Control-Techniques-Unidrive-Leitfaden erklärt die erste Ziffer nach UNI als Kennzeichen der Baugröße; UNI2403 gehört damit zur Baugröße 2. Für diese Baugröße nennt die Tabelle eine Höhe von 366 mm einschließlich der Halter für Oberflächenmontage, eine Breite von 190 mm und eine Tiefe von 200 mm vor der Montagefläche. Daraus ergeben sich vollständige Außenmaße von 190 × 366 × 200 mm in der Reihenfolge Breite, Höhe und Tiefe. Das dokumentierte Gewicht der Baugröße 2 beträgt 8 kg. Die Maßangaben beziehen sich auf die Oberflächenmontage des Umrichters. Der Leitfaden dokumentiert diese mechanische Zuordnung eindeutig. Typkennung, Spannungsklasse, Leistungsstufe und Baugröße grenzen UNI2403 innerhalb der Unidrive-Reihe ab. Andere Baugrößen besitzen abweichende Außenmaße und Gewichte. Mit einer Nennleistung von 11 kW bei Konstantmoment-Anwendungen bis 7,5 kW deckt der Control Techniques UNI2403 ein breites Spektrum mittlerer bis schwerer Antriebsaufgaben ab, von Förderbändern und Mischern bis hin zu Wicklern und Hubwerken. Die Regenerationsfunktion speist Bremsenergie direkt ins Netz zurück — ein entscheidender Vorteil bei taktgebundenen Prozessen mit häufigen Beschleunigungs- und Verzögerungszyklen, etwa in Verpackungslinien oder Aufzugssystemen. Bei einer kompakten Bauform von nur 190 × 335 × 200 mm und 8 kg Eigengewicht passt der Control Techniques UNI2403 auch in bestehende Schaltschränke mit begrenztem Platzangebot. Ob Nachrüstung älterer Anlagensteuerungen oder Neuinstallation in automatisierten Fertigungsstraßen: Der Unidrive UNI2403 verbindet Flexibilität mit industrieller Zuverlässigkeit.
