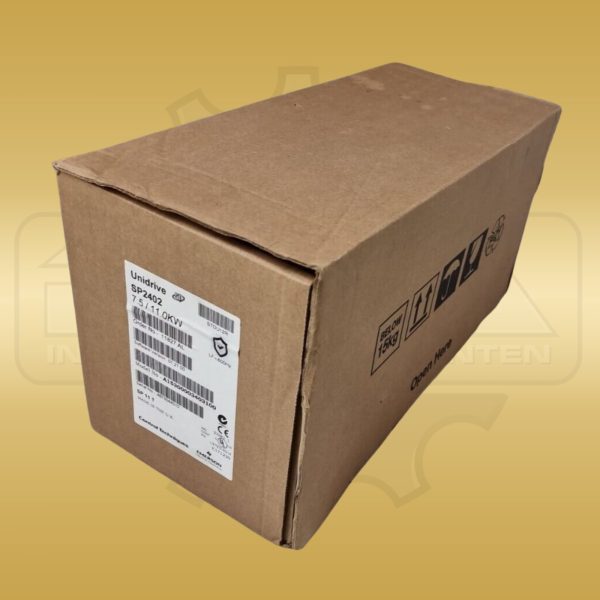

Control Techniques SP2402
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Der Control Techniques SP2402 liefert 21,0 A im Normal-Duty- und 16,5 A im Heavy-Duty-Betrieb. Ausgangsfrequenzen bis 550 Hz sowie Schaltfrequenzen von 3, 6 und 12 kHz sind aufgeführt. Das lüftergekühlte Gerät besitzt STO in SIL 3 beziehungsweise PL e, Schutzart IP20 beziehungsweise NEMA 1 und ein Gewicht von 7 kg. Der Ausgangsfrequenzbereich reicht bis 550 Hz und ergänzt die elektrischen Kennwerte des Umrichters. Die wählbaren Schaltfrequenzen betragen 3, 6 und 12 kHz. Für die serielle Kommunikation besitzt Control Techniques SP2402 Modbus RTU über RS-485. Das Gerät besitzt ein Wandmontagegehäuse der Baugröße 2. Das Gehäuse besitzt IP20 / NEMA 1 und Lüfterkühlung. Hersteller, Produktreihe und Typnummer lauten Control Techniques, Unidrive SP und SP2402. Das hohe Gehäuse besitzt eine frontseitige Bedienebene, seitliche Luftwege und eine rückwärtige Montagekontur. Die Frontplatte bündelt Statusanzeige, Bedientasten und die sichtbaren Gerätekennzeichnungen. Leistungsteil, Steuerelektronik und Kühlung sind in einer rechteckigen Bauform zusammengefasst. Die seitlichen Luftwege führen den Kühlluftstrom entlang des Leistungsteils, während die Rückseite die Montagefläche bildet. Anschlussbereiche für Netz, Motor und Steuerung sind räumlich voneinander gegliedert. Das Geräteprofil umfasst außerdem Ausgangsspannung, Ausgangsstrom, Leistungsstufen, Schaltfrequenzen, Schutzart und Sicherheitsfunktion. Die kompakte Gehäusetiefe hält alle Funktionsbereiche innerhalb der äußeren Kontur. Die vollständigen Außenmaße betragen 155 × 368 × 219 mm. Der Gewichtswert der offiziellen Baugröße entspricht umgerechnet ca. 7,03 kg. Netz-, Motor- und Steueranschlüsse bleiben innerhalb der äußeren Gehäusegrenzen.

Diese Produktfamilie ist auch unter den Markenbezeichnungen Nidec Control Techniques und Emerson Control Techniques bekannt. Maßgeblich für dieses Gerät ist die Typnummer SP2402.

Control Techniques SP2402 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

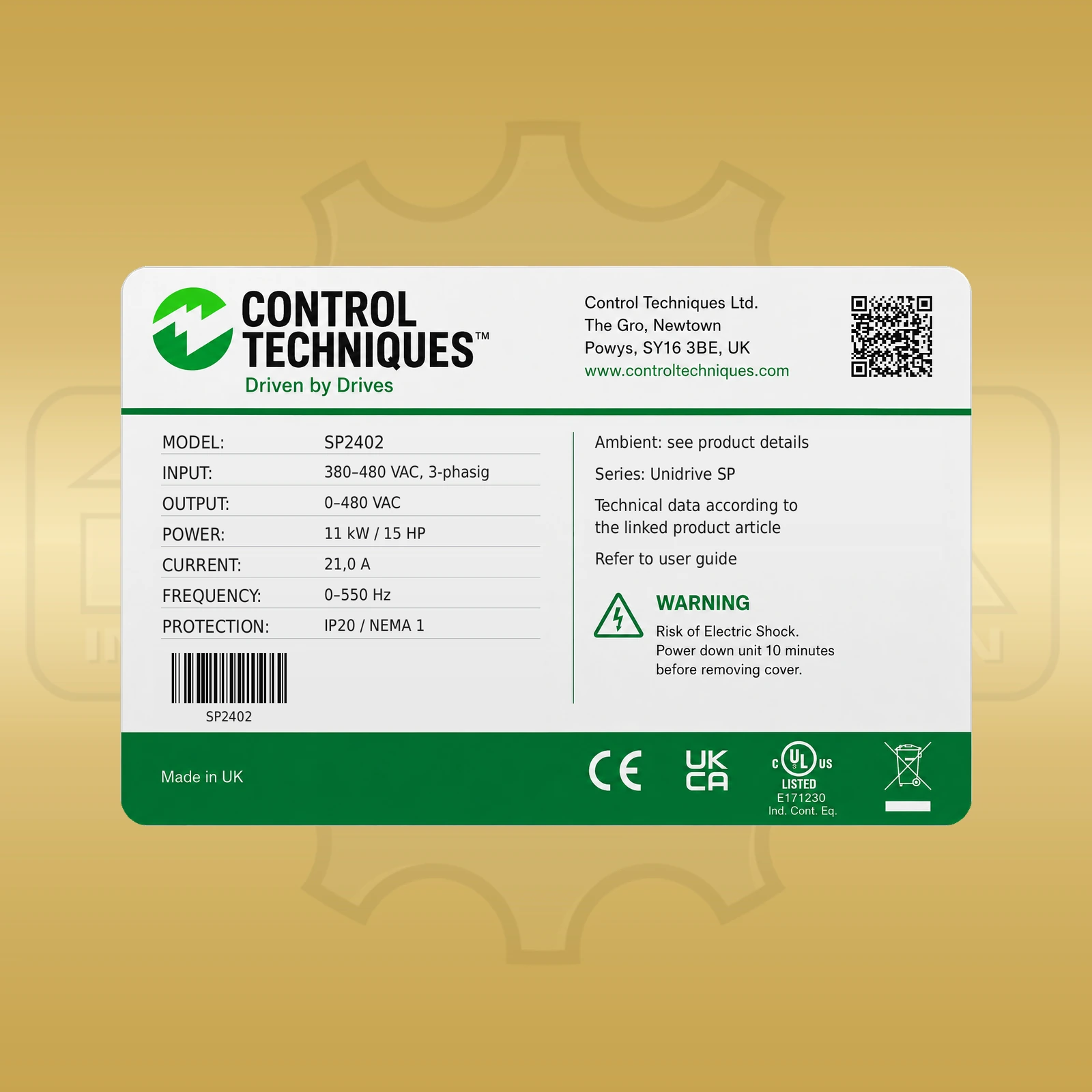

Hersteller Control Techniques
Produktreihe Unidrive SP
Hersteller-/Bestell-/Identnummer SP2402
Eingangsspannung 380–480 VAC, 3-phasig
Eingangsfrequenz 50/60 Hz
Eingangsstrom 20,2 A
Ausgangsspannung 0–480 VAC
Ausgangsstrom (Normal Duty) 21,0 A
Ausgangsstrom (Heavy Duty) 16,5 A
Nennleistung (Normal Duty) 11 kW / 15 HP
Nennleistung (Heavy Duty) 7,5 kW / 10 HP
Ausgangsfrequenz 0–550 Hz
Schaltfrequenz 3 / 6 / 12 kHz
Schutzart IP20 / NEMA 1
Sicherheitsfunktion Safe Torque Off (STO), SIL3 / PLe
Kühlart Lüfterkühlung
Abmessungen 155 × 368 × 219 mm (B × H × T)
Gewicht ca. 7,03 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat Control Techniques SP2402?

Die vollständigen Außenmaße betragen 155 × 368 × 219 mm; das umgerechnete Gewicht beträgt ca. 7,03 kg.

Welche Normal-Duty- und Heavy-Duty-Daten hat Control Techniques SP2402?

Normal Duty umfasst 11 kW / 15 HP und 21,0 A, Heavy Duty 7,5 kW / 10 HP und 16,5 A.
