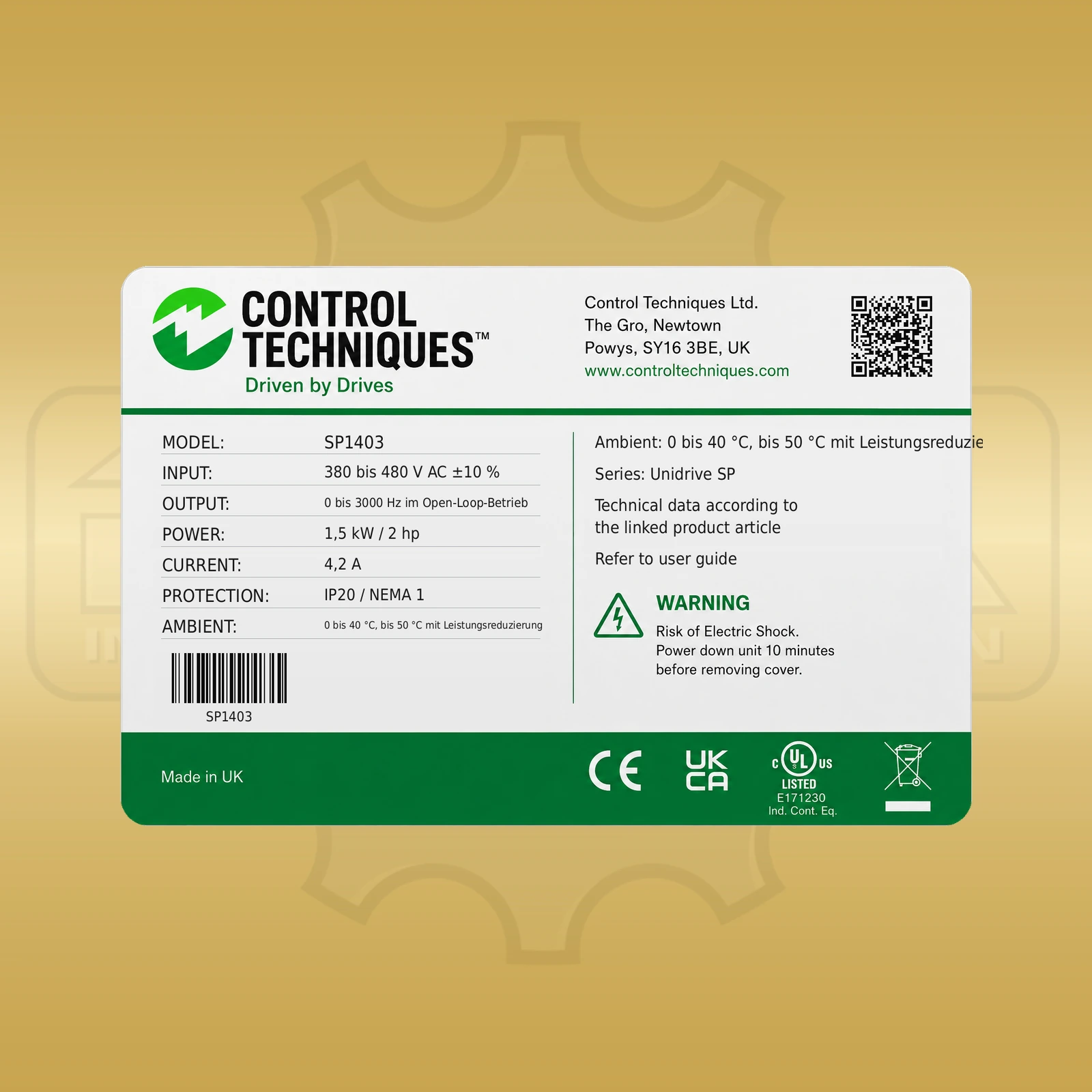

Control Techniques SP1403
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Control Techniques SP1403 ist ein universeller Frequenzumrichter der Reihe Unidrive SP in Baugröße 1. Das Grundgerät arbeitet mit dreiphasigem Eingang und Ausgang an 380 bis 480 V AC ±10 %. Der maximale Dauerstrom beträgt 4,2 A, der maximale Spitzenstrom 7,3 A. Die typische Motorleistung liegt bei 1,5 kW / 2 hp. Der Regler unterstützt Open Loop, Closed Loop und Servo. Im offenen Regelkreis reicht die Ausgangsfrequenz von 0 bis 3000 Hz. Eine zweidrahtige RS485-Schnittstelle stellt ANSI oder Modbus RTU bereit. Das Schaltschrankgerät besitzt IP20 / NEMA 1 und wird durch forcierte Luftkühlung temperiert. Das hohe, schmale Gehäuse besitzt eine frontseitige Bedienebene, seitliche Luftwege und eine rückwärtige Montagekontur. Netz-, Motor- und Steueranschlüsse liegen innerhalb der äußeren Gehäusegrenzen. Die Frontfläche ordnet Bedienfeld, Statusanzeige und Anschlusszugänge übersichtlich. Seitliche Kühlkanäle führen Luft entlang des Leistungsteils, während die Rückseite die Montagefläche bildet. Die kompakte Gehäusebreite hält den frontseitigen Aufbau klar gegliedert. Die vollständigen Außenmaße betragen 100 × 368 × 219 mm. Der veröffentlichte Gewichtswert für Baugröße 1 entspricht umgerechnet ca. 4,99 kg. Die rechteckige Bauform bündelt Leistungsteil, Steuerelektronik, Kühlung und Bedienung in einem geschlossenen Grundgerät. Frontkontur, Anschlussbereiche und Gehäusetiefe gehören zur konkreten Ausführung Control Techniques SP1403. Die elektrischen Daten ordnen Spannung, Strom und Motorleistung derselben Typnummer zu. Regelungsarten, serielle Kommunikation und mechanische Außenkontur vervollständigen das technische Profil dieses Unidrive-SP-Umrichters. Die metrischen Maß- und Gewichtsangaben erfassen das vollständige Grundgerät.

Diese Produktfamilie ist auch unter den Markenbezeichnungen Nidec Control Techniques und Emerson Control Techniques bekannt. Maßgeblich für dieses Gerät ist die Typnummer SP1403.

Control Techniques SP1403 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Control Techniques
Produktreihe Unidrive SP
Hersteller-/Bestell-/Identnummer SP1403
Netzspannung 380 bis 480 V AC ±10 %
Netzphasen dreiphasiger Eingang und Ausgang
Maximaler Dauerstrom 4,2 A
Maximaler Spitzenstrom 7,3 A
Typische Motorleistung 1,5 kW / 2 hp
Baugröße Frame Size 1
Regelungsarten Open Loop, Closed Loop und Servo
Ausgangsfrequenz 0 bis 3000 Hz im Open-Loop-Betrieb
Serielle Schnittstelle 2-Draht-RS485
Kommunikationsprotokoll ANSI oder Modbus RTU
Schutzart IP20 / NEMA 1
Kühlart forcierte Luftkühlung
Abmessungen 100 × 368 × 219 mm (B × H × T)
Gewicht ca. 4,99 kg
