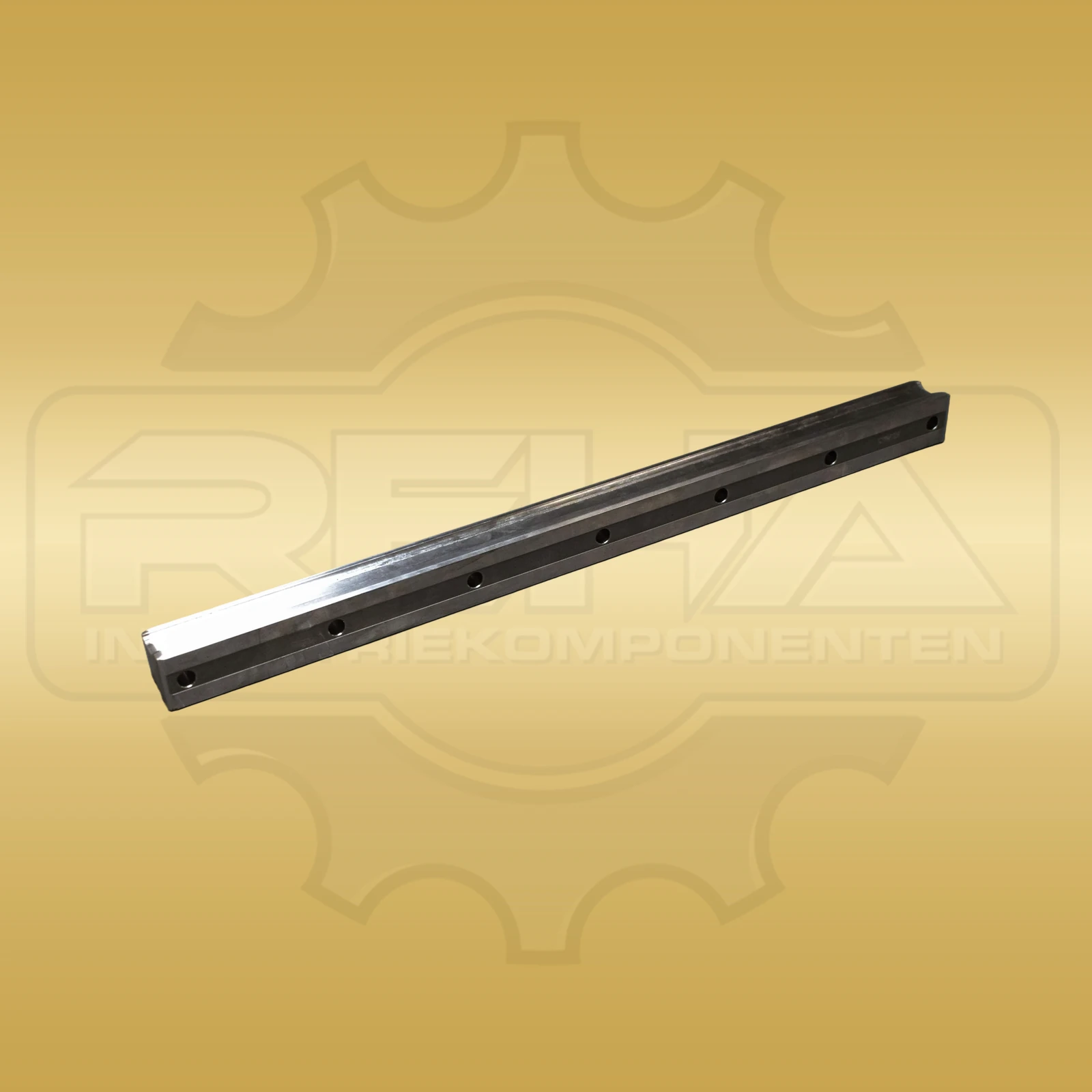

BSHP Kugel-Schienensystem

Bosch Rexroth KSA-035-SNS-P-MA-AK

320,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Vier Merkmale grenzen Bosch Rexroth KSA-035-SNS-P-MA-AK innerhalb der Kugelschienen klar ab: Größe 35, SNS-Bauform, Genauigkeitsklasse P und die Befestigungsausführung MA. Die Kennung gehört zum BSHP-Kugel-Schienensystem; als zugehörige Materialnummer ist R160530231 geführt. SNS steht für eine schmale Schiene mit normaler Länge und Standardhöhe. Der Querschnitt misst 34 × 31,85 mm, während die Schienenlänge innerhalb der bestellbaren Ausführung festgelegt wird. Für die mechanische Anordnung beträgt die Bohrungsteilung 80 mm.

Der Bohrungsdurchmesser D ist mit 15 mm angegeben, die Aufnahme S5 mit 9 mm. Das Bezugsmaß N6 liegt bei 20,5 mm mit einer Toleranz von ±0,5 mm. Für das bevorzugte Endmaß T1S gelten 38 mm und eine Toleranz von ±0,75 mm. Die Ausführung MA bezeichnet die Verschraubung von oben. AK kennzeichnet Kunststoffkappen über den Befestigungsbohrungen. Der Werkstoff ist Kohlenstoffstahl; die Schiene ist einteilig ausgeführt.

Für die Masse gilt ein längenbezogener Wert von 6,8 kg je Meter. Die technischen Daten nennen einen Umgebungstemperaturbereich von 0 bis +80 °C; kurzzeitig sind bis zu 100 °C ausgewiesen. Der vollständige Typcode unterscheidet diese P-Variante von den anderen Genauigkeitsklassen N, H, SP und UP sowie von mehrteiligen Schienenausführungen.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Bosch Rexroth
Produktreihe BSHP Kugel-Schienensystem
Hersteller-/Bestell-/Identnummer KSA-035-SNS-P-MA-AK
Geräteart Kugelschiene

Einbau und Umgebung

Bauform SNS – schmal, normale Länge, Standardhöhe
Montageteilung der Befestigungsbohrungen 80 mm
Montagebohrung D 15 mm
Montagebohrung S5 9 mm
Montageart Verschraubung von oben
Montageabdeckung Kunststoff-Abdeckkappen
Bauform der Schiene einteilig
Umgebungstemperatur 0 bis +80 °C; kurzzeitig bis +100 °C

Maße und Gewicht

Abmessungen 34 × 31,85 mm (Breite × Höhe); Länge bestellabhängig
Gewicht 6,8 kg/m

Weitere Angaben

Materialnummer R160530231
Nenngröße 35
Material Kohlenstoffstahl
Genauigkeitsklasse P – Präzision
Bezugsmaß N6 20,5 mm ±0,5 mm
Bevorzugtes Endmaß T1S 38 mm ±0,75 mm
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu KSA-035-SNS-P-MA-AK

Kontakt aufnehmen
Welche Genauigkeits- und Befestigungsausführung bezeichnet KSA-035-SNS-P-MA-AK?

P steht für die Genauigkeitsklasse Präzision. MA kennzeichnet die Verschraubung von oben; AK bezeichnet Kunststoff-Abdeckkappen für die Befestigungsbohrungen.

Welche Querschnitts- und Teilungsmaße hat die Bosch Rexroth KSA-035-SNS-P-MA-AK?

Die Kugelschiene misst 34 mm in der Breite und 31,85 mm in der Höhe. Die Teilung der Befestigungsbohrungen beträgt 80 mm.
