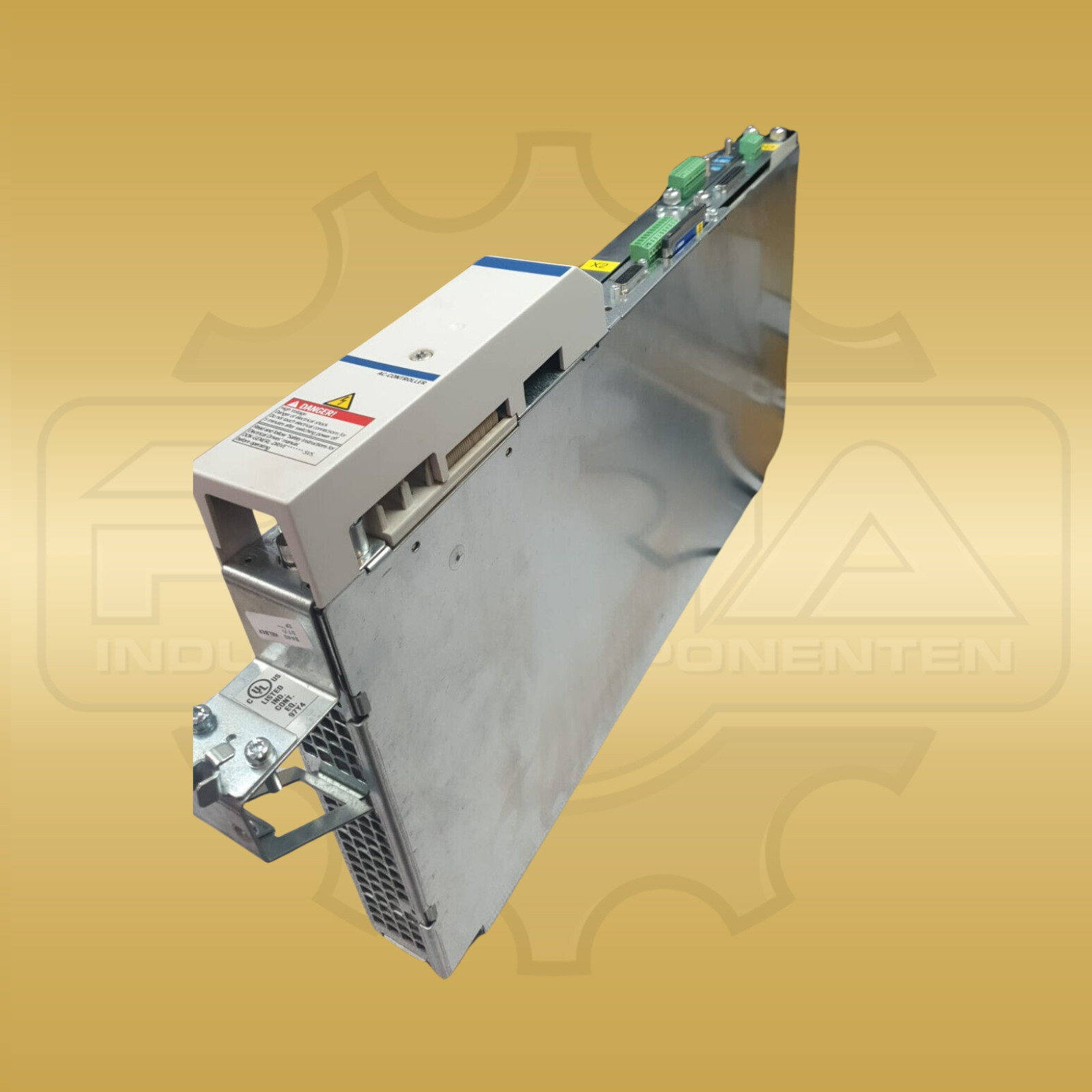

Bosch Rexroth HDS02.2-W040N-HS45-01-FW
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Der Bosch Rexroth HDS02.2-W040N-HS45-01-FW gehört zur zweiten Generation der DIAX04-HDS-Antriebsregler. Der vollständige Typenschlüssel bezeichnet die Produktgruppe HDS, die Baulinie 02, Version 2 und interne Luftkühlung mit eingebautem Lüfter. Der Code W040 steht für 40 A Nennstrom. Die Kennung N bezeichnet die Standardausführung ohne abweichende Variante, H ordnet das Gerät der Reglerfamilie DIAX04 zu und S kennzeichnet die SERCOS-Befehlskommunikation. Die nachfolgende Funktionskennung HS45-01 und der Firmware-Hinweis FW bleiben Bestandteile der vollständigen Variantenbezeichnung. Der Typenschlüssel führt außerdem die Konfigurationsnummer 01 und den separat geführten Firmware-Unterposten FW auf. Für HDS02.2-W040N nennt das Bosch-Rexroth-Projektierungshandbuch 40 A Spitzenstrom. Der Dauerstrom beträgt 20 A bei 4 kHz beziehungsweise 15 A bei 8 kHz Taktfrequenz des Leistungsteils. Bei Dauerstrom sind 125 W Verlustleistung dokumentiert. Die Signalverarbeitung beansprucht aus der ±26-V-Quelle 20 W für das Grundgerät; eingeschobene Module werden dabei getrennt betrachtet. Der zulässige Umgebungstemperaturbereich mit Nenndaten reicht von +5 bis +45 °C. Mit reduzierten Daten ist eine maximale Umgebungstemperatur von +55 °C aufgeführt. Für Lagerung und Transport nennt die Tabelle −30 bis +85 °C. Die maximale Aufstellhöhe ohne Verringerung der Nenndaten beträgt 1.000 m über dem Meeresspiegel. Der Antriebsregler ist mit Schutzart IP10 angegeben. Das Maßblatt der HDS02.2-Bauform weist 498 mm Höhe, 50 mm Breite und 308 mm Tiefe aus. Das katalogisierte Gerätegewicht beträgt 6,5 kg. Die vollständige Typenkennung bildet die variantenspezifische Zuordnung von Baulinie, Kühlung, Stromklasse, Reglerfamilie, Kommunikation, Funktionskennung und Firmwareposition ab.

Bosch Rexroth HDS02.2-W040N-HS45-01-FW Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Bosch Rexroth
Produktreihe DIAX04 HDS
Hersteller-/Bestell-/Identnummer HDS02.2-W040N-HS45-01-FW
Gerätetyp Antriebsregler
Baulinie / Version HDS02.2
Reglerfamilie DIAX04
Kühlung Interne Luftkühlung mit eingebautem Lüfter
Befehlskommunikation SERCOS-Schnittstelle
Nennstrom 40 A
Spitzenstrom 40 A
Dauerstrom 20 A bei 4 kHz; 15 A bei 8 kHz
Verlustleistung bei Dauerstrom 125 W
Leistungsaufnahme Signalverarbeitung 20 W aus ±26-V-Quelle
Betriebstemperatur mit Nenndaten +5 bis +45 °C
Maximale Betriebstemperatur mit reduzierten Daten +55 °C
Lager-/Transporttemperatur −30 bis +85 °C
Aufstellhöhe ohne Reduzierung max. 1.000 m über Meeresspiegel
Schutzart IP10
Abmessungen 498 × 50 × 308 mm (H × B × T)
Gewicht 6,5 kg
