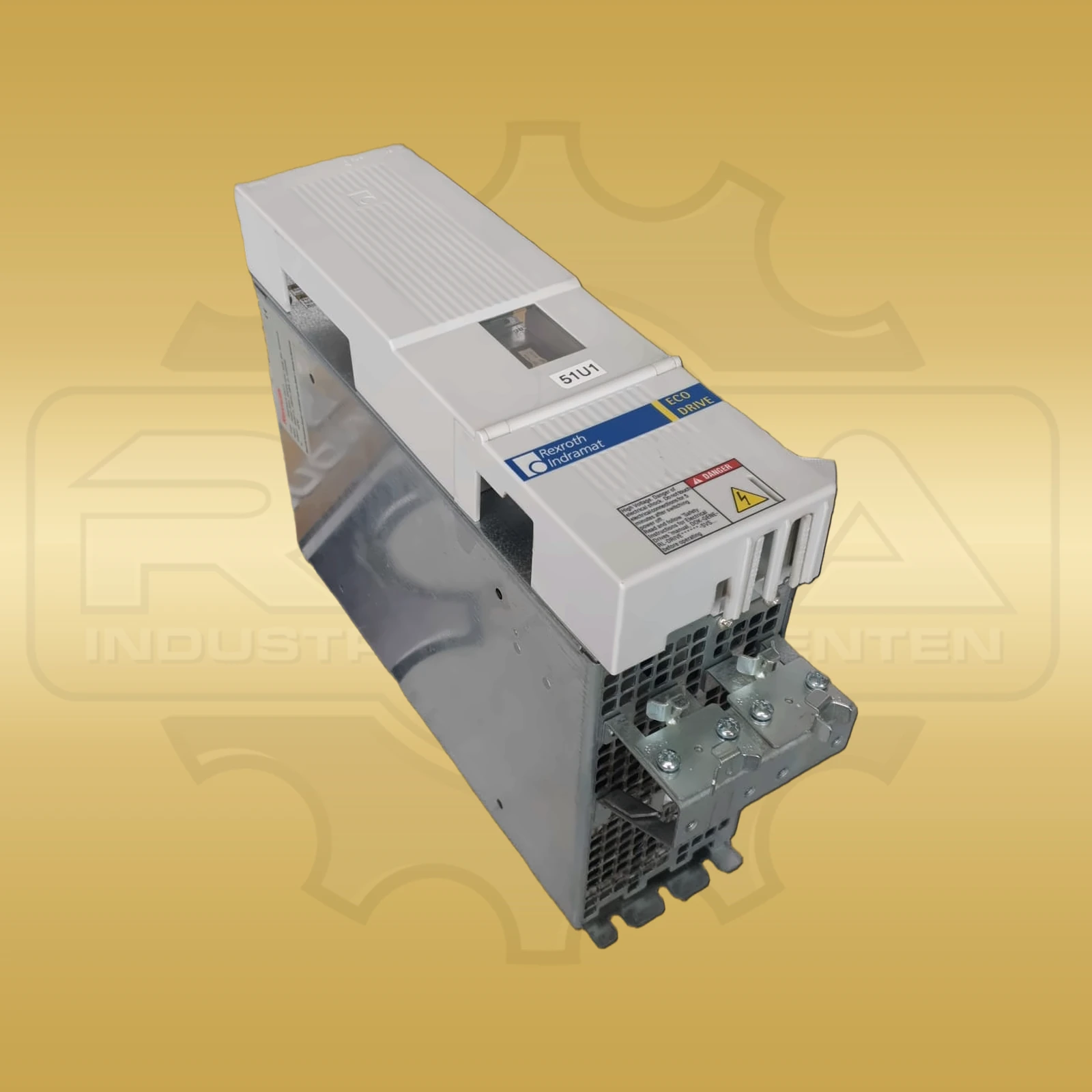

Bosch Rexroth DKC03.3-100-7-FW
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Über die PROFIBUS-DP-Schnittstelle X30 bindet Bosch Rexroth DKC03.3-100-7-FW die Kommandokommunikation der ECODRIVE03-Baureihe an. Der Anschluss verwendet einen 9-poligen D-Sub-Stecker mit RS485-Datenleitungen, Busmasse und 5-V-Repeater-Versorgung. Unabhängig davon stehen am Gerät Anschlüsse für Steuer- und Leistungsteil, zwei Geber, Motortemperaturüberwachung und Haltebremse zur Verfügung. Die vollständige Typkennung bezeichnet die DKC03.3-Ausführung in der 100-A-Baugröße und der Spannungskategorie 7; das Firmwaremodul wird als eigener Bestandteil geführt. Das Leistungsteil kann ein- oder dreiphasig mit 200 bis 480 V AC bei 50 bis 60 Hz gespeist werden. Die Schaltfrequenz ist zwischen 4 und 8 kHz wählbar. Als Typenstrom beziehungsweise erster Spitzenstrom gelten 100 A. Der zweite Spitzenstrom beträgt 40 A bei 4 kHz und 32 A bei 8 kHz. Für den zweiten Dauerstrom sind dieselben Werte angegeben; beim ersten Dauerstrom gelten 32 A beziehungsweise 21 A. Die maximale Ausgangsfrequenz liegt abhängig von der Schaltfrequenz bei 400 oder 800 Hz. Der DC-Zwischenkreis arbeitet zwischen 300 und 800 V. Die Bauform ist für den Schaltschrank ausgeführt und besitzt Schutzart IP20. Ein interner Lüfter kühlt Leistungsteil und Bremswiderstand mit einem gemeinsamen Luftstrom von etwa 48 m³/h. Ohne interne Dauerbremsleistung beträgt die Geräteverlustleistung beim zweiten Dauerstrom 420 W. Das Gehäuse ist 105 mm breit, 360 mm hoch und 261 mm tief. Bei einem Gewicht von 9,7 kg bleiben für die technische Zuordnung außerdem Netzform, Schaltfrequenz, verwendetes Firmwaremodul und die Ausführung der Kommandoschnittstelle maßgeblich.

Bosch Rexroth DKC03.3-100-7-FW Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Bosch Rexroth
Produktreihe ECODRIVE03
Hersteller-/Bestell-/Identnummer DKC03.3-100-7-FW
Geräteart Antriebsregelgerät
Kommandoschnittstelle PROFIBUS-DP, X30, 9-poliger D-Sub
Netzeingang 1 × AC oder 3 × AC, 200 bis 480 V ±10 %
Netzfrequenz 50 bis 60 Hz ±2 Hz
Schaltfrequenz 4 oder 8 kHz
Typenstrom / Spitzenstrom 1 100 A
Spitzenstrom 2 bei 4 kHz 40 A
Spitzenstrom 2 bei 8 kHz 32 A
Dauerstrom 2 bei 4 kHz 40 A
Dauerstrom 2 bei 8 kHz 32 A
Maximale Ausgangsfrequenz 400 Hz bei 4 kHz / 800 Hz bei 8 kHz
DC-Zwischenkreisspannung 300 bis 800 V DC
Geräteverlustleistung 420 W ohne interne Dauerbremsleistung bei Dauerstrom 2
Schutzart IP20
Kühlung Interner Lüfter, Luftstrom ca. 48 m³/h
Abmessungen 105 × 360 × 261 mm (B × H × T)
Gewicht 9,7 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Kommunikationsschnittstelle besitzt Bosch Rexroth DKC03.3-100-7-FW?

Die DKC03.3-Ausführung besitzt an X30 eine PROFIBUS-DP-Schnittstelle über einen 9-poligen D-Sub-Anschluss.

Welche Strom- und Frequenzwerte gelten für die 100-A-Baugröße?

Der Typenstrom beträgt 100 A. Der zweite Dauerstrom liegt bei 40 A mit 4 kHz beziehungsweise 32 A mit 8 kHz; die maximale Ausgangsfrequenz beträgt 400 oder 800 Hz.
