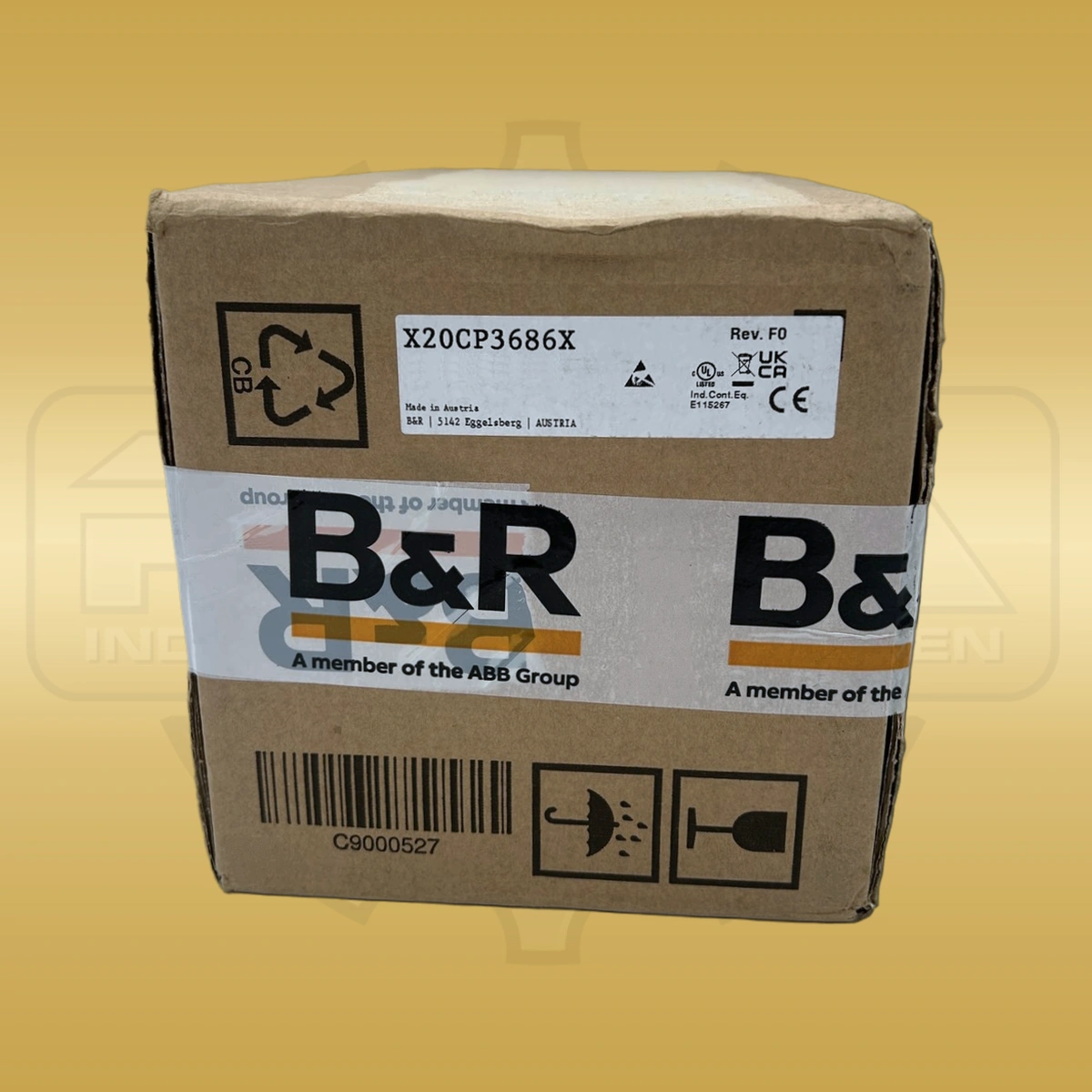

X20-SPS-Steuerung

B&R X20CP3686X

2.950,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Mit 200 mm Breite, 99 mm Höhe und 85 mm Tiefe nimmt die B&R-Steuerung X20CP3686X drei Steckplätze für zusätzliche X20-Schnittstellenmodule auf. Das Gewicht beträgt 530 g, gemessen mit Batterie und Klemmenblock X20TB12. CompactFlash-Karte, Steckplatzabdeckungen und rechte Endplatte sind in diesem Gewicht nicht enthalten. Als CPU des X20-Systems arbeitet die Ausführung mit einem Atom-Prozessor bei 1,3 GHz. Zum Speicher gehören 1 GB LPDDR4-SDRAM, 1 MB SRAM und 2 GB eMMC-Flash. Der nutzbare SRAM-Anteil hängt von den in Automation Studio konfigurierten remanenten Variablen ab.

Für eine Bestellung des X20CP3686X mit Versand aus Deutschland bleibt die vollständige Typkennung maßgeblich für diese Prozessor- und Speicherausführung. Die Kühlung erfolgt ohne Lüfter. Horizontaler und vertikaler Einbau sind vorgesehen; dabei unterscheiden sich die zulässigen Betriebstemperaturen. Horizontal reicht der Bereich von −25 bis 60 °C, vertikal von −25 bis 50 °C, jeweils unter Beachtung des Deratings. Für die X2X-Link-Versorgung ist oberhalb von 55 °C eine Reduzierung der nominalen Ausgangsleistung auf 5 W vorgesehen. Die Schutzart beträgt IP20.

CPU und X2X Link werden mit 24 V DC bei einer zulässigen Abweichung von −20 bis +25 % versorgt. Ethernet stellt einen geschirmten RJ45-Anschluss mit 10, 100 oder 1000 Mbit/s bereit. POWERLINK verwendet einen weiteren RJ45-Anschluss und arbeitet mit 100 Mbit/s. Die serielle RS232-Verbindung erfolgt über den Klemmenblock X20TB12. Zwei USB-1.1/2.0-Anschlüsse sind als Typ A ausgeführt; für wechselbaren Anwendungsspeicher besitzt die Steuerung einen CompactFlash-Steckplatz.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller B&R Industrial Automation
Produktreihe X20
Hersteller-/Bestell-/Identnummer X20CP3686X
Geräteart X20-SPS-Steuerung

Leistungsdaten

POWERLINK 1 × geschirmtes RJ45, 100 Mbit/s, V2
CPU-/X2X-Link-Versorgung 24 V DC, −20 % / +25 %; maximal 1,5 A bei 24 V DC

Schnittstellen

Schnittstellenmodul-Steckplätze 3
Ethernet 1 × geschirmtes RJ45, 10/100/1000 Mbit/s

Einbau und Umgebung

Kühlart Lüfterlos
Schutzart IP20 nach EN 60529
Betriebstemperatur Horizontal −25 bis 60 °C, vertikal −25 bis 50 °C; Derating beachten

Maße und Gewicht

Abmessungen 200 × 99 × 85 mm (B × H × T)
Gewicht (Bezugsart nicht angegeben) 0,53 kg

Weitere Angaben

Prozessor Atom, 1,3 GHz
Arbeitsspeicher 1 GB LPDDR4-SDRAM
SRAM 1 MB; nutzbarer Anteil abzüglich konfigurierter remanenter Variablen
Interner Anwendungsspeicher 2 GB eMMC-Flash
USB 2 × USB 1.1/2.0, Typ A, maximal 0,5 A je Anschluss
RS232 Über 12-poligen Klemmenblock X20TB12, maximal 115,2 kbit/s
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu X20CP3686X

Kontakt aufnehmen
Welche Netzwerkschnittstellen besitzt der X20CP3686X?

Die Steuerung besitzt eine Ethernet-Schnittstelle mit 10/100/1000 Mbit/s und eine POWERLINK-Schnittstelle mit 100 Mbit/s. Beide Anschlüsse sind als RJ45 ausgeführt.

Wie viele Steckplätze für Schnittstellenmodule sind vorhanden?

Der X20CP3686X besitzt drei Steckplätze für X20-Schnittstellenmodule.
