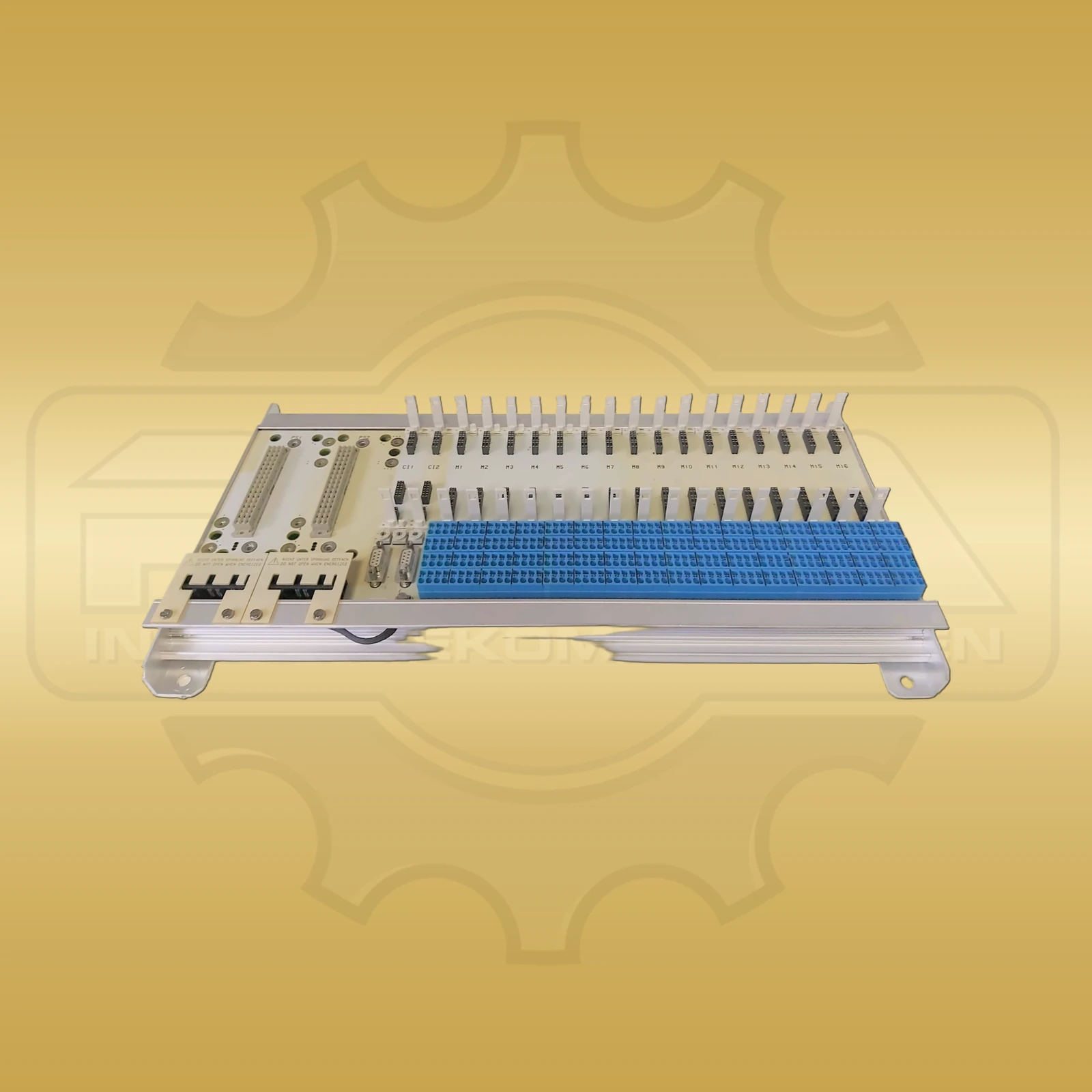

ABB TU921S
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Bis zu 16 I/O-Module finden auf der ABB TU921S ihren gemeinsamen Anschlusspunkt innerhalb einer S900-I/O-Station. Die Termination Unit mit der Ausführungsbezeichnung TU16R-Ex übernimmt dabei die Rolle der Basis- und Anschlusseinheit für die modulare dezentrale Peripherie. Ihre Bestellnummer lautet 3KDE175111L9210. Die einzelnen Signalmodule und die gemeinsame Terminierung sind innerhalb des Systems getrennte Baugruppen. Für die Systemversorgung und die Kommunikation ist die Einheit auf einen redundanten Aufbau vorbereitet. Diese Vorbereitung betrifft beide Bereiche des Stationsaufbaus; die I/O-Kanäle selbst werden über die eingesetzten Funktionsmodule gebildet. An der Feldseite stehen bis zu vier Anschlussklemmen pro Kanal zur Verfügung. Der unterstützte Leiterquerschnitt reicht von 0,5 bis 2,5 mm². Damit ist die Anschlussausführung sowohl durch die Anzahl der Klemmen als auch durch den zulässigen Querschnitt konkret beschrieben. Die Feldbusadresse kann vorgewählt werden. Auf Systemebene kommuniziert S900 I/O über PROFIBUS DP mit der übergeordneten Steuerung; Konfiguration und Diagnose erfolgen unter anderem über FDT/DTM. Für den Aufbau im Feld ist die TU921S mechanisch für ein zertifiziertes Feldgehäuse vorbereitet. Im konkreten Angebot mit Versand aus Deutschland wird die Anschlusseinheit der S900-Station über ihre TU16R-Ex-Ausführung zugeordnet. Zu den Umgebungsdaten zählen eine Temperaturspanne von −20 bis +60 °C und eine maximale relative Luftfeuchtigkeit von 93 % ± 3 % bei 40 °C. Die Baugruppe besitzt eine G3-Beschichtung nach ISA-S71.04. Die Geräteabmessungen betragen 498 mm in der Breite, 274 mm in der Höhe und 147 mm in der Tiefe; das Nettogewicht beträgt 3,79 kg.

ABB TU921S Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller ABB
Produktreihe S900 I/O
Hersteller-/Bestell-/Identnummer TU921S
Geräteart Redundante Termination Unit, TU16R-Ex
Modulsteckplätze Bis zu 16 I/O-Module
Systemversorgung Für redundante Stromversorgung vorbereitet
Kommunikation Für redundante Kommunikation vorbereitet
Anschlussklemmen Bis zu 4 pro Kanal
Leiterquerschnitt 0,5–2,5 mm²
Feldbusadresse Vorwählbar
Montage Für zertifiziertes Feldgehäuse vorbereitet
Umgebungstemperatur −20 bis +60 °C
Luftfeuchtigkeit Max. 93 % ± 3 % bei 40 °C
Beschichtung G3 nach ISA-S71.04
Konfiguration und Diagnose FDT/DTM
Abmessungen 498 × 274 × 147 mm
Gewicht 3,79 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Wie viele I/O-Module nimmt die TU921S auf?

Die Termination Unit nimmt bis zu 16 I/O-Module des S900-Systems auf.
