ABB SDCS-DSL-4
290,00 €
exkl. MwSt.
Produktzustand:
Neu, Lagerware
Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Lieferbar · Versand in ca. 1–2 Werktagen
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

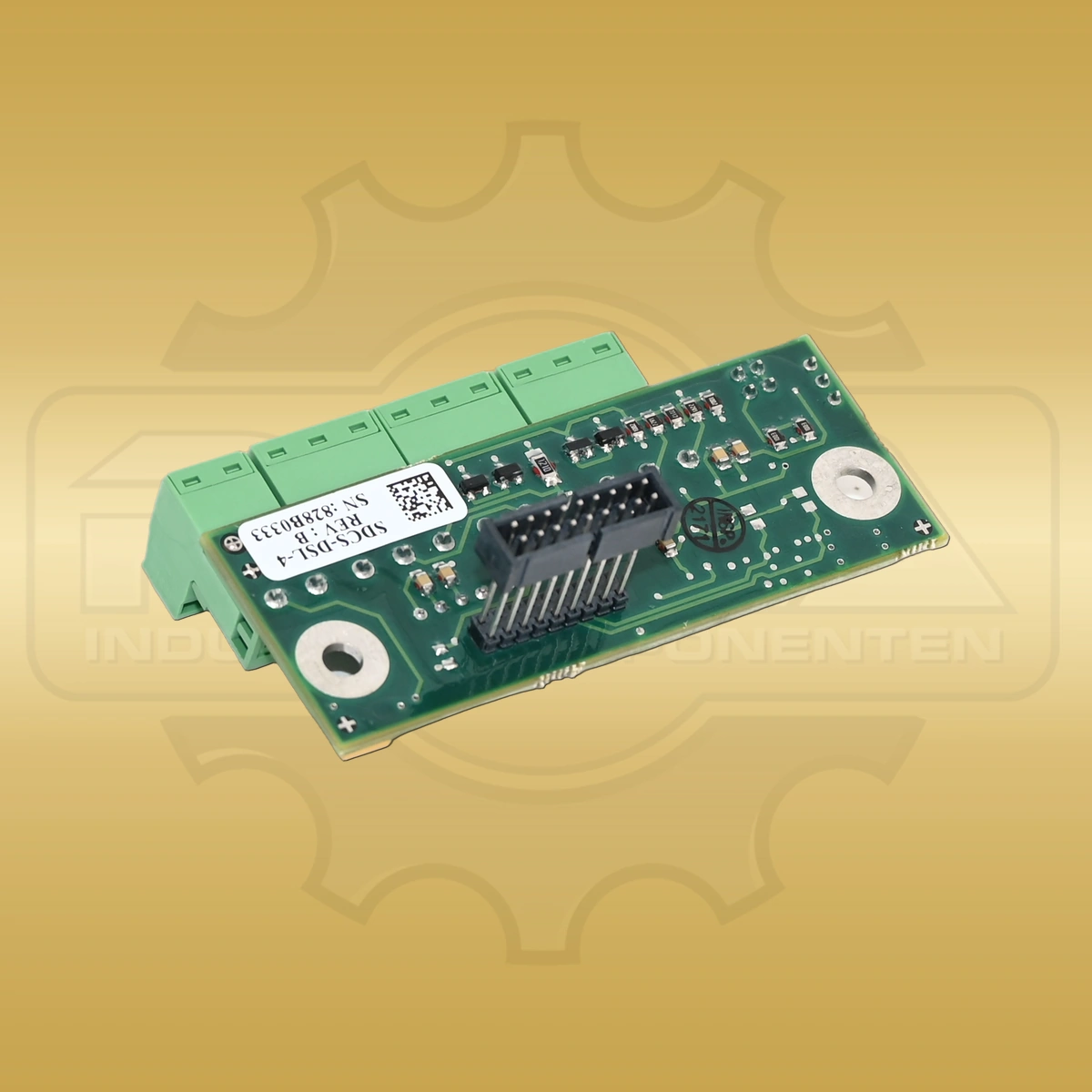

Über CAN-Hardware und ein CAN-basiertes Protokoll kommuniziert die ABB SDCS-DSL-4 zwischen Stromrichtern des DCS800-Systems. Die DSL-Kommunikationsplatine ist für Drive-to-Drive-Verbindungen beschrieben. Zu ihren Aufgaben gehören die Kommunikation beim 12-Puls-Betrieb sowie die Anbindung einphasiger oder dreiphasiger Felderreger. Außerdem sind Master-Follower-Verbindungen und ein Mailbox-Austausch mit anderen Stromrichtern vorgesehen. Die Platine wird an X8 der Steuerplatine SDCS-CON-4 angebunden. Für einen konkreten Auftrag mit Versand aus Deutschland bezeichnet SDCS-DSL-4 diese ABB-Kommunikationsbaugruppe mit CAN-basierter DSL-Verbindung. Ihre Kommunikationshardware besitzt eine isolierte Versorgung und einen isolierten Sender. Die Versorgung ist mit 24 V Gleichspannung und höchstens 200 mA angegeben. Am Anschluss X51 liegt eine geerdete 24-V-Versorgung für interne FEX425-Felderreger und DCF803-0035-Felderregereinheiten an; diese Versorgung ist kurzschlussgeschützt. X52 führt die CAN-Signale CANL und CANH sowie GNDB. Neben der CAN-Kommunikation besitzt die Platine eine RS485-Verbindung an X54. An X54 sind die Signale TxD und RxD geführt. Diese RS485-Verbindung ist ausdrücklich nicht isoliert und unterscheidet sich damit vom isolierten Kommunikationsaufbau des CAN-Bereichs. Die Abschlusseinstellungen erfolgen über zwei Jumper. S1 wählt zwischen einem Busabschluss mit 120 Ohm und einer Parkposition ohne Abschluss. Über S2 lässt sich der Masseabschluss als 200-kOhm-R-C-Abschluss, als 0-Ohm-Verbindung oder ohne Abschluss einstellen. Die offene Platinenbauform umfasst die Anschlüsse X51 bis X54 und die beiden Jumperfelder. Ihre geschätzten Abmessungen betragen einschließlich der Anschlüsse etwa 80 × 35 × 30 mm. Das Gewicht wird für diese kleine bestückte Platine auf etwa 50 g geschätzt.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | ABB |
|---|---|
| Produktreihe | DCS800 |
| Hersteller-/Bestell-/Identnummer | SDCS-DSL-4 |
| Geräteart | DSL-Kommunikationsplatine |
| Kommunikationsbasis | CAN-Bus, Hardware und Protokoll |
| Systemfunktion | Drive-to-Drive-Kommunikation |
| Anwendungsarten | 12-Puls-Betrieb; ein- oder dreiphasige Felderreger |
| Weitere Kommunikationsfunktionen | Master-Follower und Mailbox zwischen Stromrichtern |
| Versorgung und Sender | Isoliert ausgeführt |
| Verbindung zur Steuerplatine | X8 der SDCS-CON-4 |
| Versorgung | 24 V DC, ≤ 200 mA |
| Anschluss X51 | Geerdete 24-V-Versorgung für FEX425 intern und DCF803-0035; kurzschlussgeschützt |
| CAN-Anschluss X52 | CANL, CANH und GNDB |
| Schnittstelle X54 | RS485, nicht isoliert |
| Busabschluss S1 | 120 Ω oder ohne Abschluss |
| Masseabschluss S2 | 200 kΩ R-C, 0 Ω oder ohne Abschluss |
| Abmessungen | ca. 80 × 35 × 30 mm |
| Gewicht (Bezugsart nicht angegeben) | ca. 50 g |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Kommunikationsbasis nutzt die SDCS-DSL-4?
Die Hardware und das Protokoll der DSL-Kommunikation basieren auf CAN-Bus.
Ist die RS485-Verbindung isoliert?
Die RS485-Verbindung an X54 ist nicht isoliert. Die CAN-Kommunikationshardware besitzt dagegen eine isolierte Versorgung und einen isolierten Sender.
