ABB 492896001
2.100,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

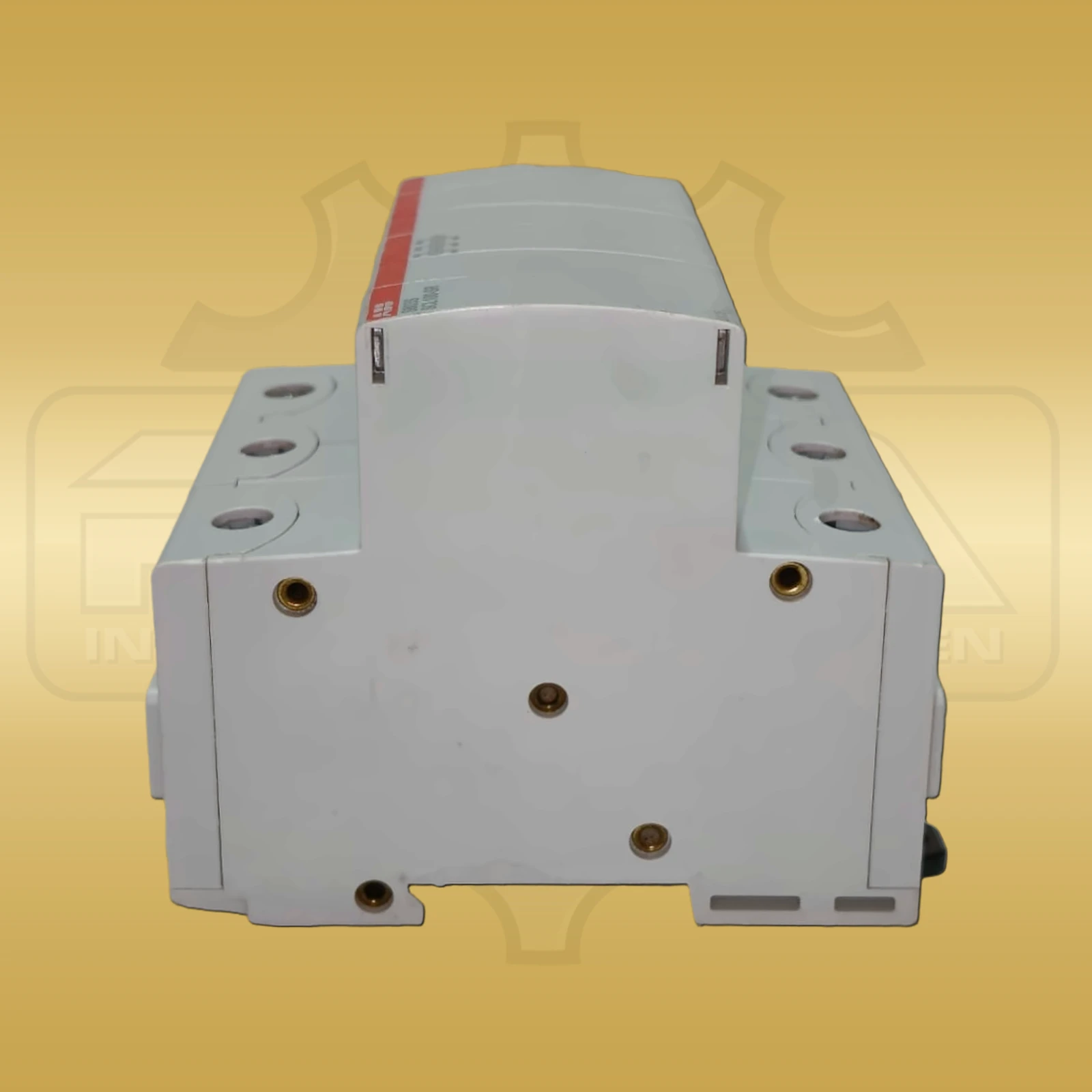

Die selbstrückstellende Strombegrenzung prägt die Funktion des ABB S803S-SCL32-SR innerhalb der Reihe S800-SCL-SR. Das Modul arbeitet vor nachgeschalteten Schaltgeräten und begrenzt den Kurzschlussstrom bis zum Auslösen des nachgeschalteten Schutzorgans. Strombegrenzung und Abschaltung liegen damit bei unterschiedlichen Komponenten der Schaltung. Die Selbstrückstellung gehört zur Funktionsausführung dieses Moduls und ist von der Auslösung des nachgeordneten Geräts zu unterscheiden. Konstruktiv basiert die Baureihe auf der S800-Technologie. Die Variante S803S-SCL32-SR besitzt drei Pole und einen Bemessungsdauerstrom Iu von 32 A. Innerhalb der S800-SCL-SR-Familie gibt es unterschiedliche Polzahlen und Stromstufen; die Kombination aus drei Polen und 32 A beschreibt die hier angebotene Ausführung. Ihr bedingter Bemessungskurzschlussstrom Iq beträgt 50 kA. Dieser Wert ist eine eigene Bemessungsgröße und bezeichnet keinen zulässigen Dauerstrom. Die technische Ausführung folgt IEC 60947-2. Als Systemrolle beschreibt die S800-SCL-SR-Reihe eine vorgeschaltete Begrenzungsstufe für einzelne Schaltgeräte oder Gruppen nachgeschalteter Abzweige. Die Familienanordnung umfasst manuelle Motorstarter und Hochleistungs-Leitungsschutzschalter; der Begrenzer selbst ist dabei als eigenes Modul in den Strompfad eingeordnet. Bei der Zuordnung im konkreten Auftrag mit Versand aus Deutschland steht die dreipolige 32-A-Ausführung im Mittelpunkt. Mechanisch erfolgt die Montage auf einer DIN-Schiene. Anschlüsse und Außengeometrie orientieren sich an der S800-Baureihe. Das Nettogewicht beträgt 0,75 kg. Die ungefähren Geräteabmessungen betragen 80 × 100 × 80 mm. Für die Artikelidentifikation gehört zur vollständigen Typbezeichnung die ABB-Bestellnummer 2CCS803901R0539; sie bezeichnet genau die dreipolige IEC-Ausführung mit einem Bemessungsdauerstrom von 32 A.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | ABB |
|---|---|
| Produktreihe | S800-SCL-SR |
| Hersteller-/Bestell-/Identnummer | S803S-SCL32-SR |
| Geräteart | Kurzschlussstrombegrenzer |
| Funktionsausführung | Selbstrückstellendes Strombegrenzungsmodul |
| Anschlusspole | 3 |
| Bemessungsdauerstrom Iu | 32 A |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Montage | DIN-Schiene |
| Norm für Strombegrenzer | IEC 60947-2 |
| Abmessungen | ca. 80 × 100 × 80 mm |
| Gewicht | 0,75 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Polzahl hat diese Ausführung?
Das S803S-SCL32-SR ist dreipolig und hat einen Bemessungsdauerstrom von 32 A.
