Advant Controller 31 / AC31 Digitales Ein-/Ausgabemodul

ABB GJR5252200R3101

660,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–6 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

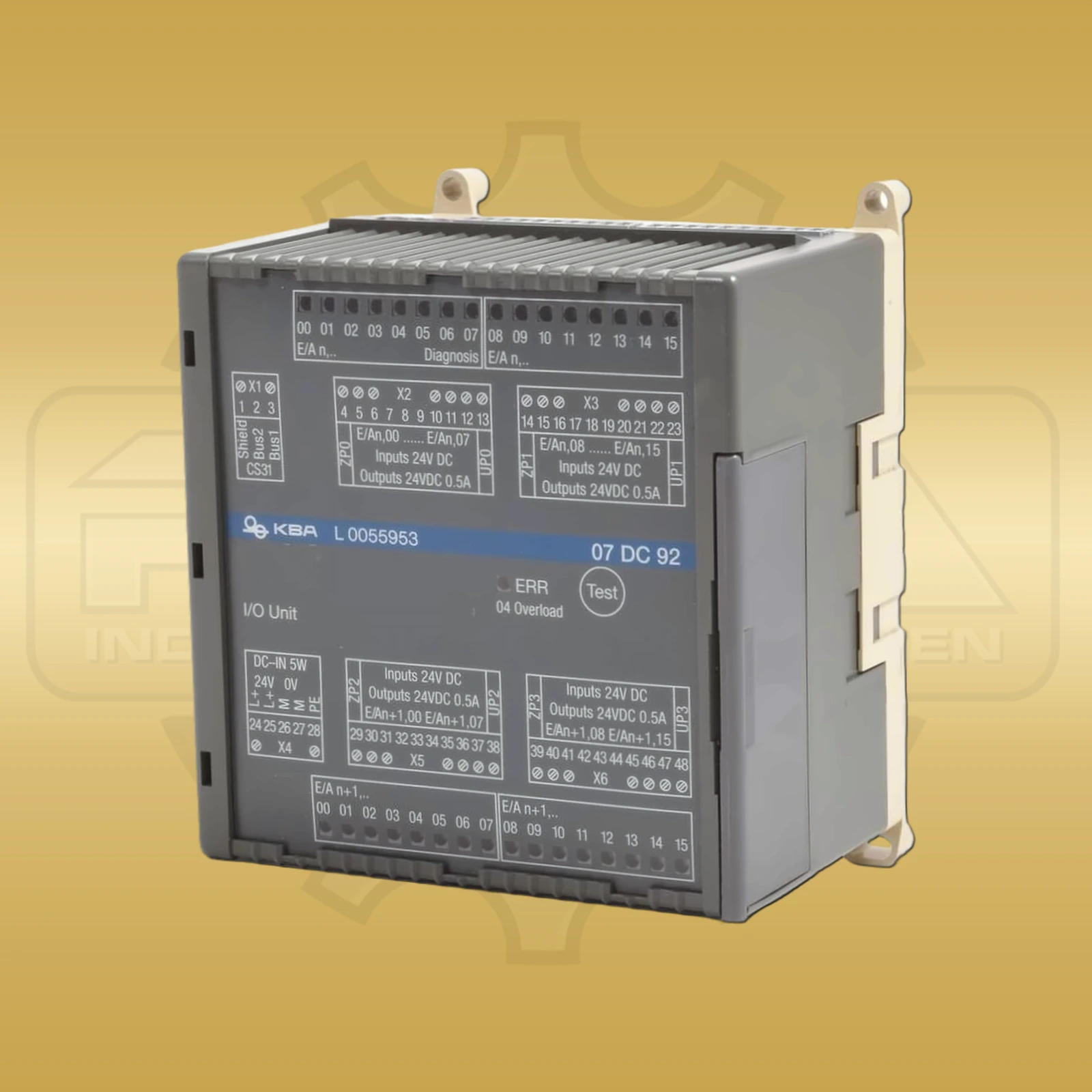

Das ABB GJR5252200R3101 ist ein digitales Ein-/Ausgabemodul der Steuerungsfamilie Advant Controller 31 beziehungsweise AC31. ABB ordnet die exakte Identnummer der Ausführung 07 DC 92 KBA zu. Das Modul stellt 32 digitale 24-V-DC-Kanäle bereit, die einzeln als Eingang, Transistorausgang oder rücklesbarer Ausgang verwendet werden können. Die Kanäle sind in vier Gruppen zu je acht Kanälen gegliedert. Diese Gruppen sind untereinander und gegenüber dem übrigen Gerät galvanisch getrennt. Als Vor-Ort-Modul kommuniziert das 07 DC 92 über den CS31-Systembus; die Busschnittstelle entspricht EIA RS-485 und ist ebenfalls galvanisch getrennt.

Die Transistorausgänge besitzen eine Nennbelastbarkeit von 0,5 A je Kanal, während ABB einen gesamten Laststrom von maximal 4 A je Gruppe nennt. Überlast und Kurzschluss werden am betroffenen Ausgang erkannt, der Ausgang begrenzt den Strom und schaltet nach Beseitigung der Ursache selbsttätig wieder zu. Für die Zustandsanzeige stehen 32 gelbe Kanal-LEDs zur Verfügung. Eine rote LED und eine Test-Taste unterstützen die lokale Diagnose von Modul-, Bus-, Überlast- und Kurzschlussmeldungen. Die Adressierung erfolgt über einen DIL-Schalter an der Modulseite; am CS31-Bus belegt das Modul im Standardbetrieb zwei Eingangs- und zwei Ausgangsadressen.

Die elektrische Verbindung erfolgt über abziehbare Schraubklemmenblöcke. Mechanisch lässt sich das Modul auf einer Hutschiene nach DIN EN 50022-35 oder über vier M4-Schrauben befestigen. ABB gibt für das Gehäuse 120 × 140 × 85 mm, ein Gewicht von 450 g und einen zulässigen Betriebstemperaturbereich von 0 bis 55 °C an.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller ABB
Produktreihe Advant Controller 31 / AC31
Hersteller-/Bestell-/Identnummer GJR5252200R3101
Typbezeichnung 07 DC 92 KBA
Geräteart Digitales Ein-/Ausgabemodul

Leistungsdaten

Signalnennspannung 24 V DC
Ausgangsstrom 0,5 A je Kanal
Laststrom max. 4 A je Gruppe

Schnittstellen

Digitalkanäle 32, einzeln konfigurierbar
Kanalkonfiguration Eingang, Ausgang oder rücklesbarer Ausgang
Kanalgruppen 4 Gruppen mit je 8 Kanälen, galvanisch getrennt
Ausgangstechnik Transistorausgänge, überlast- und kurzschlussfest
Eingangsverzögerung typ. 7 ms
Busschnittstelle CS31-Systembus, EIA RS-485, galvanisch getrennt

Einbau und Umgebung

Montage Hutschiene nach DIN EN 50022-35 oder 4 × M4
Betriebstemperatur 0–55 °C

Maße und Gewicht

Abmessungen 120 × 140 × 85 mm
Gewicht 450 g

Weitere Angaben

Diagnoseanzeigen 32 gelbe Kanal-LEDs und 1 rote Fehler-LED
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu GJR5252200R3101

Kontakt aufnehmen
Wie viele Kanäle hat das ABB GJR5252200R3101?

Das Modul stellt 32 digitale Kanäle bereit. Jeder Kanal kann durch das Anwenderprogramm als Eingang, Ausgang oder rücklesbarer Ausgang verwendet werden.

Über welchen Bus kommuniziert das ABB 07 DC 92?

Das 07 DC 92 wird über den CS31-Systembus angebunden. ABB dokumentiert dafür eine galvanisch getrennte Schnittstelle nach EIA RS-485.
