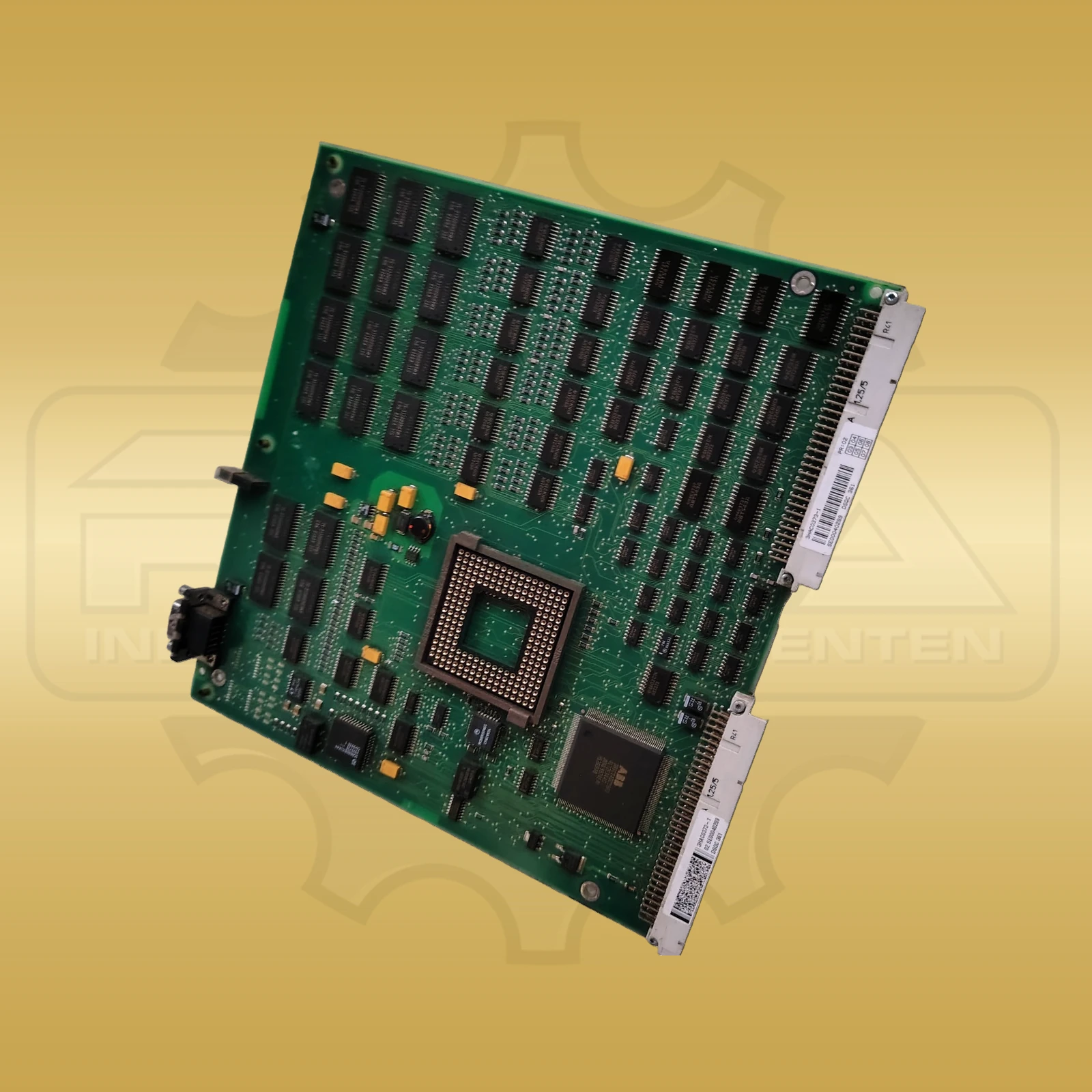

Beispielbild ABB 3HAC026254-001
250,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Die ABB DSQC361 ist die Hauptrechnerplatine der ABB-Robotersteuerung S4C. ABB ordnet der exakten Bezeichnung DSQC 361 die Artikelnummer 3HAC0373-1 und eine Prozessorfrequenz von 25 MHz zu. Im Steuerungssystem ist die Platine sowohl mit dem VME-Bus als auch mit dem lokalen Bus der Speicherplatine verbunden. Laut ABB-Produkthandbuch übernimmt der Hauptrechner die übergeordneten Verwaltungsarbeiten der Steuerung. Damit ist seine Rolle klar von der separat aufgeführten Roboterrechner- und Speicherplatine abgegrenzt. Für die Zustandsdiagnose besitzt die DSQC361 eine rote Anzeige mit der Kennzeichnung F. Diese LED erlischt, sobald die Platine die Initialisierung freigegeben hat. Das ABB-Handbuch führt im selben Rechneraufbau die Speicherplatinen DSQC323 mit 8 MB und DSQC324 mit 16 MB auf. Der ABB-After-Sales-Ersatzteilkatalog nennt die DSQC361 ausdrücklich als Hauptrechner mit 25 MHz für S4C-Steuerungen und führt sie getrennt von der Hauptrechnerplatine DSQC500 der S4Cplus-Generation. Neben der exakten DSQC-Bezeichnung ist 3BSC980006R254 als alternative Teilenummer dokumentiert. Ein spezialisierter MRO-Anbieter gibt für die Platine Abmessungen von 254 × 25 × 254 mm an. Zwei unabhängige Ersatzteilanbieter nennen ein Gewicht von rund 0,7 kg beziehungsweise 1,59 lb. Die quadratische Leiterplattenbauform und die geringe Einbauhöhe entsprechen damit den dokumentierten mechanischen Daten dieses exakten Boards. Für die Beschaffung sind insbesondere die Kombination aus DSQC361, Artikelnummer 3HAC0373-1, S4C-Zuordnung und 25-MHz-Ausführung maßgeblich. Die sichtbaren Kennzeichnungen sollten daher vollständig mit der vorhandenen Platine übereinstimmen. Andere DSQC-Hauptrechner besitzen eigene Artikelnummern und dürfen nicht allein aufgrund einer ähnlichen Funktionsbezeichnung gleichgesetzt werden.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ABB Robotics S4C |
| Hersteller-/Bestell-/Identnummer | DSQC361 |
| ABB-Artikelnummer | 3HAC0373-1 |
| Geräteart | Hauptrechnerplatine |
| Prozessorfrequenz | 25 MHz |
| Controller-Generation | S4C |
| Systembus | VME-Bus |
| Speicheranbindung | Lokaler Bus zur Speicherplatine |
| Hauptfunktion | Übergeordnete Verwaltungsarbeiten im Steuerungssystem |
| Statusanzeige | LED F, rot |
| Initialisierungssignal | LED F erlischt nach freigegebener Initialisierung |
| Zugeordnete Speicherplatinen | DSQC323 mit 8 MB oder DSQC324 mit 16 MB |
| Alternative Teilenummer | 3BSC980006R254 |
| Abmessungen | ca. 254 × 25 × 254 mm |
| Gewicht | ca. 0,7 kg |
