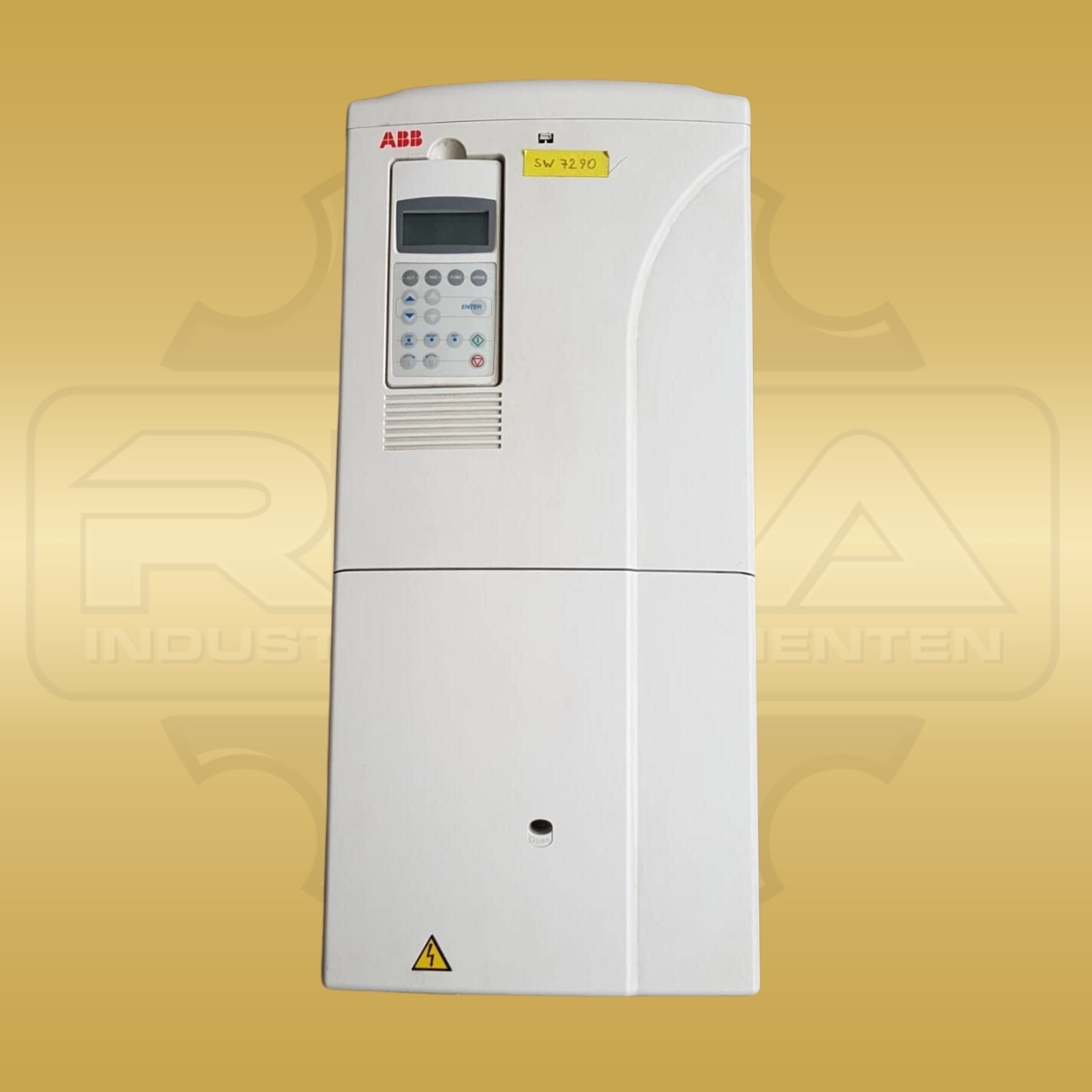

Beispielbild ABB ACS850-04-202A-5
4.010,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Der ABB ACS800-01-0120-5 gehört zur Baureihe ACS800 Single Drive und ist als wandmontierter Frequenzumrichter für industrielle Drehstromantriebe ausgeführt. ABB ordnet die Variante dem Spannungsbereich 380 bis 500 V zu; die Leistungsangaben des Katalogs beziehen sich auf 500 V. Ohne Überlastbetrieb sind 157 A Dauernennstrom, 202 A maximaler Ausgangsstrom und 90 kW typische Motorleistung angegeben. Für leichten Überlastbetrieb nennt die Variantentabelle 145 A Dauerstrom und 90 kW, für Überlastbetrieb 113 A und 75 kW. Die drei Betriebsprofile sind als getrennte Katalogwerte dokumentiert. Die Stromkennwerte gelten laut ABB unabhängig von der Versorgungsspannung innerhalb des ausgewiesenen Spannungsbereichs. Bei Temperaturen oberhalb 40 °C bis maximal 50 °C ist eine Leistungsminderung von 1 Prozent je Grad Celsius angegeben. Der Katalog führt diese Temperaturkorrektur als Randbedingung. Die Ausführung verwendet die Baugröße R6. Für die standardmäßige Schutzart IP21 nennt ABB Außenmaße von 880 mm Höhe einschließlich Kabelanschlusskasten, 300 mm Breite und 399 mm Tiefe. Das katalogisierte Gewicht beträgt 67 kg. Weitere variantenspezifische Betriebsdaten sind 2.310 W Verlustleistung, 405 m³/h Kühlluftstrom und 65 dBA Geräuschpegel. Die Standardausführung ist mit IP21 angegeben; IP55 wird im Baureihenkatalog als optionale Gehäuseausführung beschrieben und gehört nicht automatisch zur konkreten Variante. ABB führt den ACS800-01-0120-5 als Industrial Drive der ACS800-Reihe. Die Zuordnung erfolgt über die exakte Herstellerkennung. Die vollständige Typenkennzeichnung, Netzspannung, Motorleistung, Betriebsart, Gehäuseausführung, Anschlüsse und Optionsmodule sind die maßgeblichen Merkmale der konkreten Variante.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ACS800 Single Drive |
| Hersteller-/Bestell-/Identnummer | ACS800-01-0120-5 |
| Gerätetyp | Wandmontierter Frequenzumrichter |
| Netzspannungsbereich | 380–500 V |
| Dauernennstrom ohne Überlast | 157 A |
| Maximaler Ausgangsstrom | 202 A |
| Motorleistung ohne Überlast | 90 kW |
| Dauerstrom bei leichter Überlast | 145 A |
| Motorleistung bei leichter Überlast | 90 kW |
| Dauerstrom im Überlastbetrieb | 113 A |
| Motorleistung im Überlastbetrieb | 75 kW |
| Baugröße | R6 |
| Schutzart | IP21 (Standardausführung) |
| Verlustleistung | 2.310 W |
| Kühlluftstrom | 405 m³/h |
| Geräuschpegel | 65 dBA |
| Betriebsdaten-Bezug | 40 °C Umgebungstemperatur |
| Abmessungen | 880 × 300 × 399 mm (H × B × T, IP21) |
| Gewicht | 67 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB AAD7001A
4.130,00 €
Beispielbild ABB 3HAC026254-001
250,00 €
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Leistungs- und Stromdaten gelten für den ABB ACS800-01-0120-5?
ABB nennt für die Variante 90 kW und 157 A ohne Überlast, 90 kW und 145 A bei leichter Überlast sowie 75 kW und 113 A im Überlastbetrieb. Der maximale Ausgangsstrom ist mit 202 A angegeben.
Welche Abmessungen hat die R6-Ausführung des ACS800-01-0120-5?
Für die IP21-Standardausführung der Baugröße R6 sind 880 × 300 × 399 mm einschließlich Kabelanschlusskasten und ein Gewicht von 67 kg dokumentiert.
Was gilt, wenn ein Artikel innerhalb von 14 Tagen einen Defekt zeigt?
Für die Zustandskategorien „Gebraucht, aus Anlagenrückbau“ und „Neu, Lagerware“ gilt das vertragliche 14-tägige Rückgaberecht bei Defekt. Der Defekt muss innerhalb von 14 Kalendertagen nach Ablieferung auftreten und innerhalb derselben Frist in Textform gemeldet werden.
Voraussetzungen sind insbesondere ein vollständig unbeschädigtes REHA-Manipulationssiegel und unsere RMA-Freigabe vor der Rücksendung. Bei einem berechtigten Fall entscheiden wir zwischen Ersatzlieferung und Kaufpreiserstattung. Details in § 11 AGB.
Welche Versandarten und Lieferzeiten sind möglich?
Versandart, Versandkosten und voraussichtliche Lieferzeit werden für den konkreten Auftrag bestätigt. Je nach Artikel, Versandziel und Dringlichkeit prüfen wir Paket-, Express- oder Speditionsversand sowie eine Abholung.
Ein Liefertermin ist nur verbindlich, wenn wir ihn ausdrücklich als verbindlich bestätigen.
Welche Zahlungsarten gelten?
Es gelten die im Angebot, Bestellvorgang oder in der Auftragsbestätigung genannten Zahlungsbedingungen. Je nach Auftrag und Kunde erfolgt die Zahlung per Vorkasse oder auf Rechnung.
Für Neukunden sowie Lieferungen nach Österreich und in die Schweiz ist grundsätzlich Vorkasse vorgesehen, sofern wir keine andere Zahlungsart bestätigen.
Kann ich einen falsch bestellten oder nicht kompatiblen Artikel zurückgeben?
Nein. Für B2B-Kunden besteht kein allgemeines Rückgabe-, Umtausch-, Stornierungs- oder Widerrufsrecht. Fehl- und Doppelbestellungen sowie mangelnde Eignung oder Kompatibilität mit der Kundenanlage sind nicht vom 14-tägigen Rückgaberecht bei Defekt erfasst. Details in § 12 AGB.
Sind individuelle Preise bei mehreren Artikeln möglich?
Sie können für mehrere Artikel oder größere Mengen ein individuelles Angebot anfragen. Wir prüfen anschließend Verfügbarkeit und Preis für den konkreten Bedarf; ein Anspruch auf einen Mengenrabatt besteht nicht. Schnelle Anfrage öffnen.
Kauft REHA-Industriekomponenten auch Industrie-Ersatzteile an?
Ja, Sie können uns Komponenten aus der Automatisierungs- und Antriebstechnik zum Ankauf anbieten. Senden Sie uns dafür möglichst vollständige Typnummern, Mengen, Zustandsangaben und Fotos.
Nach der Prüfung teilen wir Ihnen mit, ob und zu welchen Konditionen ein Ankauf möglich ist. Mehr zum Ankauf.
