Produktbeschreibung
Als wandmontierter Frequenzumrichter der Baureihe ACS550 verbindet der ACS550-U1-038A-4 die Leistungsstufe für dreiphasige 380- bis 480-V-Netze mit einer umfangreichen integrierten Steuerung. Seine U1-Ausführung besitzt einen Anschlusskasten und das erweiterte, abnehmbare Bedienpanel. Die Variante gehört zur Baugröße R3 und ist im Normalbetrieb für 38 A beziehungsweise 25 hp ausgelegt; für den Schwerlastbetrieb nennt ABB 31 A und 20 hp. Für die Anbindung an eine Maschinen- oder Anlagensteuerung stehen sechs digitale Eingänge, zwei analoge Eingänge, zwei analoge Ausgänge und drei Relaisausgänge bereit. Modbus RTU ist über die RS-485-Schnittstelle bereits integriert. Der Motoranschluss liefert eine dreiphasige Ausgangsspannung von null bis zur jeweiligen Versorgungsspannung und deckt einen Ausgangsfrequenzbereich bis 500 Hz ab. Die Standardschaltfrequenz beträgt 4 kHz. Der ACS550-U1-038A-4 wird als UL Type 1 beziehungsweise NEMA 1 geführt. Sein Gehäuse misst einschließlich Anschlusskasten 584,2 × 203,2 × 231,1 mm und wiegt 15,9 kg. Für die Verlustwärme von 562 W ist ein Kühlluftstrom von 134 m³/h angegeben. Die Einheit arbeitet bei Nennwerten bis 40 °C Umgebungstemperatur und unterstützt Beschleunigungs- sowie Verzögerungszeiten von 0,1 bis 1800 Sekunden. Durch Baugröße, Leistungsdaten, Schnittstellen und Gehäuseausführung lässt sich genau diese 38-A-Variante innerhalb der ACS550-Familie abgrenzen.

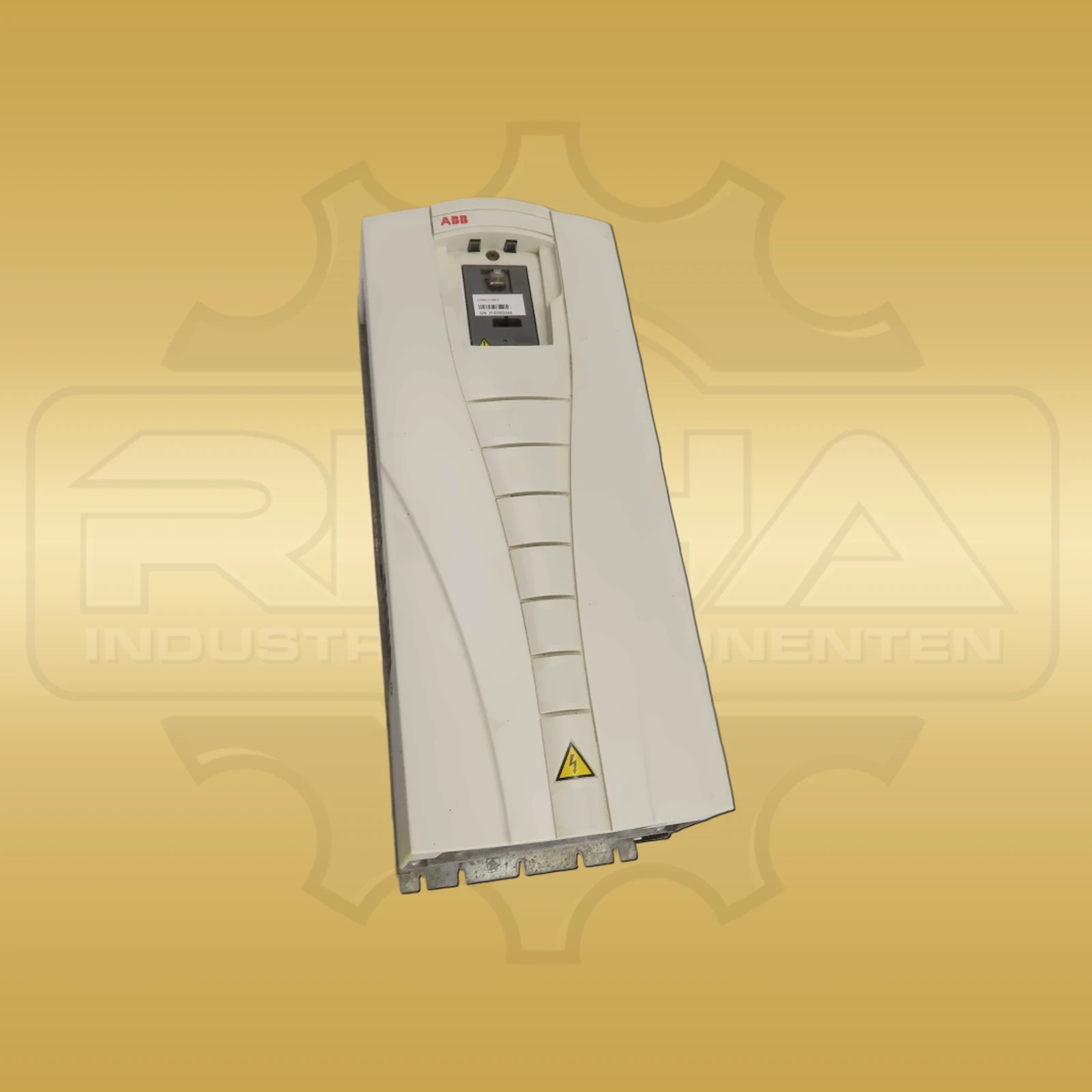

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ACS550 |
| Hersteller-/Bestell-/Identnummer | ACS550-U1-038A-4 |
| Geräteart | Wandmontierter Frequenzumrichter |
| Baugröße | R3 |
| Versorgungsspannung | 3-phasig, 380–480 V AC (+10/−15 %) |
| Netzfrequenz | 48–63 Hz |
| Nennstrom Normalbetrieb | 38 A |
| Motorleistung Normalbetrieb | 25 hp |
| Nennstrom Schwerlastbetrieb | 31 A |
| Motorleistung Schwerlastbetrieb | 20 hp |
| Ausgangsfrequenz | 0–500 Hz |
| Schaltfrequenz | 4 kHz Standard; 1, 4, 8 oder 12 kHz wählbar |
| Steuerschnittstelle | RS-485 mit integriertem Modbus RTU |
| Steueranschlüsse | 6 digitale Eingänge, 2 analoge Eingänge, 2 analoge Ausgänge, 3 Relaisausgänge |
| Schutzart | UL Type 1 / NEMA 1 |
| Kühlluftstrom | 134 m³/h |
| Abmessungen | 584,2 × 203,2 × 231,1 mm (H × B × T), einschließlich Anschlusskasten |
| Gewicht | 15,9 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB 3HAC026254-001
250,00 €
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Beispielbild ABB 3HAC17342-1/01
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Leistungsdaten hat der ABB ACS550-U1-038A-4?
Im Normalbetrieb ist der Frequenzumrichter für 38 A und 25 hp ausgelegt. Für Schwerlastbetrieb gelten 31 A und 20 hp.
Welche Abmessungen hat die R3-Ausführung?
Das UL-Type-1-Gehäuse misst einschließlich Anschlusskasten 584,2 × 203,2 × 231,1 mm und wiegt 15,9 kg.
