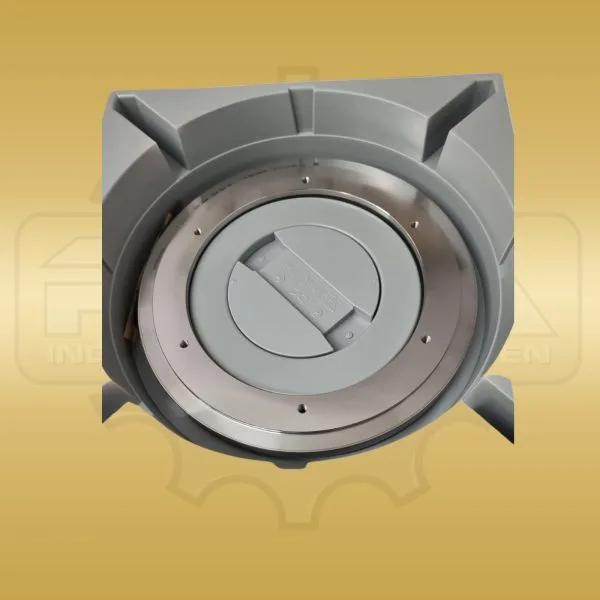

Heidenhain TTR ERM 209 354005-04 Teilungstrommel 2048 Linien

Die Heidenhain 354005-04 ist eine TTR-Teilungstrommel der ERM-209-Reihe für inkrementale Winkelmesssysteme an Rundachsen und präzisen Drehbewegungen. Händlerdaten führen die Ausführung als TTR ERM 209 2048 RA B04 04 67 01 .. 5,0 6000 1R 395,000; das REHA-Listing nennt TTR ERM 209 2048 B04 1R ID 354 005-04. Damit sind vor allem die vollständige ID, 2048 Linien, RA-Ausführung, B04-Variante, 1R-Referenzmarke, mechanischer Maßbezug und die Zusatzkennung aus dem Typtext relevant. Die Trommel bildet die Maßverkörperung des Messsystems und muss exakt zum vorhandenen Abtastkopf, zur Einbaulage, zur Montagefläche und zur Auswerteelektronik passen. Bei solchen Heidenhain-ERM-Varianten reicht der Serienname allein nicht aus, weil ähnliche Teilungstrommeln andere Maßbezüge, Referenzmarken oder mechanische Ausführungen besitzen können. Für den Austausch zählen deshalb ID 354005-04, Linienzahl, Referenzmarkenlogik, Grundgerät, Zentrierung, Lochbild, zulässige Drehzahl und vorhandene Maschinenreferenzierung. Die Angabe 395,000 aus der Händlerbezeichnung sollte mit der vorhandenen Achs- beziehungsweise Trommelgeometrie übereinstimmen. Diese TTR ERM 209 eignet sich als gezieltes Ersatzteil, wenn eine vorhandene inkrementale Rundachsenmessung erhalten und nicht konstruktiv geändert werden soll. Sie ist besonders dann interessant, wenn die Achse mechanisch unverändert bleibt und nur die verschlissene oder fehlende Teilungstrommel ersetzt werden muss. Der komplette Typtext reduziert das Risiko, eine optisch ähnliche ERM-Ausführung mit anderer Referenz- oder Maßlogik einzusetzen.
